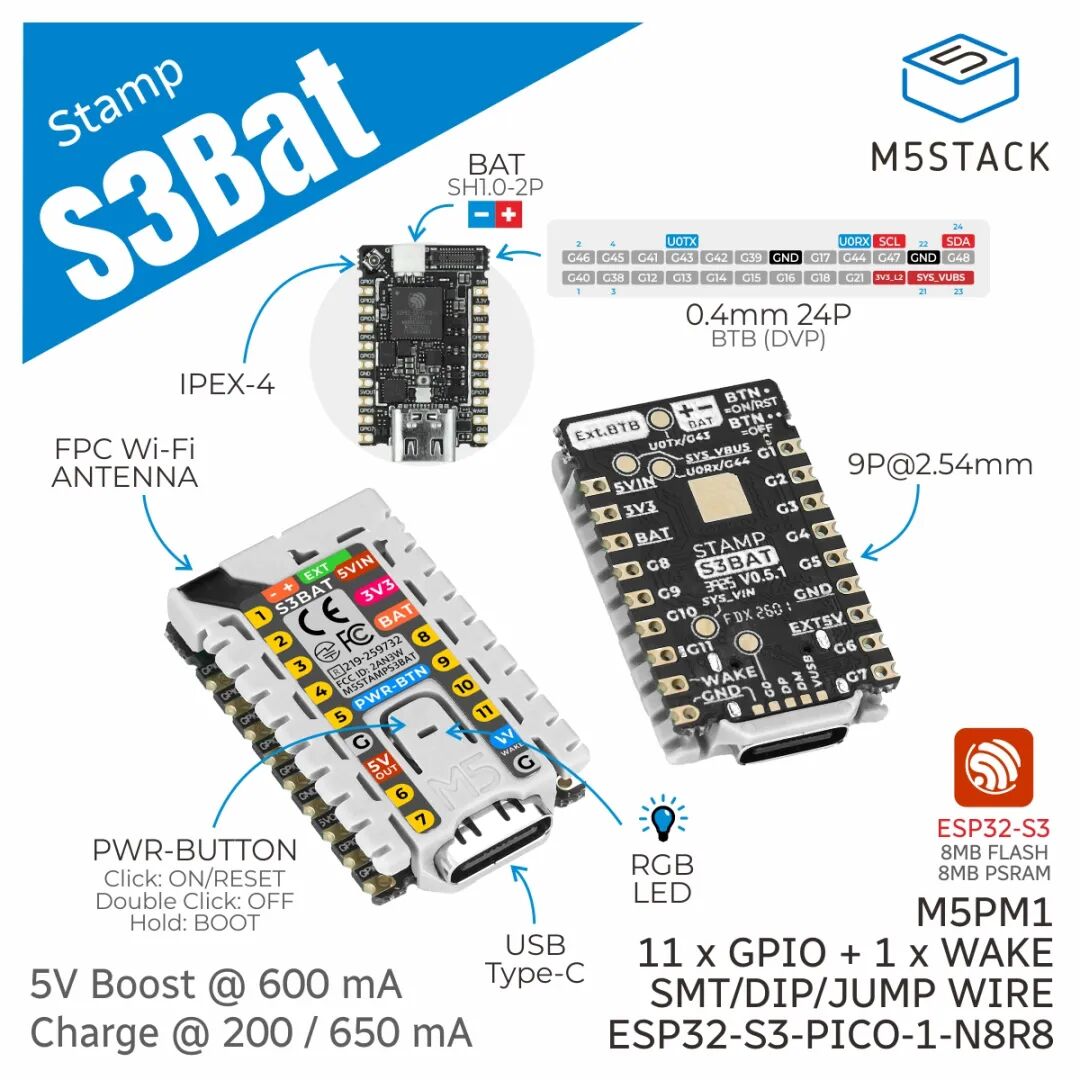

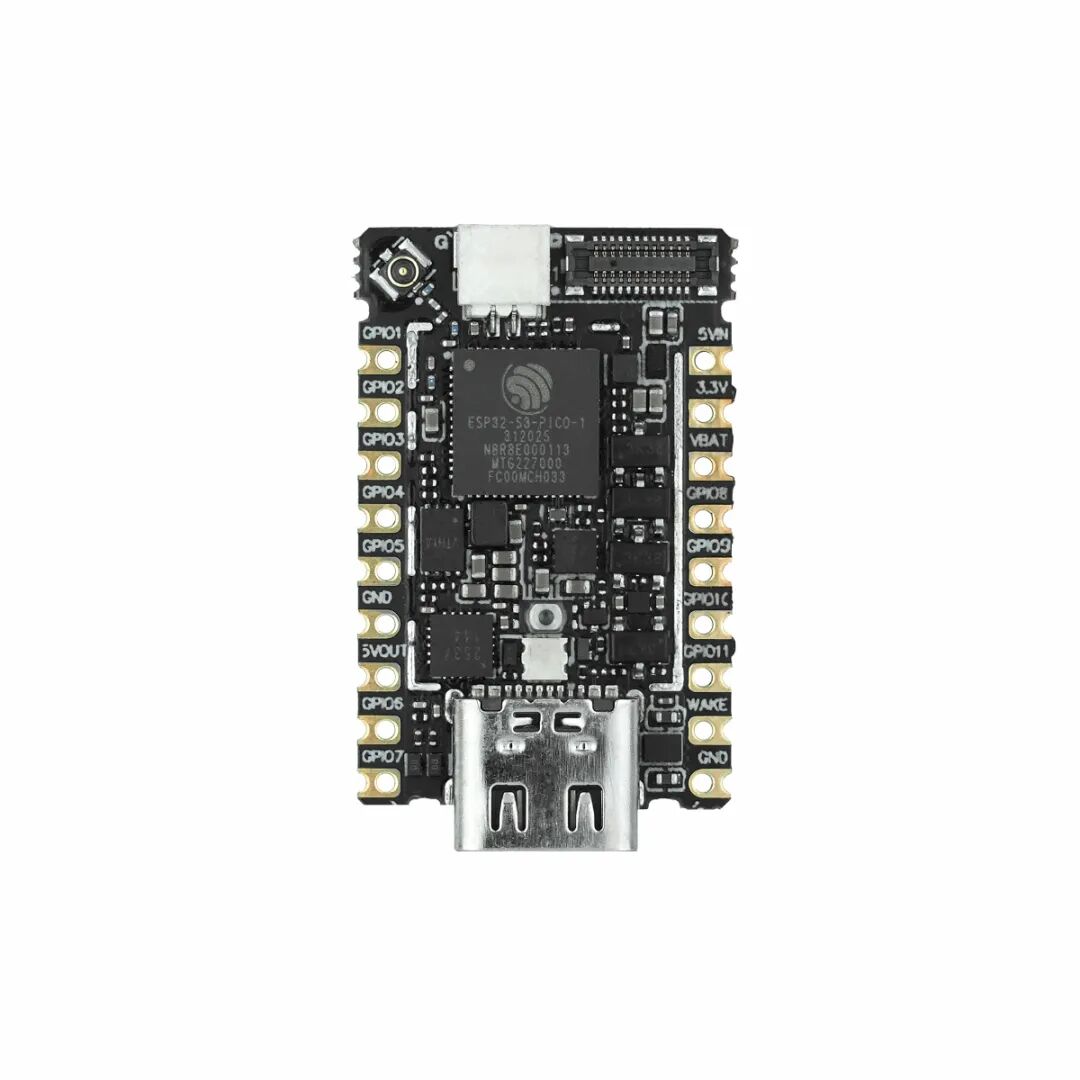

Stamp-S3Bat 是一款集成電源管理的嵌入式核心模組。 采用 ESP32-S3-PICO-1-N8R8 為主控核心，支持 2.4GHz Wi-Fi，內置 8MB Flash 與 8MB PSRAM。

模組共引出 11 個 GPIO 和 1 個喚醒 IO，并配備 24P BTB 連接器（支持 DVP 接口）。

板載電池供電接口用于外接 3.7V 鋰電池供電。內置 M5MP1 多級電源控制設計，支持電源輸入輸出控制、鋰電池充電管理，以及輸入電壓、電池電壓等狀態檢測。

同時支持外部低功耗喚醒功能，主控進入低功耗休眠狀態后，可通過外部喚醒 IO 觸發電源重新啟動。

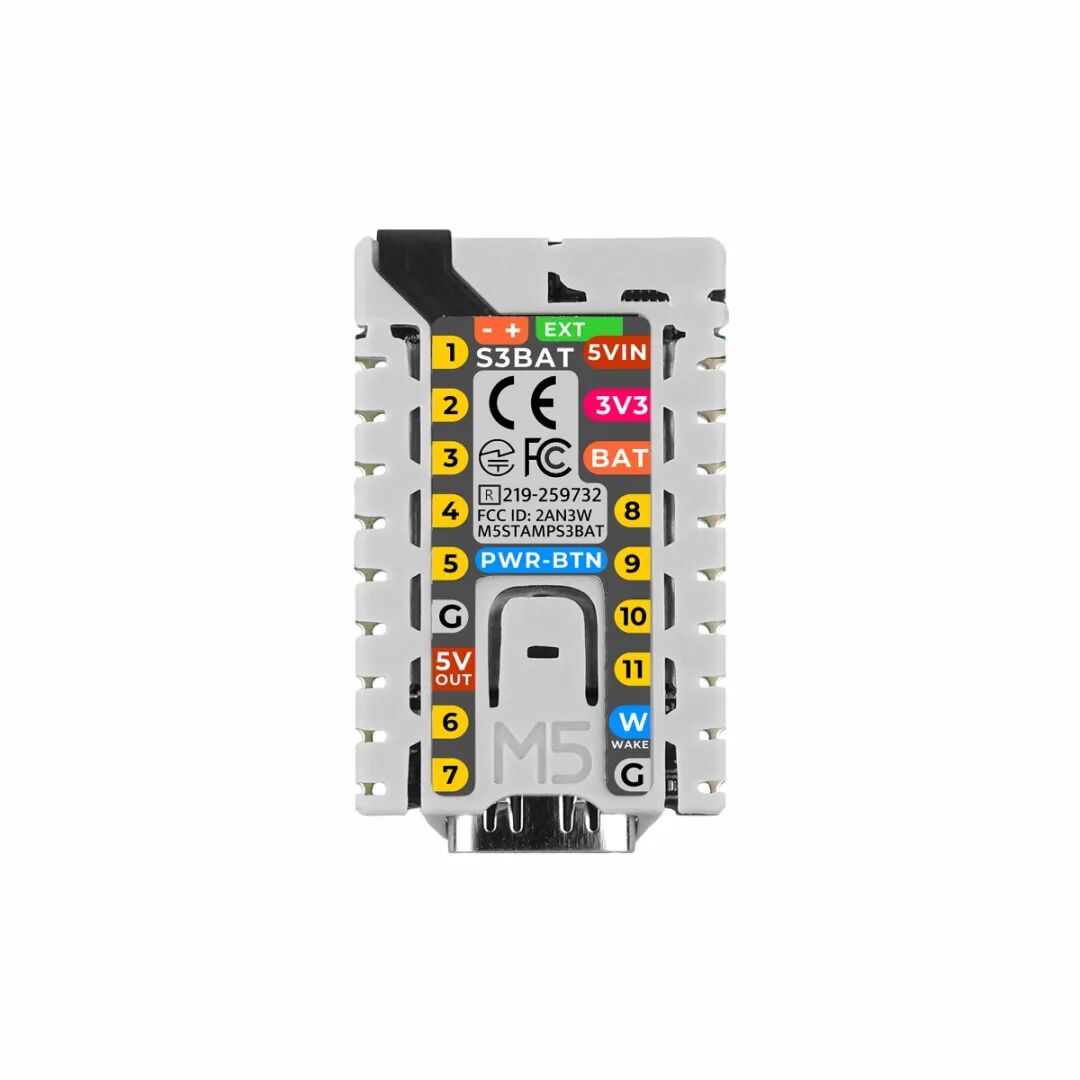

模組板載可編程 RGB LED，采用 2.54mm 標準間距的半孔焊盤設計，支持 SMT、DIP 等多種集成方式，便于開發者快速構建 IoT 應用。

產品特性

集成 ESP32-S3-PICO-1-N8R8 主控

8MB Flash 和 8MB PSRAM

24P BTB 連接器（支持 DVP 接口）

M5PM1 低功耗電源管理

11 x GPIO 引出 + 1x 喚醒 IO

1x RGB LED

供電方式：

3.7V 電池供電

USB Type-C / DC 5V

2.54mm 標準間距

應用場景

IoT 項目開發

產品對比

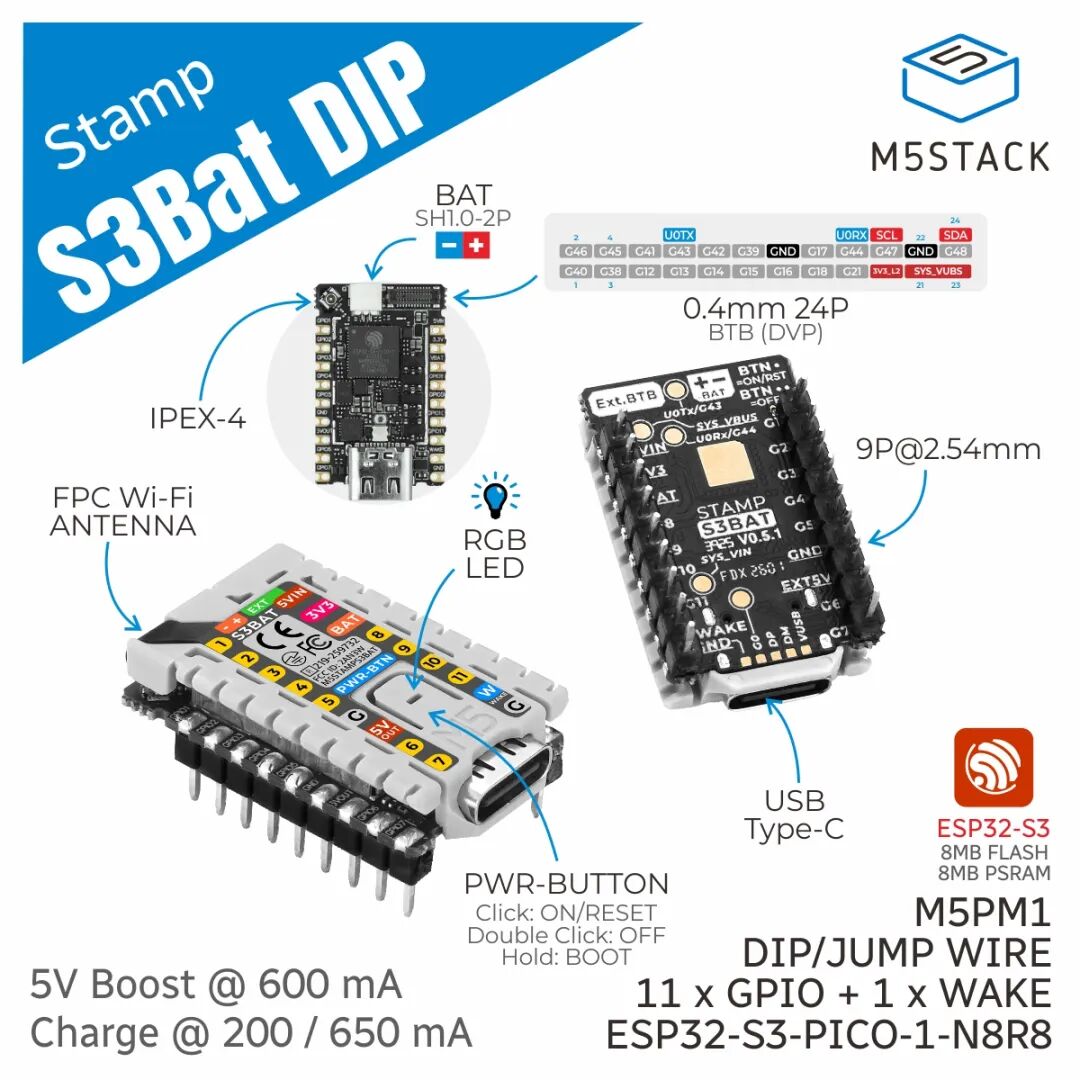

Stamp-S3Bat DIP

可選Stamp-S3Bat DIP版本，默認焊接 2.54mm 標準間距排針，即插即用。
