隨著香精香料行業對產品純度、香氣一致性及生產自動化需求的持續升級，蒸餾自動化設備已成為核心生產環節的關鍵裝備。其加熱控制、物料傳輸與輔助系統電源驅動作為整機“熱能核心與流程臂膀”，需為精確溫控、泵閥驅動、傳感器與控制器等關鍵負載提供穩定高效的電能轉換與開關控制，而功率 MOSFET 的選型直接決定了系統控制精度、能效、可靠性及長期運行穩定性。本文針對蒸餾設備對溫度精準性、防爆安全、長期連續運行及復雜工況適應性的嚴苛要求，以場景化適配為核心，重構功率 MOSFET 選型邏輯，提供一套可直接落地的優化方案。
一、核心選型原則與場景適配邏輯

圖1: 香精香料蒸餾自動化設備方案與適用功率器件型號分析推薦VBI3638與VBTA2610N與VBQF1104N與產品應用拓?fù)鋱D_01_total

選型核心原則
電壓應力與安全裕量：針對交流整流后母線電壓及感性負載關斷尖峰，MOSFET 耐壓值需充足預留，尤其在加熱與泵閥驅動場景。
低損耗與熱管理：優先選擇低導通電阻（Rds(on)）器件以降低傳導損耗，減少自身發熱，避免對精密溫控系統造成熱干擾。
封裝與可靠性匹配：根據功率等級、安裝空間及散熱條件，選擇合適封裝，確保在可能的高溫、腐蝕性氣氛環境下長期穩定工作。
控制兼容性與抗干擾：柵極特性需與控制系統（PLC、MCU）輸出兼容，并具備良好的抗電壓浪涌及噪聲干擾能力。
場景適配邏輯
按蒸餾設備核心功能模塊，將 MOSFET 分為三大應用場景：精確加熱控制（熱能核心）、泵閥與物料傳輸驅動（流程執行）、輔助與安全系統供電（監控保障），針對性匹配器件參數與特性。
二、分場景 MOSFET 選型方案

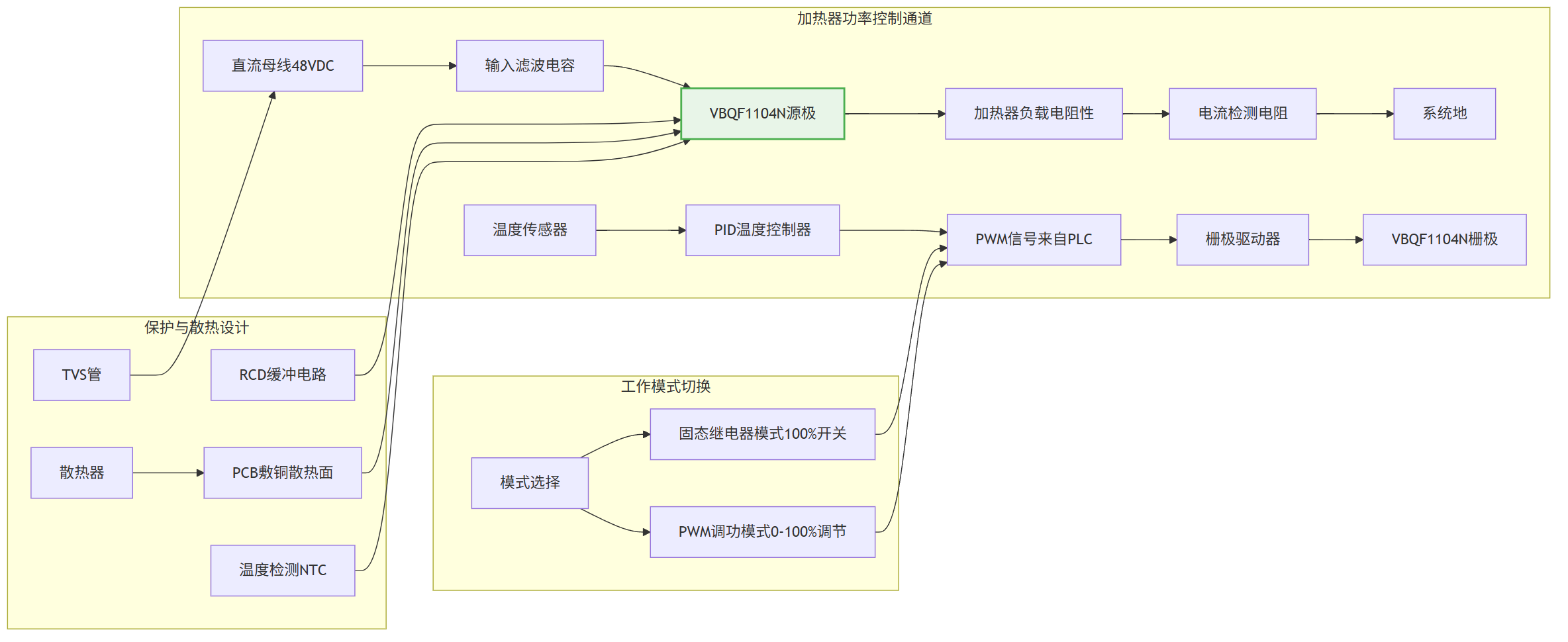

圖2: 香精香料蒸餾自動化設備方案與適用功率器件型號分析推薦VBI3638與VBTA2610N與VBQF1104N與產品應用拓?fù)鋱D_02_heating

場景 1：精確加熱控制（固態繼電器替代、PWM調功）—— 熱能核心器件
推薦型號：VBQF1104N（Single-N，100V，21A，DFN8(3x3)）
關鍵參數優勢：100V耐壓足以應對多數低壓加熱器（如24V/48V系統）及交流整流后的母線電壓，10V驅動下Rds(on)低至36mΩ，21A連續電流滿足中小功率加熱帶、加熱棒的連續或PWM控制需求。
場景適配價值：DFN8封裝具有優異的熱性能，利于將熱量導出至PCB及散熱器，實現緊湊空間下的高功率密度控制。低導通損耗減少了開關器件自身的熱損耗，有助于提升整體加熱效率和控制精度，支持高精度溫度閉環控制。
適用場景：蒸餾釜夾套加熱、管路伴熱、小型再沸器的固態繼電器（SSR）功能實現或直接PWM功率調節。
場景 2：泵閥與物料傳輸驅動（電機、電磁閥控制）—— 流程執行器件
推薦型號：VBI3638（Dual-N+N，60V，7A，SOT89-6）
關鍵參數優勢：60V耐壓適配24V/48V直流電機及電磁閥系統，并留有充足裕量。10V驅動下Rds(on)低至33mΩ，雙路N溝道結構可靈活用于H橋驅動或獨立控制兩路負載。7A電流能力滿足小型計量泵、進料閥、循環泵的驅動需求。
場景適配價值：SOT89-6封裝在較小體積下提供了良好的散熱能力。雙通道集成節省PCB空間，簡化驅動電路設計。低柵極閾值電壓（1.7V）便于由標準數字IO口驅動，實現泵閥的快速響應與精確啟?？刂疲Ｕ衔锪陷斔团c流程切換的時序準確性。
適用場景：小型直流電機（如計量泵、攪拌器）的H橋驅動、電磁閥組的獨立開關控制。
場景 3：輔助與安全系統供電（傳感器、控制器、安全聯鎖）—— 監控保障器件
推薦型號：VBTA2610N（Single-P，-60V，-2A，SC75-3）
關鍵參數優勢：-60V耐壓的P溝道MOSFET，適用于負壓或高側開關應用。10V驅動下Rds(on)為100mΩ，-2A電流能力適合中小電流負載。SC75-3超小封裝節省空間。
場景適配價值：P溝道器件便于實現簡單的高側電源開關，無需電荷泵或自舉電路?？捎糜跒?a href="http://www.brongaenegriffin.com/tags/溫度傳感器/" target="_blank">溫度傳感器、壓力變送器、PLC模塊或安全聯鎖回路提供受控電源。當檢測到異常（如壓力超限、門禁打開）時，可快速切斷相關非核心系統電源，實現安全隔離。小封裝適合在密集的控制器板卡上布置。

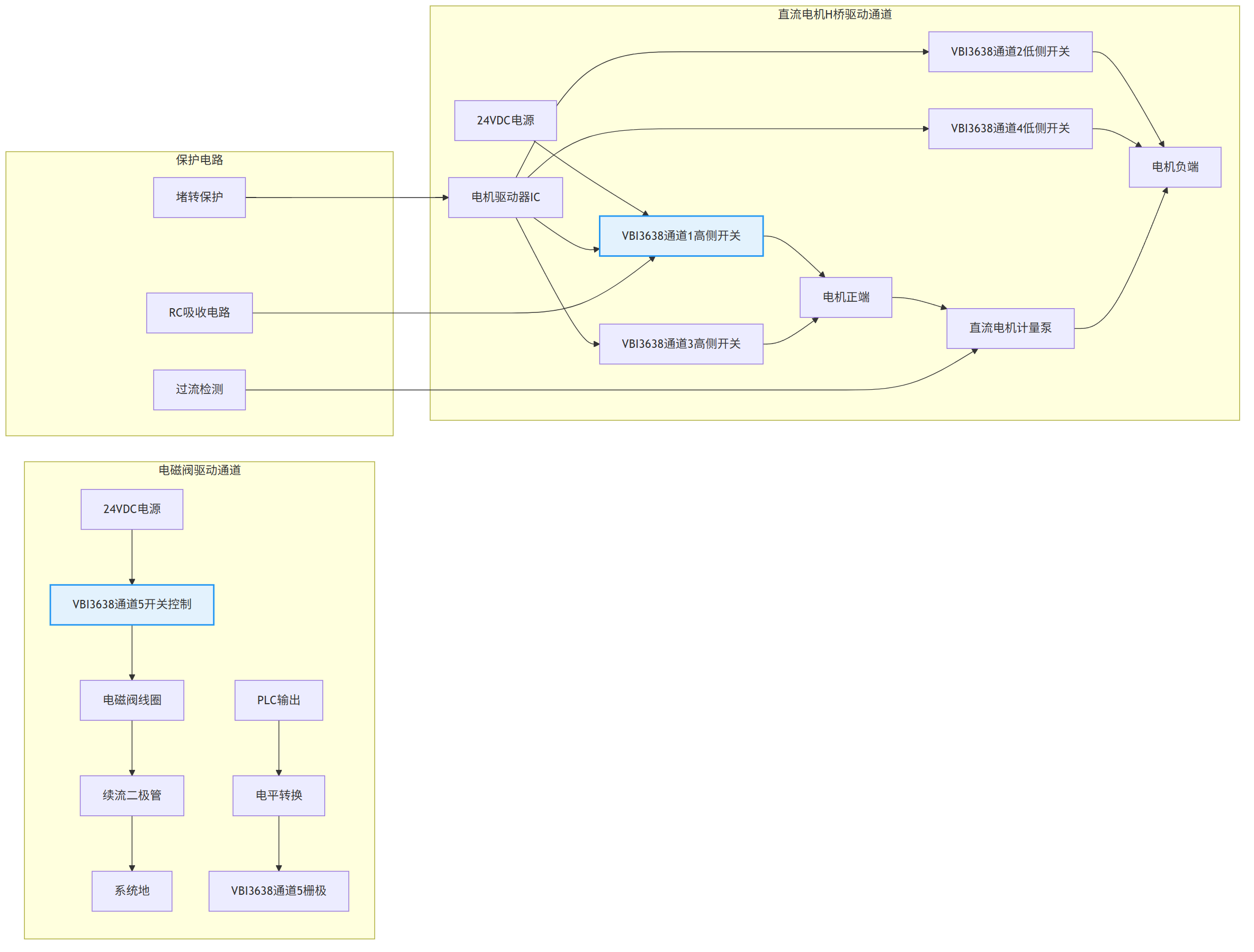

圖3: 香精香料蒸餾自動化設備方案與適用功率器件型號分析推薦VBI3638與VBTA2610N與VBQF1104N與產品應用拓?fù)鋱D_03_pumpvalve

適用場景：各類傳感器模組、安全監測電路、輔助控制器的電源路徑管理及安全關斷。
三、系統級設計實施要點
驅動電路設計
VBQF1104N：需搭配適當?shù)?a target="_blank">柵極驅動芯片，提供足夠驅動電流以支持可能的PWM高頻開關，優化布局減小功率回路寄生電感。
VBI3638：可由MCU或邏輯電路通過柵極電阻直接驅動，雙路注意隔離與同步控制，避免共通。
VBTA2610N：可采用NPN三極管或小信號N-MOS進行電平轉換與驅動，注意驅動電壓需高于源極電壓以確保完全關斷。
熱管理設計
分級散熱策略：VBQF1104N必須配備有效的PCB敷銅散熱面或外接散熱器；VBI3638依靠封裝和PCB敷銅；VBTA2610N負載電流較小，主要依靠環境散熱。
環境適應性：考慮蒸餾車間可能的高溫高濕環境，所有器件工作結溫需留有充分裕量，必要時采用三防漆涂層保護。
EMC與可靠性保障
感性負載處理：泵閥及電磁閥驅動回路（VBI3638）必須并聯續流二極管或RC吸收電路，抑制關斷電壓尖峰。
電源線防護：加熱控制（VBQF1104N）及主電源路徑入口應設置TVS管和濾波電容，抵御電網浪涌和噪聲干擾。
安全隔離：用于安全系統（VBTA2610N）的開關回路，應設計狀態反饋與故障診斷電路，確保聯鎖功能可靠。
四、方案核心價值與優化建議
本文提出的香精香料蒸餾自動化設備功率MOSFET選型方案，基于場景化適配邏輯，實現了從核心熱源控制到流程執行、再到安全監控的全鏈路覆蓋，其核心價值主要體現在以下三個方面：
1. 精準控制與能效提升：通過為加熱控制選用低損耗、高耐壓MOSFET（VBQF1104N），實現了加熱功率的精確調節與高效轉換，減少了熱能浪費，直接貢獻于產品蒸餾曲線的精準復現與能耗降低。流程驅動器件（VBI3638）的低導通損耗也提升了物料傳輸系統的整體能效。
2. 系統可靠性與安全性強化：針對輔助與安全系統選用高側P-MOS開關（VBTA2610N），實現了關鍵監測電路與安全聯鎖的獨立、可靠供電與控制，增強了設備在異常情況下的快速響應與隔離能力。所有選型器件具備充分的電壓電流裕量，保障了在長期連續運行及輕微電網波動下的穩定性。
3. 緊湊集成與成本優化：方案兼顧了DFN、SOT、SC75等多種封裝，在滿足功率與散熱要求的前提下，最大化利用了設備控制柜內的有限空間，有利于整機緊湊化設計。所選器件均為成熟量產型號，在保證高可靠性的同時，實現了優異的性價比，適合工業化批量應用。

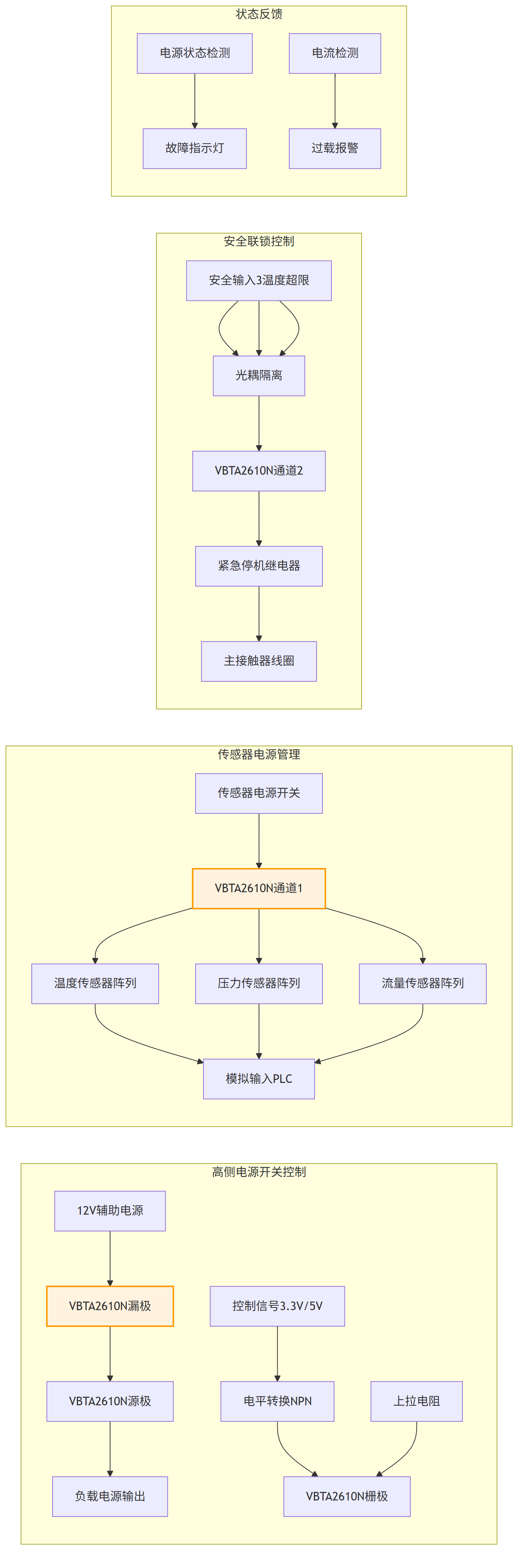

圖4: 香精香料蒸餾自動化設備方案與適用功率器件型號分析推薦VBI3638與VBTA2610N與VBQF1104N與產品應用拓?fù)鋱D_04_auxiliary

在香精香料蒸餾自動化設備的電控系統設計中，功率MOSFET的選型是實現精準溫控、可靠流程執行與本質安全的關鍵環節。本文提出的場景化選型方案，通過精準匹配加熱、驅動與安全控制的不同需求，結合系統級的驅動、散熱與防護設計，為蒸餾設備研發提供了一套全面、可落地的技術參考。隨著行業對自動化、智能化與綠色生產要求的不斷提高，未來可進一步探索集成電流傳感、溫度監控的智能功率模塊（IPM）在大型蒸餾設備上的應用，以及更寬禁帶器件在超高效率加熱領域的潛力，為打造新一代高效、智能、安全的香精香料生產裝備奠定堅實的硬件基礎。在追求極致香氣與純度的道路上，穩定可靠的電力電子硬件是精確工藝控制的基石。
