在打印機的精準走紙、掃描儀的平穩掃描以及各類自動化設備的精密傳動場景中，電機驅動器的性能直接決定了設備的運行精度與穩定性。HR8825作為一款內置步進表的集成微步進電機驅動器，憑借其高集成度、強驅動能力和便捷的實施特性，成為了這類設備驅動方案的理想選擇，為自動化領域的精準控制提供了可靠保障。?
HR8825的核心優勢之一在于其靈活且全面的步進控制能力，專門為雙極步進電機量身打造。它支持全步、半步以及1/4、1/8、1/16、1/32共六種步進模式，能夠根據不同設備的精度需求靈活切換——例如在需要高速粗略傳動的場景可選用全步模式，而在打印機噴頭定位、掃描儀光學組件移動等高精度需求場景，則可切換至32細分的微步進模式，有效提升運行平穩性并降低振動噪音。這些步進模式的切換操作十分簡便，只需通過邏輯輸入MODEx進行選擇即可，無需復雜的硬件改動。同時，其輸出驅動性能表現出色，能夠承受最高38V的供電電壓，輸出電流可達±2.5A，足以驅動各類中功率步進電機，適配不同功率需求的自動化設備。?

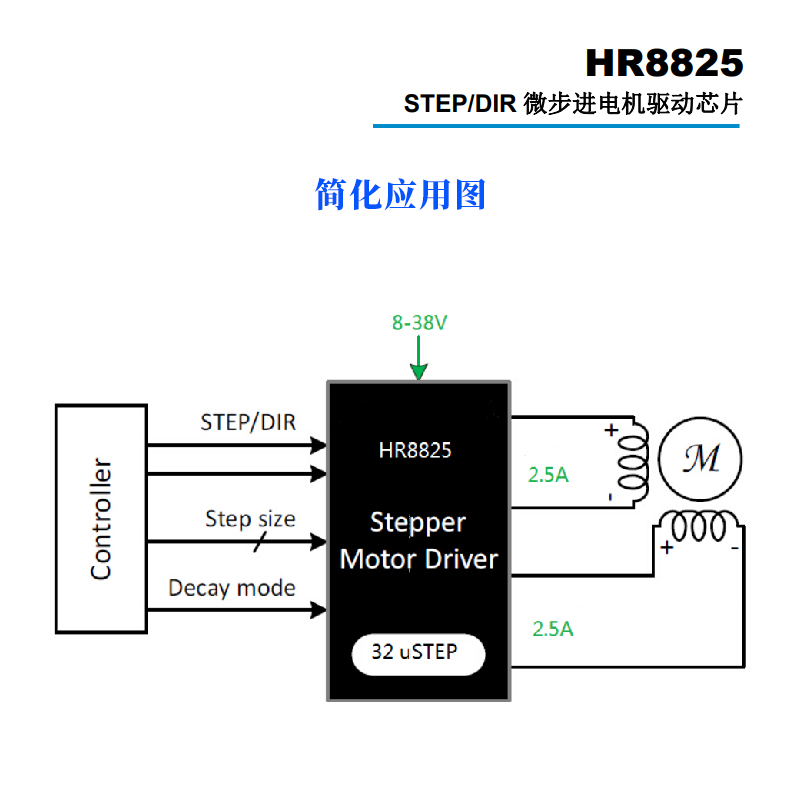

除了基礎的驅動性能外，HR8825在易用性和適應性上的設計更是一大亮點，而內置譯碼器正是實現這一優勢的關鍵所在。傳統的步進電機驅動往往需要工程師手動配置相序表、搭建高頻控制線路，還需編寫復雜的編程接口來實現步進控制，不僅增加了開發難度，還對微處理器的性能提出了較高要求。而HR8825的譯碼器徹底簡化了這一過程，用戶只需向STEP引腳輸入一個簡單的脈沖信號，電機就能精準完成一次步進動作，所有復雜的相序控制和信號處理都由驅動器內部自動完成。這種設計使得HR8825在兩種場景下尤為適用：一是沒有配備復雜微處理器的簡易自動化設備，二是微處理器需要承擔大量數據處理、邏輯控制等核心任務，無暇兼顧電機驅動細節的高端設備，極大地降低了系統集成難度，提升了開發效率。此外，HR8825的衰減模式還支持可編程設置，用戶可以根據電機的運行速度、負載情況等實際工況，靈活調整衰減參數，進一步優化電機的運行性能，減少運行過程中的能量損耗和發熱問題。?
在性能優化和可靠性保障方面，HR8825同樣做了充分的設計。針對PWM（脈沖寬度調制）操作時容易出現的功耗較高問題，驅動器內置了同步整流控制電路。該電路能夠在PWM信號的不同階段智能切換整流管的工作狀態，有效降低了整流過程中的能量損耗，提升了整個驅動系統的能效比，尤其在長時間連續運行的自動化設備中，能顯著減少發熱，延長設備使用壽命。更重要的是，HR8825配備了完善的內部保護電路，為電機和驅動器本身提供了全方位的安全保障：其一，帶遲滯的過熱保護功能，當驅動器溫度超過設定閾值時會自動觸發保護，避免溫度過高損壞元器件，且遲滯設計能防止溫度波動導致的頻繁保護切換；其二，欠壓鎖定功能，當供電電壓低于安全值時，驅動器會自動停止工作，防止低壓狀態下電機運行異?；驌p壞驅動器；其三，過流保護功能，當輸出電流超過額定值時，會迅速切斷輸出，保護電機和驅動電路免受過流沖擊。值得一提的是，HR8825無需特別的上電時序要求，接通電源后即可正常工作，進一步簡化了系統的啟動流程。

?
在封裝和環保設計上，HR8825也兼顧了實用性和環保要求。它采用帶有裸露焊盤的TSSOP-28封裝，這種封裝形式的裸露焊盤能夠直接與PCB板緊密貼合，大幅提升了散熱面積，將驅動器工作時產生的熱量快速傳導至PCB板，再通過PCB板的散熱路徑散發出去，有效解決了高密度封裝下的散熱難題。同時，HR8825是一款無鉛產品，引腳框采用100％無錫電鍍工藝，完全符合歐盟RoHS等環保標準，適用于對環保要求較高的出口型設備或綠色生產場景，滿足全球范圍內的環保法規要求。此外，驅動器還內置了3.3V參考電壓輸出，可為系統中的其他低電壓元器件提供穩定的參考電源，進一步提升了系統的集成度。?
綜合來看，HR8825憑借低導通電阻、內置微步進相序表、混合衰減模式等核心特點，結合便捷的控制方式、高效的能效設計和完善的保護機制，以及環保的封裝工藝，全方位滿足了打印機、掃描儀等各類自動化設備對步進電機驅動的需求。它不僅簡化了系統開發流程，提升了設備運行的精度和可靠性，還兼顧了能效和環保要求，無疑是自動化設備領域中一款性能卓越、性價比出眾的微步進電機驅動解決方案。
