一、行業痛點與需求

在汽車涂裝、五金件表面處理等制造領域，機器人噴涂設備的自動化、智能化管控是保障噴涂精度、提升生產效率的核心環節。傳統歐姆龍CPM2AH PLC無原生以太網接口，設備與上位機的通訊多依賴串行方式，存在數據傳輸速率低、實時性差的問題，無法滿足機器人噴涂過程中工藝參數實時采集、噴涂狀態遠程監控的生產需求。同時，生產過程中的噴涂壓力、走槍速度、涂料流量等關鍵數據難以實時上傳，管理人員無法精準掌握設備運行狀態，工藝調整滯后，且設備故障無法及時預警，易造成產品報廢、生產停滯等問題。

為解決這一行業痛點，遠創智控推出YC8000-CXZ歐姆龍PLC以太網模塊，該模塊專為歐姆龍CPM2AH等系列PLC量身設計，可實現PLC與以太網的無縫對接，高效滿足機器人噴涂設備的網絡監控、數據采集及信息化管理需求。

二、項目背景

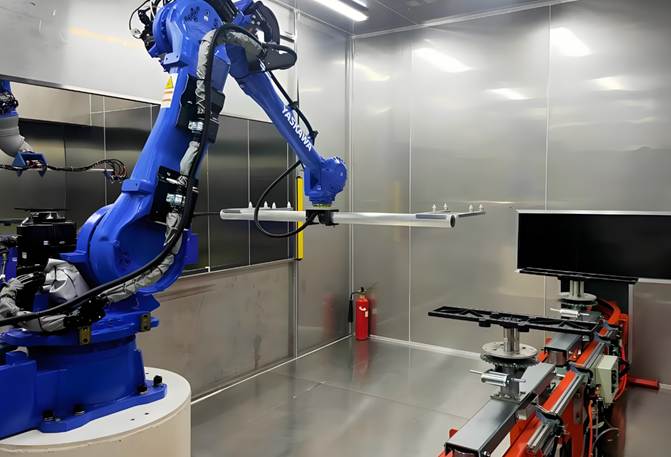

某汽車零部件制造企業新建機器人噴涂生產線，核心控制系統采用歐姆龍CPM2AH PLC，負責控制噴涂機器人的運動軌跡、噴涂參數調節及產線聯動邏輯。為實現噴涂過程的精細化管控、關鍵工藝數據的實時采集和設備的遠程監控，企業引入遠創智控YC8000-CXZ歐姆龍 PLC以太網模塊，解決CPM2AH PLC無以太網接口的通訊瓶頸，推動噴涂產線的智能化升級。

三、設備選型與配置

1.設備選型

PLC型號：歐姆龍CPM2AH

以太網模塊型號：遠創智控YC8000-CXZ PLC以太網模塊

觸摸屏型號：威綸通TPC7062K（HMI）

2.硬件連接

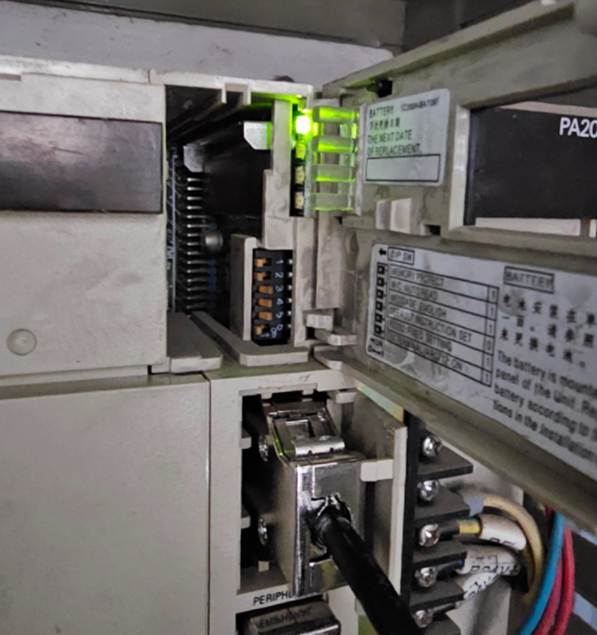

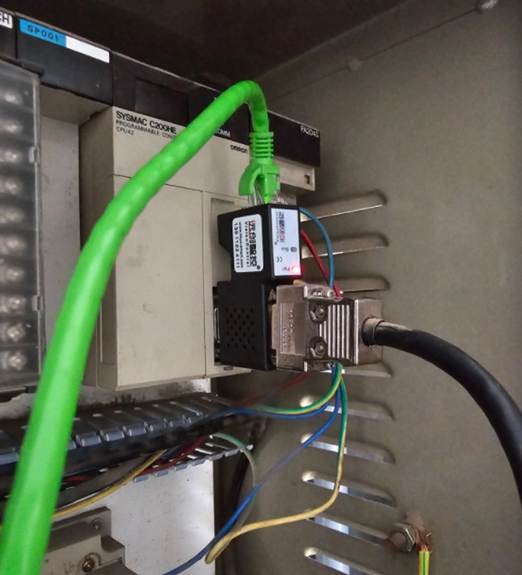

將YC8000-CXZ PLC以太網模塊直接插接到歐姆龍CPM2AH PLC的九針通訊口，模塊采用PLC供電模式，無需外接電源，直接采集PLC內的噴涂工藝數據與設備運行數據。

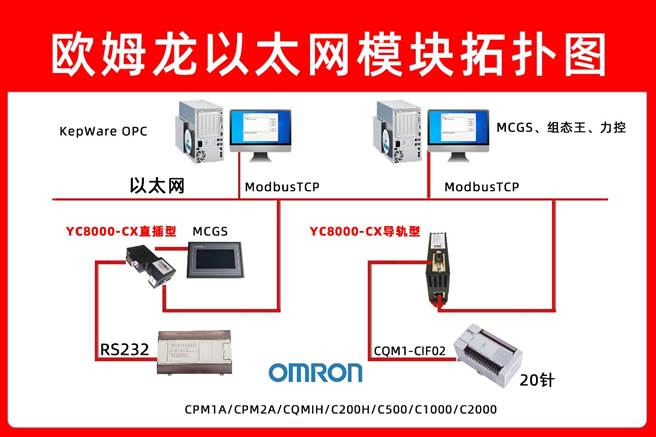

通過超五類網線將YC8000-CXZ 的RJ45以太網口連接至工廠生產局域網交換機，實現與上位機的網絡互通。

將威綸通TPC7062K觸摸屏的通訊電纜接入YC8000-CXZ以太網模塊的拓展九針口，完成觸摸屏與PLC 的通訊鏈路搭建。

3.軟件配置

上位機編程軟件：歐姆龍CX-Programmer

觸摸屏組態軟件：威綸通自帶組態軟件

以太網模塊配置工具：遠創智控調試軟件

四、實施過程

1.現場勘查與規劃

項目實施前，技術人員對機器人噴涂生產線的現場布局、設備安裝位置及工廠局域網架構進行全面勘查，結合噴涂機器人的運行工藝要求、數據采集頻率及遠程監控的網絡需求，制定了模塊化、標準化的模塊安裝與系統配置方案，確保通訊鏈路穩定、數據傳輸無延遲。

2.模塊安裝與調試

硬件安裝：利用生產線停機窗口期，技術人員將YC8000-CXZ以太網模塊精準插接到CPM2AH PLC的九針通訊口，完成以太網線與工廠局域網、觸摸屏與模塊拓展九針口的連接，整個安裝過程無需改動PLC原有接線，不影響設備原有控制邏輯。

模塊配置：通過遠創智控調試軟件，對YC8000-CXZ以太網模塊進行網絡參數配置，包括固定IP地址、子網掩碼、網關等；同時通過模塊內置的Web服務器界面，實時查看模塊與PLC的通訊狀態，確認噴涂數據的采集鏈路通暢。

軟件調試：在上位機端安裝并配置歐姆龍CX-Programmer編程軟件，通過以太網與YC8000-CXZ模塊建立穩定連接，實現PLC噴涂控制程序的遠程上傳、下載及在線調試；在觸摸屏端進行組態編程，搭建噴涂設備監控界面，配置噴涂壓力、走槍速度、生產計數、設備故障等數據的實時顯示與參數手動調節功能。

3.系統測試與優化

完成硬件安裝和軟件調試后，對整個監控系統開展全維度測試與優化，確保系統適配機器人噴涂的生產需求，測試內容包括：

數據傳輸測試：通過上位機軟件和觸摸屏，實時讀取、寫入PLC中的噴涂工藝參數，驗證數據傳輸?shù)臏蚀_性、實時性，確保參數調節指令無延遲、數據采集無偏差。

遠程監控測試：在工廠中央監控中心，通過局域網訪問YC8000-CXZ模塊，實現對機器人噴涂設備的遠程實時監控，查看設備運行狀態、工藝參數及生產數據。

故障診斷測試：模擬噴涂機器人常見故障（如噴槍堵塞、壓力異常、電機故障），驗證系統是否能及時捕捉故障信號，在觸摸屏和上位機同步發出報警提示，并準確顯示故障類型，通知維修人員及時處理。

五、總結

遠創智控YC8000-CXZ歐姆龍PLC以太網模塊在機器人噴涂設備中的成功應用，有效解決了傳統歐姆龍CPM2AH PLC缺乏以太網接口的通訊難題。通過模塊九針口直插PLC采集數據、拓展九針口連接觸摸屏的硬件設計，結合多協議兼容的軟件優勢，實現了機器人噴涂設備的工藝參數實時采集、運行狀態遠程監控和設備信息化管理。

(具體內容配置過程及其他相關咨詢可聯系楊工。)
