有機薄膜晶體管因其低成本、柔性化制備潛力而在光電探測領域備受關注，然而有機薄膜的厚度精準控制與微觀結構表征始終是制約器件性能優化的關鍵難題。Flexfilm費曼儀器探針式臺階儀可以實現表面微觀特征的精準表征與關鍵參數的定量測量，精確測定樣品的表面臺階高度與膜厚，為材料質量把控和生產效率提升提供數據支撐。

本研究以光敏有機半導體材料酞菁鐵（FePc）為有源層，采用磁控濺射與真空熱蒸發工藝，分別制備三層結構有機薄膜二極管（FePc-OTFD）與五層垂直結構有機光電三極管（FePc-VOPT）。針對FePc有機薄膜機械強度低、蒸發速率非線性等測厚難題，引入Flexfilm費曼儀器探針式臺階儀對各層薄膜厚度進行精確標定，結合XRD、AFM及紫外-可見吸收光譜等表征手段，系統揭示了α-FePc晶相特性、表面形貌與光吸收特性，為器件光電響應機理的深入分析提供了可靠的物理參數基礎。

1

實驗材料與器件結構概述

flexfilm

主要原材料包括化學純（CP）級酞菁鐵（Ⅱ）、4N級鋁靶材與銅靶材、分析純（AR）級丙酮與乙醇等。

薄膜制備采用OLED多功能多元鍍膜系統，形貌表征采用原子力顯微鏡（AFM），晶體結構分析采用多功能粉末衍射儀，吸收光譜測試采用雙光束紫外-可見分光光度計，電學與光電特性測試采用半導體特性分析儀等儀器。薄膜厚度測試則采用Flexfilm費曼儀器探針式臺階儀，這一環節貫穿器件制備全流程的質量控制，是工藝參數標定與器件性能評估的關鍵支撐手段。

2

薄膜制備工藝原理

flexfilm

器件制備涉及兩種核心鍍膜工藝：磁控濺射與真空熱蒸發。

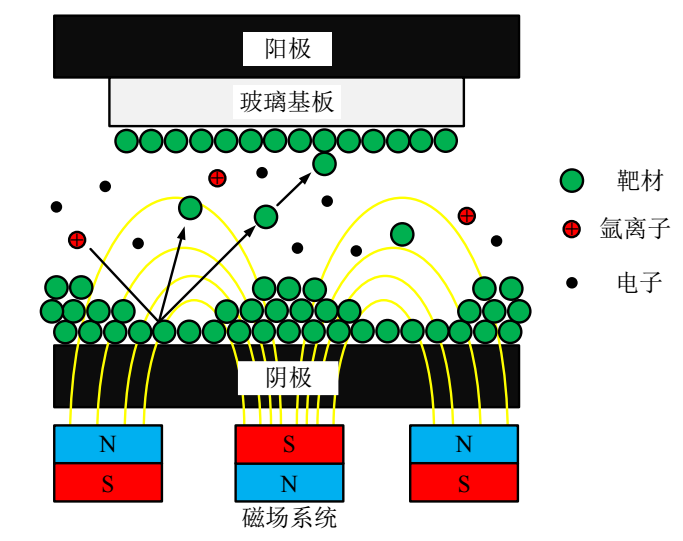

磁控濺射工藝原理示意圖

磁控濺射的核心原理是在靶材附近施加正交磁場，使氬離子在洛倫茲力作用下沿擺線軌跡運動，大幅延長電子在等離子體區域的路徑，形成致密等離子體持續轟擊靶材，被濺射出的靶原子在基板上淀積成膜。

與傳統濺射相比，磁場約束顯著提升了電離效率，輝光放電可在較低氣壓與工作電壓下穩定維持，同時有效降低了基板溫升。

磁控濺射時，兩種靶材輝光放電穩定時的輝光顏色

本研究采用磁控濺射制備銅（Cu）與鋁（Al）金屬電極：Cu電極濺射功率約75 W，Al電極濺射功率約110 W，靶擊距均設置為15 cm，氬氣流速約為5.2 sccm，工作氣壓穩定在2.0～2.4 Pa。

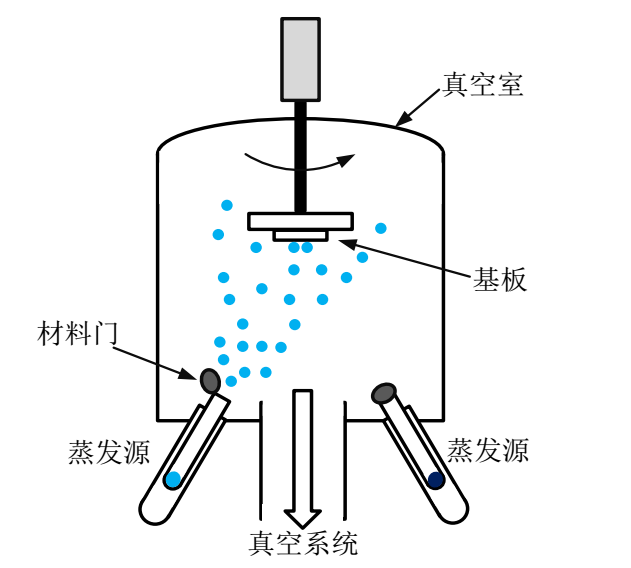

真空熱蒸鍍室腔體剖面示意圖

真空熱蒸發工藝則在約6.0×10?? Pa的真空環境中，通過束源爐加熱使FePc材料氣化后在基板上淀積成膜，蒸鍍室氣壓控制在3.5×10?3～5.0×10?3 Pa范圍內，束源爐溫度約為330℃，靶擊距約30 cm。

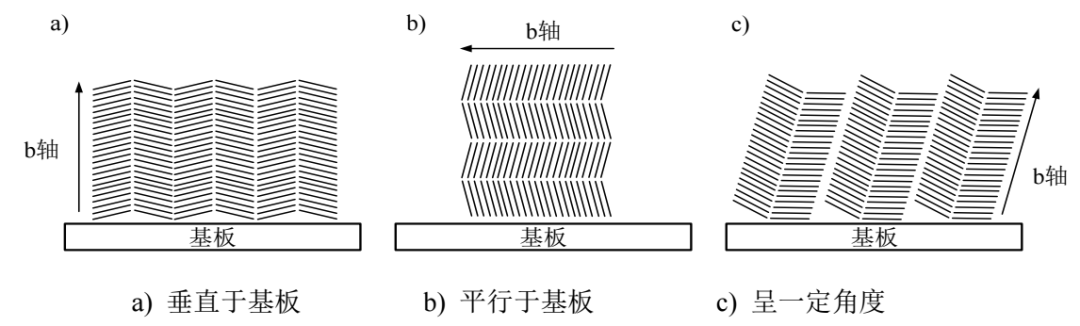

FePc 薄膜粘附和定向的三種堆疊方式

FePc薄膜的形貌特征受基板類型、基板溫度、沉積速率等多種因素影響，進而決定薄膜的微觀結構與宏觀物理性質。

3

器件制備流程

flexfilm

基板清潔是薄膜制備的首要環節，依次經去離子水、丙酮、乙醇各超聲清洗10分鐘，徹底去除有機污染物，隨后置于烘箱烘干備用。

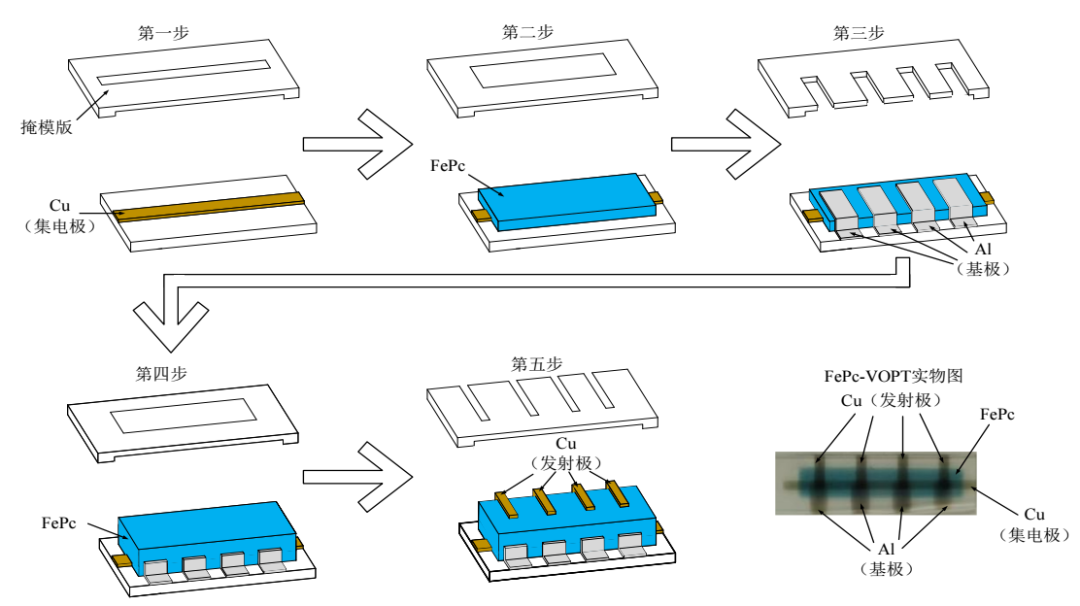

器件的制備工藝流程圖與FePc-VOPT實物圖

FePc-VOPT五層垂直結構的制備步驟如下：首先通過磁控濺射在玻璃基板上沉積底層Cu膜（等效厚度約50 nm）作為集電極；隨后采用真空熱蒸發制備第一層FePc有源層（等效厚度約60 nm）；繼而磁控濺射沉積Al基極薄膜（等效厚度約16 nm），需采用間歇性鍍膜方式以降低高能粒子對有機層的沖擊；再次熱蒸發制備第二層FePc有源層（參數與第一層一致）；最后磁控濺射沉積頂層Cu薄膜（等效厚度約50 nm）作為發射極，同樣采用間歇性鍍膜。至此，五層結構完整制備，各層電極間有效重疊面積約為4×10?? m2。三層結構FePc-OTFD則在第三步完成后即告制備完畢。

每層薄膜制備完成后，均須通過臺階儀對等效厚度進行實測，以驗證工藝參數設置是否滿足設計指標，并及時修正偏差，確保多層結構的厚度累積誤差可控。

4

臺階儀在薄膜厚度表征中的核心作用

在器件物理特性表征體系中，臺階儀（Flexfilm費曼儀器）承擔著薄膜厚度精確量化的核心職能，是其他表征手段無法替代的關鍵工具。

淀積在玻璃基板上的FePc薄膜

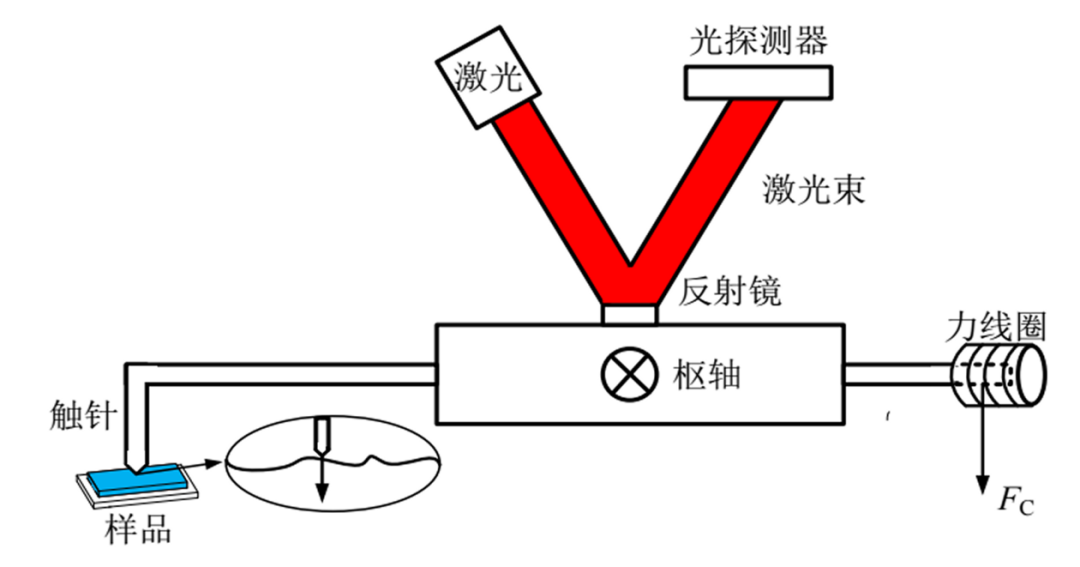

工作原理上，臺階儀采用接觸式掃描模式：觸針隨樣品表面起伏繞樞軸轉動，引起反光鏡角度變化，進而導致反射激光照在光探測器上的位置偏移，通過光探測器輸出變化還原出樣品表面起伏，實現對薄膜臺階高度的精確測量。這一測量原理直接針對薄膜與基板之間的高度差進行讀取，物理意義明確，測量結果可直接反映各膜層的實際沉積厚度。

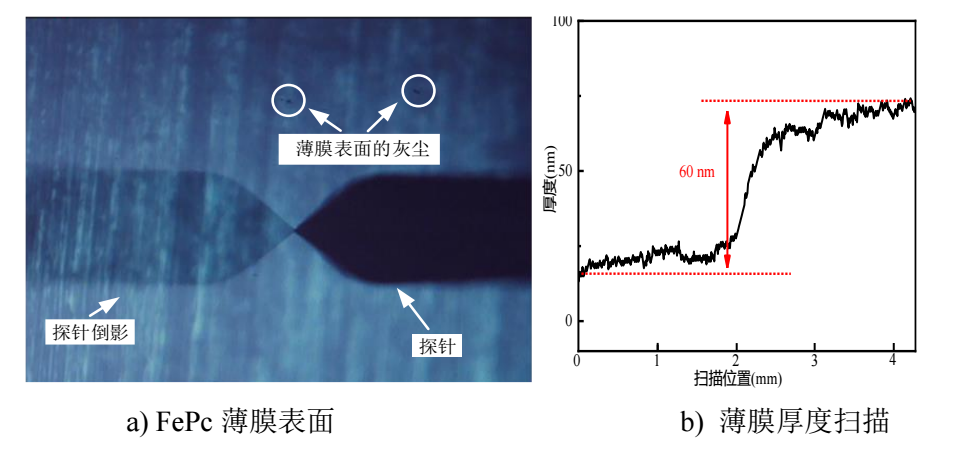

使用臺階儀觀察FePc薄膜表面形態圖

在有機薄膜測量上，臺階儀面臨的最主要挑戰來自FePc薄膜的力學特性：由于FePc分子間以較弱的范德華力結合，有機薄膜的機械強度顯著低于金屬薄膜，觸針接觸力的控制至關重要。掃描高度過低時，觸針將劃入有機膜造成薄膜損傷；掃描高度過高時，接觸力度不足，無法有效識別薄膜臺階起伏。此外，環境噪音也會對微弱的機械振動信號產生干擾。針對上述問題，測試過程中需精細調節觸針掃描高度參數，在保證薄膜完整性的前提下獲取可靠的厚度數據。

測量結果層面，臺階儀測試揭示了FePc薄膜與金屬膜的關鍵厚度信息：FePc有機薄膜的等效厚度約為60 nm，且薄膜表面較為粗糙；由此推算出有機薄膜的等效蒸發速率約為0.017 nm/s。對于五層垂直結構FePc-VOPT而言，兩層有源層的總厚度即為器件的導電溝道長度：兩層各約60 nm的FePc疊加，導電溝道長度約為120 nm，這一參數直接決定了器件的電流傳輸效率與載流子渡越時間，對器件的光電響應性能具有根本性影響。

此外，臺階儀的測量結果還揭示了真空熱蒸發工藝的一個重要特征：薄膜厚度在淀積時間較短時存在非線性積累現象。由于腔室內FePc材料濃度在初期較低，早期薄膜較薄且連續性較差，整體厚度控制必須結合實際鍍膜時間與臺階儀實測結果進行綜合標定，而不能簡單依賴時間線性外推。這一經驗對于工藝參數的迭代優化具有直接指導意義。

5

薄膜物理特性系統表征結果

flexfilm

在臺階儀厚度表征的基礎上，結合XRD、AFM與紫外-可見吸收光譜等手段，對各層薄膜的物理特性進行了系統性表征。

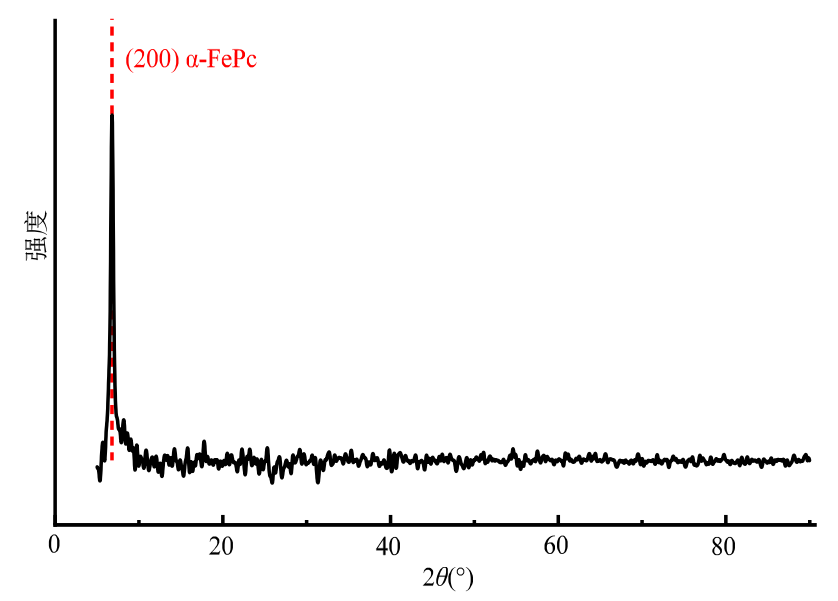

淀積在玻璃基板上FePc薄膜的XRD衍射圖譜

XRD測試結果顯示，衍射圖譜在2θ=6.82°處存在尖銳衍射峰，FePc薄膜沿(200)方向呈現優先取向，對應電導率較高的α-FePc晶相，與室溫低速率熱蒸鍍在玻璃基板上所得微晶薄膜的預期一致。

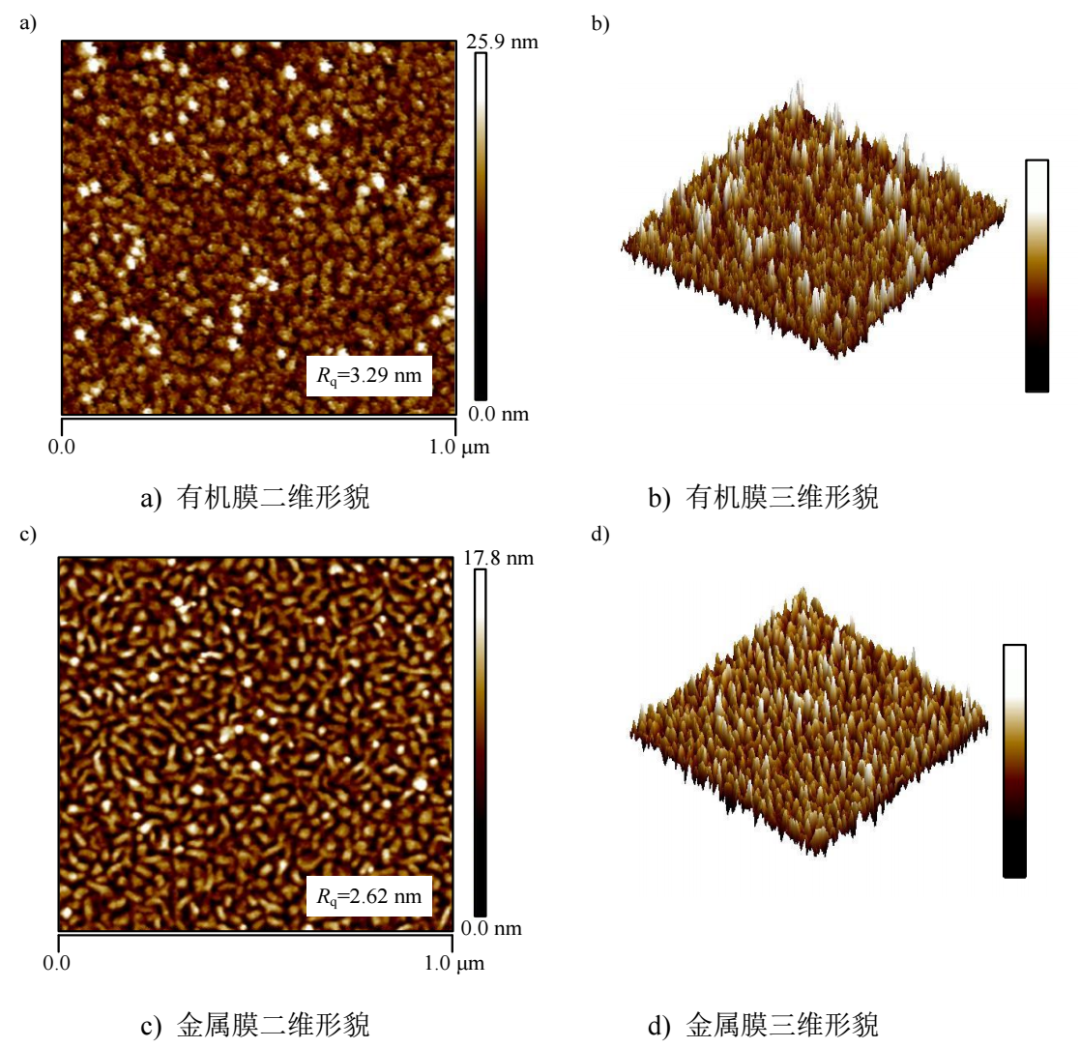

FePc與Al薄膜的AFM圖像

AFM測試結果表明，F(xiàn)ePc薄膜與Al薄膜的均方根粗糙度（Rq）分別為3.29 nm和2.62 nm，兩者均具有較低的表面粗糙度，有利于激子的有效產生與光電響應的提升。FePc薄膜中有機分子形成的晶粒尺寸約在20～30 nm范圍內。等效厚度約16 nm的Al基極薄膜近乎完全覆蓋有機薄膜，表面存在細小孔洞，這些孔洞是載流子穿越Al基極的重要通道之一；研究表明，15～20 nm的Al膜厚度區間是實現有效電流調制的最優范圍：過薄則連續性不足，過厚則輸出電流顯著減小。

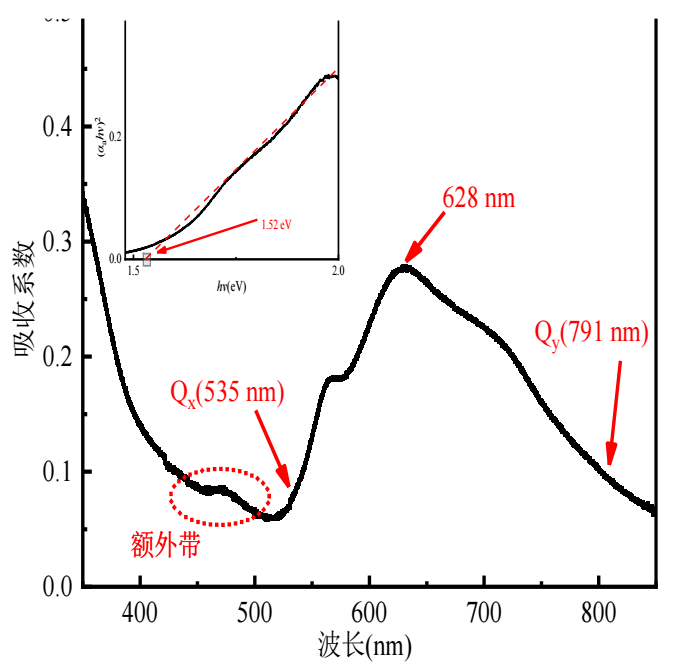

FePc 薄膜在玻璃襯底上的吸收光譜圖

紫外-可見吸收光譜顯示，F(xiàn)ePc薄膜在Q特征吸收帶的最大吸收峰位于628 nm處，吸收系數約為0.28；Q帶進一步分裂為Qx（535 nm）與Qy（791 nm）兩個子峰。依據Kubellka-Munk方程估算，FePc光學帶隙約為1.52 eV。

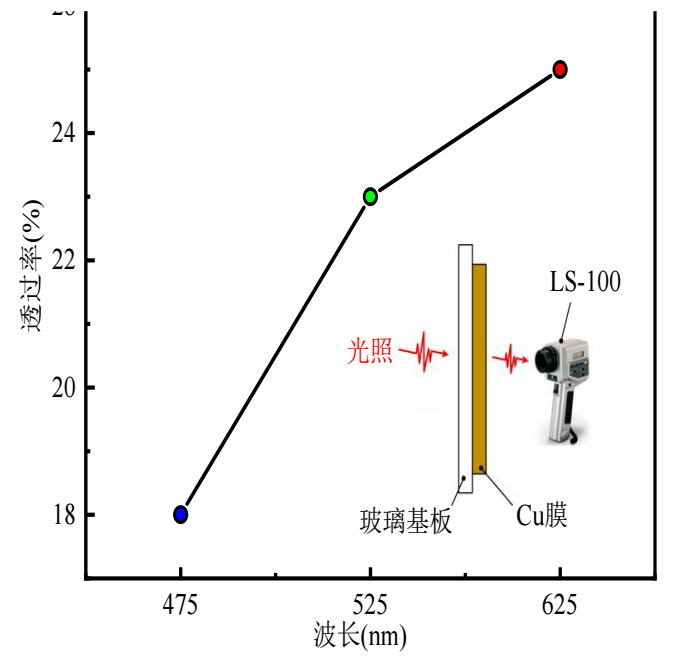

Cu膜的光透射率曲線，插圖為測試示意圖

底層Cu膜（等效厚度約50 nm）對λ=625 nm光的透射率約為25 %，與FePc薄膜Q帶最大吸收峰波長高度吻合，進一步確認了器件光電測試中采用625 nm激勵光源的合理性。

綜合各項表征結果，臺階儀所提供的精確厚度數據是串聯理解各層薄膜物理特性的核心參數：α-FePc晶相的高電導率、120 nm導電溝道的電流傳輸特性、Al基極16 nm的最優厚度與近乎完整的覆蓋連續性、以及628 nm處最大光吸收與Cu電極25%透光率的光譜匹配，這一系列物理特性共同構建了FePc-VOPT實現高效光電響應的微觀基礎，而臺階儀的精準測厚則是貫穿這一表征體系的核心定量手段。

本研究通過磁控濺射與真空熱蒸發工藝，成功制備了以FePc為有源層的多層有機光電器件，并借助臺階儀、XRD、AFM及紫外-可見吸收光譜等手段對器件各薄膜層的物理特性進行了系統表征。臺階儀測試表明，FePc有源層等效厚度約為60 nm，等效蒸發速率約為0.017 nm/s，F(xiàn)ePc-VOPT器件的導電溝道長度約為120 nm；真空熱蒸發初期存在厚度非線性積累特征，工藝參數須結合臺階儀實測結果迭代標定。XRD測試確認薄膜為高電導率α-FePc晶相；AFM測試顯示FePc薄膜均方根粗糙度Rq為3.29 nm，晶粒尺寸約20～30 nm，Al基極（16 nm）近乎完全覆蓋有源層并存在細小孔洞，為載流子穿越提供通道。吸收光譜表明FePc在Q帶最大吸收峰位于628 nm，光學帶隙約為1.52 eV，底層Cu電極在625 nm處透射率約為25%，與FePc吸收特性高度匹配。上述各項表征結果相互印證，共同為FePc-VOPT器件實現高效光電響應奠定了堅實的物理基礎。
