我們始終在思考，如何讓電源開關的設計再簡單一點，可靠性再高一點。

WSD7130S 系列的推出，正是我們對這個問題交出的一份答卷。

40V 耐壓、雙通道各 2A 的驅動能力，加上全國產化的供應鏈保障——

更少的外圍，更全的保護，這是我們對“智能高邊開關”的理解。

01核心優勢及亮點

負載保護和控制，完善的自我保護功能

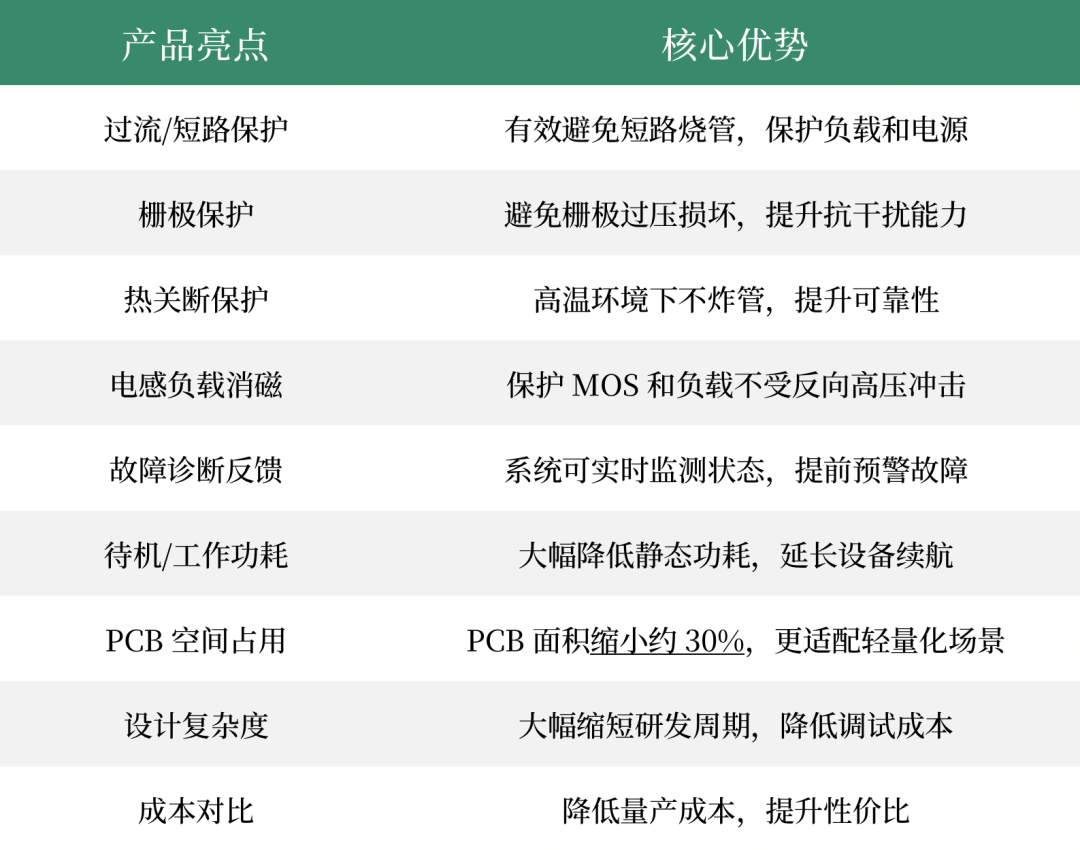

02產品特性與應用優勢

WSD7130S 系列統一采用ESOP-8L 緊湊封裝，2 路獨立通道設計，能夠適配多場景負載保護和控制5大應用優勢：

寬壓適配，全場景覆蓋：4.0~28V 寬工作電壓，最高 35V 耐壓，輕松覆蓋 12V/24V 主流供電系統；

低耗高效，續航拉滿：105mΩ 導通阻抗，持續電流能力2A，待機功耗低至 0.3μA，工作模式僅 0.7mA，大幅降低設備功耗；

大電流承載，安全兜底：6A 短路限流值，支持 Restart/Latch 兩種保護模式，從容應對突發大電流沖擊；

全維度保護：內置過載 / 短路保護、欠壓鎖定、自恢復熱關斷、電感消磁、電源反接 / 接地失效保護，覆蓋設備故障風險；

診斷功能：開路負載檢測 / Fault 狀態反饋；精準電流采樣功能。

03按應用場景精準選型

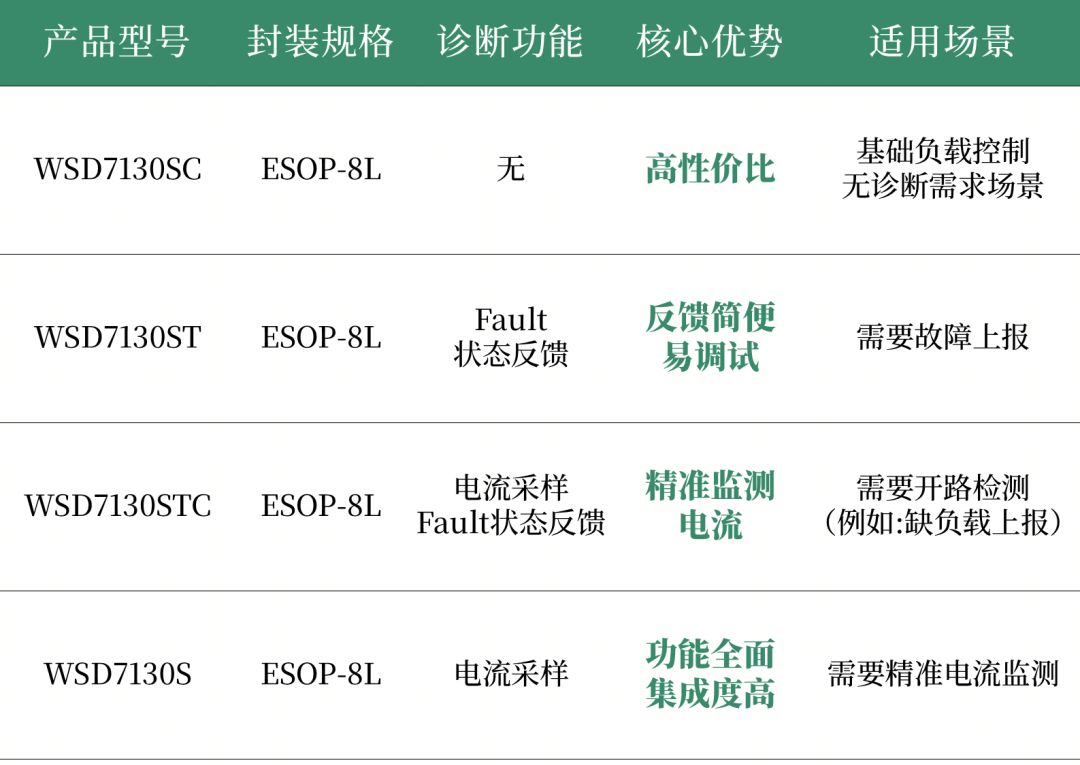

同封裝、同核心性能，僅診斷功能差異化，滿足不同場景需求：

04經典電路圖應用推薦

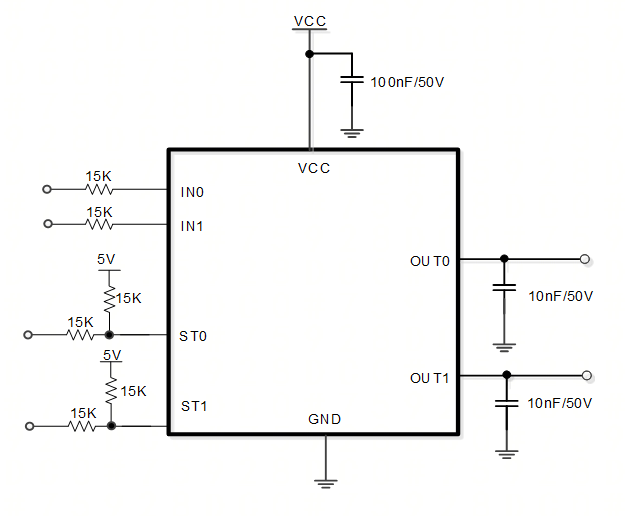

圖 | WSD7130ST電路應用圖

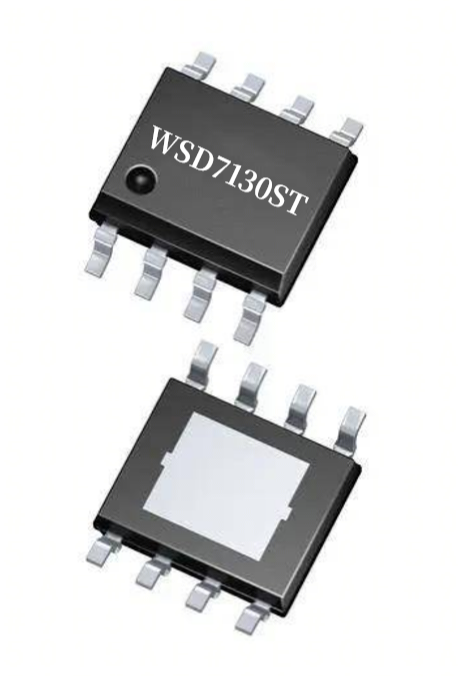

圖 | ESOP-8L封裝外形圖

05測試波形圖及具體信息

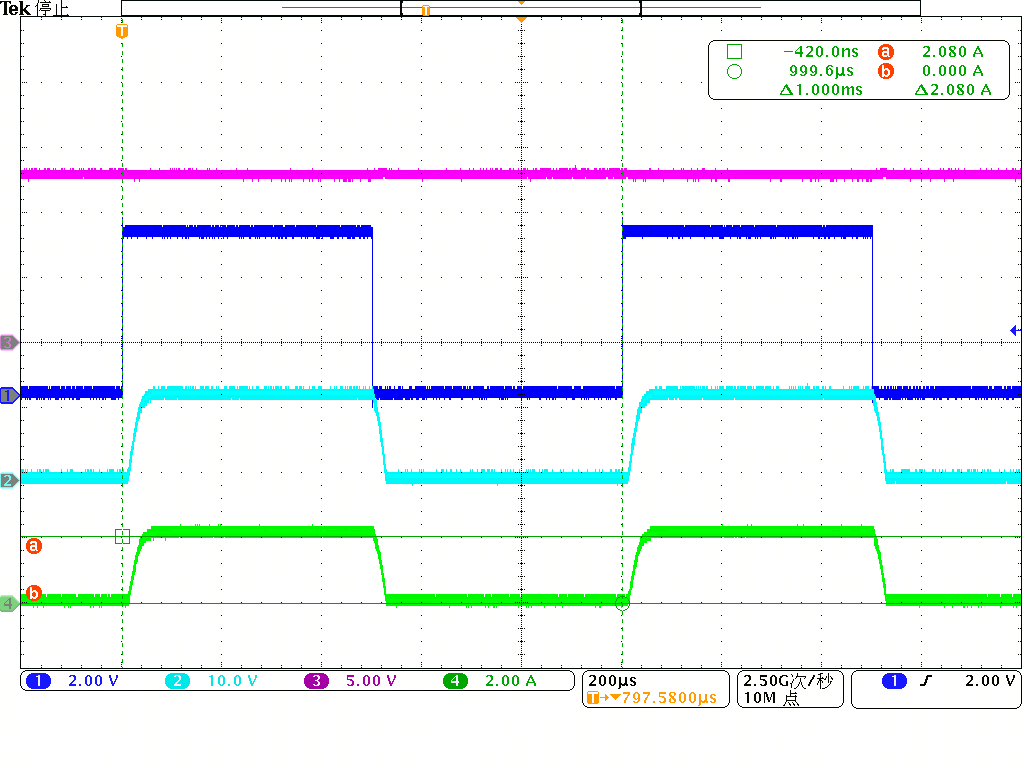

支持阻性負載

試驗條件：

VCC=13V，信號發生器接IN0=5V@1KHz，RLOAD=6Ω (負載電流約2A)

通道說明：

CH1:IN0CH2:VOUT

CH3:VCCCH4:IOUT

支持容性負載

試驗條件：

VCC=13V，信號發生器接IN0=5V@1s，CLOAD=100uF，RLOAD=6Ω

通道說明：

CH1:IN0CH2:VOUT

CH3:VCCCH4:IOUT

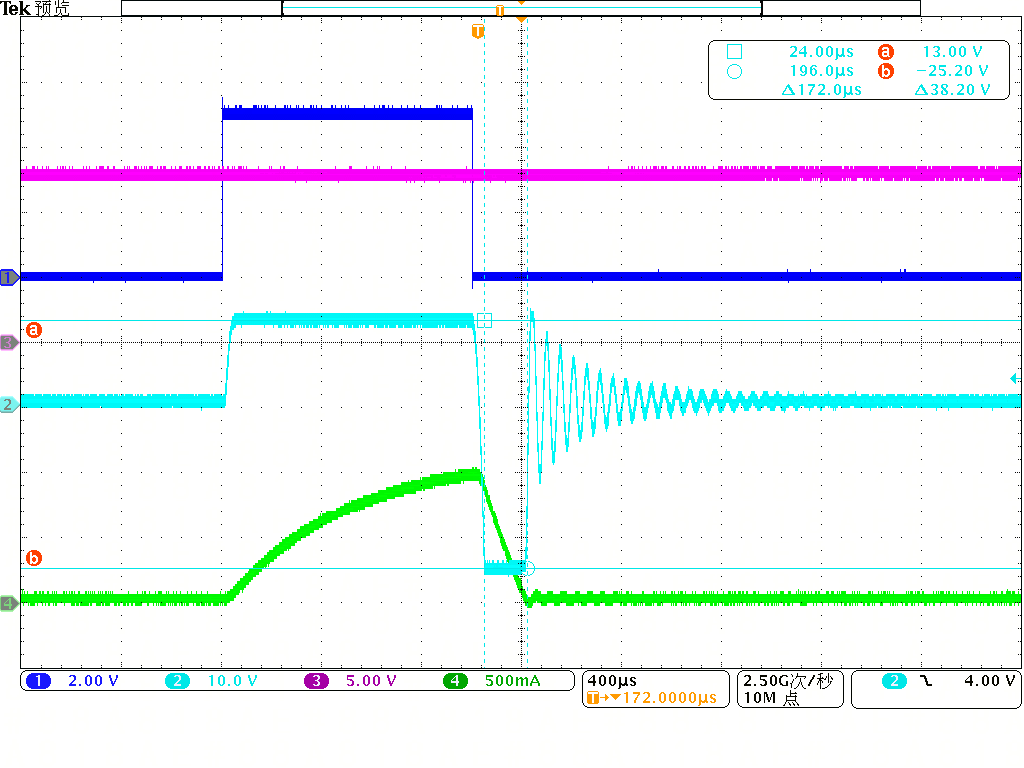

支持感性負載

試驗條件：

VCC=13V，信號發生器接IN0=5V@1mS，LLOAD=3mH

通道說明：

CH1:IN0CH2:VOUT

CH3:VCCCH4:IOUT

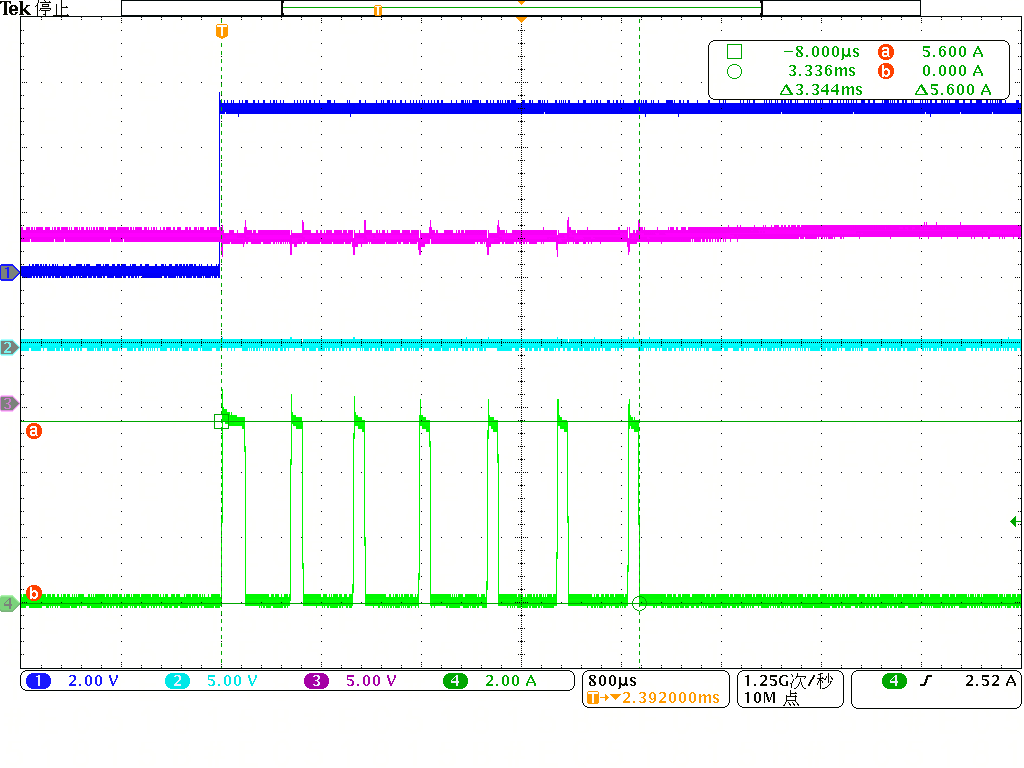

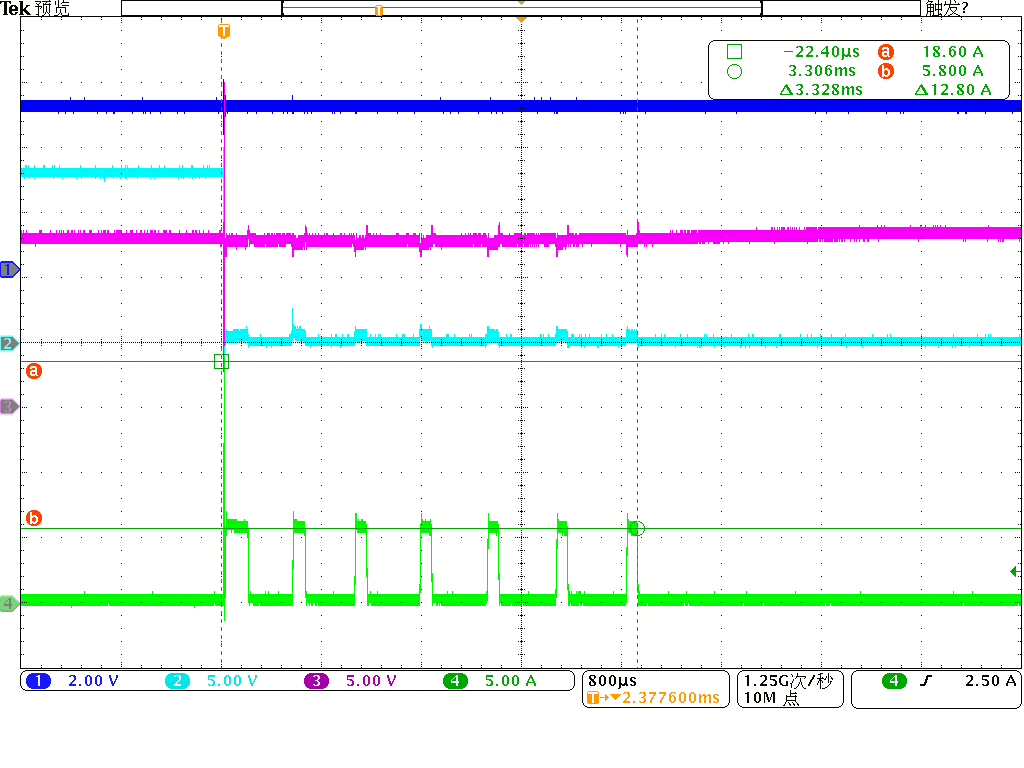

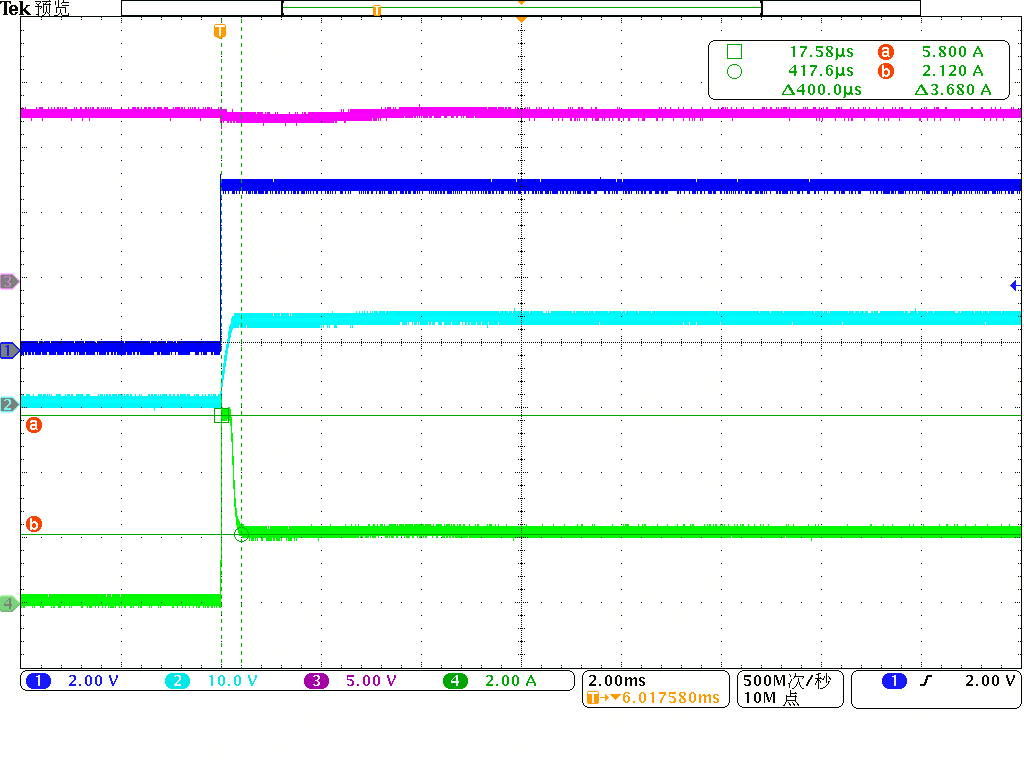

短路特性

負載先短接到地，再開啟通道

通道先打開，負載再短接到地

結語

從保護功能到診斷反饋，WSD7130S 系列把復雜的事情做在了芯片里面。

留給您的，只是一個好用、可靠的開關芯片。

而它出色的性價比和穩定的本土供應，讓這份可靠更具長遠意義。

期待它在具體的應用中，證明自己的價值。
