高超聲速飛行技術是實現空天一體化快速響應、跨域機動突防與低成本空間進入的核心支撐技術，兼具戰略威懾與實戰應用價值，已成為全球航空航天強國競相搶占的科技制高點。近年來，隨著作戰任務剖面的日益復雜化，新一代高超聲速飛行器需具備從亞聲速起降、跨聲速機動到高超聲速巡航的全速域飛行能力，飛行包線覆蓋馬赫數 Ma 0~8+、飛行高度 0~50km的寬范圍空域。然而，傳統固定構型飛行器存在根本性的設計矛盾：其氣動外形僅能在單一設計馬赫數下達到最優性能，在寬速域飛行過程中需進行多工況折衷設計，導致各飛行階段的氣動效率、穩定性與控制性能均處于次優狀態，難以滿足全任務剖面的性能需求。

一、高超聲速飛行器技術的發展與挑戰

為突破固定構型的性能瓶頸，變體飛行器技術作為一種變革性的解決方案被提出并得到廣泛研究。變體飛行器通過主動調整機翼后掠角、展弦比、折疊角度或局部幾何形態，實現氣動外形的實時重構，使飛行器在不同速域、不同空域的飛行條件下始終保持最優氣動效率與飛行性能。例如，亞聲速飛行階段采用大展弦比平直翼構型，獲得高升阻比與優異的起降性能；高超聲速飛行階段采用小展弦比大后掠折疊翼構型，有效降低波阻與氣動加熱，提升巡航效率與機動能力。早在上世紀 60 年代，美國 XB-70 “女武神” 超聲速轟炸機與蘇聯圖 - 160 戰略轟炸機就采用了可變后掠翼與翼尖折疊技術，通過構型調整抑制了超聲速飛行下的高壓溢流，顯著提升了跨速域飛行性能與穩定性，驗證了變體技術在超聲速飛行中的工程可行性。

然而，高超聲速變體飛行器在獲得跨速域氣動收益的同時，也引入了前所未有的多物理場強耦合挑戰。高超聲速飛行過程中，來流通過激波強烈壓縮與粘性耗散將大量動能轉化為熱能，形成極端的氣動加熱環境，飛行器表面溫度可達數百甚至數千攝氏度，同時伴隨強非線性的氣動力載荷。氣動熱與氣動力共同作用于飛行器結構，引發溫度場與應力場的耦合演化，形成氣動力 - 熱 - 結構的多場耦合效應。對于固定構型的高超聲速飛行器，國內外學者已開展了大量的多場耦合分析研究，形成了較為成熟的技術路徑與分析方法。例如，李欣等基于 FLUENT 流體求解器與結構有限元求解器構建了松耦合分析框架，研究了耦合時間步長對計算結果的影響規律；張兵等開發了多場耦合數據傳遞接口平臺，采用守恒插值方法實現了流體與結構域之間的熱流載荷高精度傳遞；苑凱華等基于不同物理場的特征時間尺度差異，優化了松耦合分析策略，建立了適用于工程應用的高超聲速熱彈性流場數值模擬方法。上述研究成果大多面向幾何固定、載荷連續變化的飛行場景，通常假設流場處于準穩態或緩慢演化過程，難以直接適用于變體飛行器的耦合分析。

與固定構型飛行器不同，變體飛行器在模態轉換過程中幾何構型發生突變，會導致流場結構、激波位置、熱流分布與結構載荷出現強非定常、強非線性的變化特征。尤其是在機翼折疊區域，極易因激波 - 邊界層干擾、流動分離與再附形成局部高熱流區與應力集中區，對飛行器的熱防護設計與結構強度設計提出了更為嚴苛的要求。同時，變體飛行器的熱防護系統需兼顧多種構型下的極端工況，安全裕度要求顯著提升，極易帶來結構質量的額外負擔，影響飛行器的有效載荷與航程性能。目前，國內外針對高超聲速變體飛行器的研究多集中于氣動布局優化與單狀態氣動特性分析，針對多離散構型下的氣動力 - 熱 - 結構耦合特性的系統性對比研究仍較為匱乏，缺乏對不同變形狀態下的熱環境特性、結構響應規律與失效風險的量化評估，難以支撐變體飛行器的工程化設計與應用。

針對上述問題，本文以機翼可折疊的高超聲速變體飛行器為研究對象，選取0°、45°、90°三種典型機翼折疊狀態，基于成熟的 CFD 數值模擬、瞬態熱傳導分析與結構有限元方法，構建了氣動力 - 熱 - 結構松耦合分析框架。首先通過標準模型的風洞試驗數據驗證了數值模擬方法的精度與可靠性；隨后系統開展了不同折疊角、不同攻角下的高超聲速流場數值模擬，獲取了飛行器表面的熱流與壓力載荷分布；進而將氣動載荷作為外部輸入，開展了 150s 飛行時長的瞬態熱傳導分析與熱 - 結構耦合響應分析，量化揭示了機翼折疊對氣動熱環境與結構力學特性的影響機制。本文研究成果可為高超聲速變體飛行器的多狀態耦合特性評估、熱防護設計與結構優化提供基礎數據與工程參考。

二、變體布局模型與數值模擬方法

2.1 寬速域折疊翼氣動布局方案

本文研究的高超聲速變體飛行器針對 Ma 0~8 的寬速域飛行需求設計，采用機身 - 邊條 - 機翼高度融合的升力體布局，主體為大后掠三角翼無平尾雙垂尾構型，機身前部設置邊條翼以提升大攻角下的升力特性與流動穩定性，雙垂尾布置于機身后部兩側，保證高超聲速飛行下的橫航向操穩特性。

飛行器的核心創新點在于采用了可向下折疊的外翼設計，外翼可根據飛行速域、飛行姿態與任務需求，實時調整折疊角度 θ，折疊角調節范圍為 0°~90°。當飛行器處于亞聲速起降與低速飛行階段時，機翼保持 0° 平直狀態，展弦比最大，獲得最優的升阻比與起降性能；當飛行器進入超聲速與高超聲速飛行階段時，機翼向下折疊，通過減小展弦比、增大等效后掠角，有效降低波阻與氣動加熱，同時抑制機翼下表面的高壓溢流，提升飛行器的升阻效率與橫航向穩定性。機翼折疊過程中，主要改變的外形參數包括翼展長度、機翼投影面積、展弦比與前緣后掠角，可實現寬速域范圍內的氣動性能連續優化。

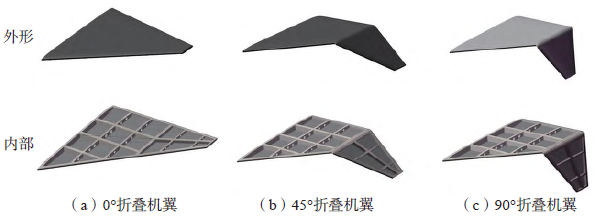

針對高超聲速飛行的極端熱環境與載荷環境，本文對折疊機翼進行了初步的結構設計，采用航空航天領域廣泛應用的“蒙皮 + 骨架”結構形式，其中靠近翼根的內翼段保持固定平直，外翼段為可折疊變形段。內部骨架以翼梁與翼肋為主要承力結構，翼梁沿機翼展向布置，承受主要的彎矩與剪力，翼肋沿弦向布置，維持機翼剖面形狀并傳遞局部載荷。在材料選型方面，結合高超聲速飛行器熱結構設計的成熟經驗，機翼蒙皮采用 TC4 鈦合金材料，該材料具有比強度高、耐高溫、耐腐蝕的優異性能，長期使用溫度可達 400℃以上；內部支撐骨架采用 2A70 鋁合金材料，兼顧結構剛度與輕量化需求；蒙皮外表面覆蓋 5mm 厚的 Nextel 312 陶瓷纖維隔熱層，該材料具有導熱系數低、耐高溫、熱穩定性好的特點，最高耐溫可達 1300℃以上，可有效阻擋氣動熱向內部承力結構傳遞，實現熱防護與承力結構的分離設計。其中，蒙皮厚度為 2mm，隔熱層不參與結構承力，僅在熱傳導分析中考慮其隔熱效應，結構受力分析僅考慮蒙皮與內部骨架的熱力響應。

2.2 高超聲速流動數值模擬方法與驗證

2.2.1 控制方程與數值方法

高超聲速流動的控制方程為三維雷諾平均 Navier-Stokes（RANS）方程，其積分形式可表示為：

?t?∫ΩWdΩ+∮?Ω(Fc?Fv)dS=0

其中，Ω為控制體，?Ω為控制體邊界，W為守恒變量向量，F(xiàn)c為對流通量向量，F(xiàn)v為粘性通量向量。

本文采用基于 GPU 加速的高效 CFD 數值模擬程序開展流場計算，空間離散采用有限體積法，對流通量采用 AUSMPW + 迎風格式進行求解，該格式對高超聲速流動中的激波具有優異的捕捉能力，同時數值耗散小，可準確模擬激波 - 邊界層干擾等復雜流動現象；粘性通量采用二階中心差分格式進行離散；時間推進采用雙時間步長法，內迭代采用 LU-SGS 方法加速收斂。湍流模型采用 k-ω SST 兩方程模型，該模型結合了 k-ω 模型在近壁面區域的高精度與 k-ε 模型在遠場區域的穩定性，可準確模擬高超聲速邊界層流動與分離流動，是目前高超聲速流動數值模擬中應用最廣泛的湍流模型。

2.2.2 數值方法驗證

為保證本文氣動力與氣動熱數值模擬結果的準確性與可靠性，分別采用公開的空天飛機標模與雙橢球標模，將數值模擬結果與風洞試驗數據進行對比驗證。

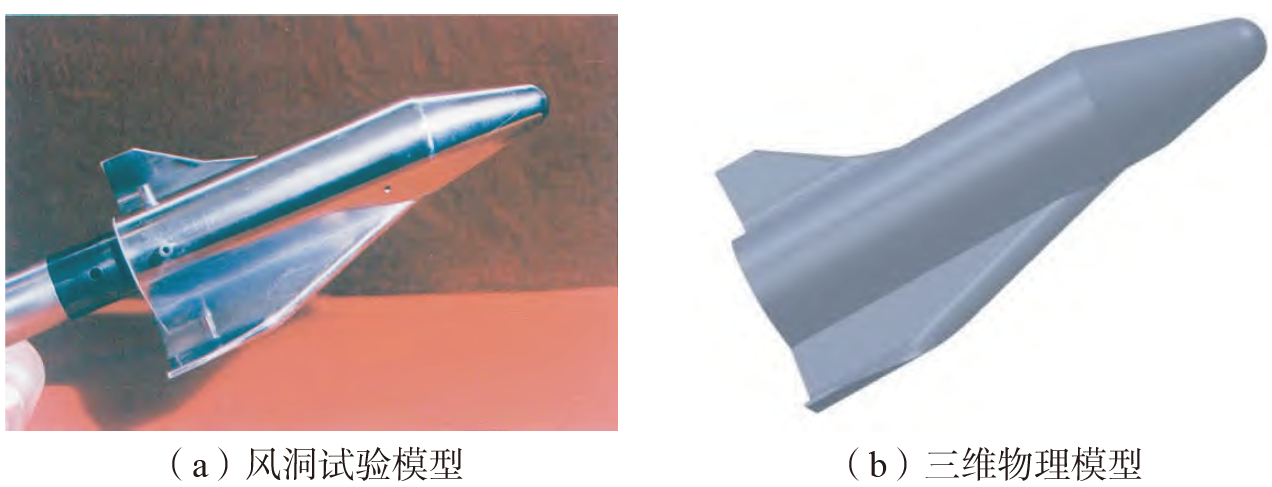

（1）氣動力特性驗證采用公開文獻中的空天飛機標模作為驗證模型，該模型由鈍頭圓錐機頭、半圓柱上機身 / 半方柱下機身與帶翼梢小翼的機翼組成，機翼后掠角為 68°，模型總長 290mm，總寬 184.8mm，總高 58mm。計算工況為高超聲速風洞試驗條件，通過不同攻角下的升力系數、阻力系數計算結果與試驗數據對比，評估氣動力模擬精度。

對比結果表明，CFD 計算得到的氣動力系數隨攻角的變化趨勢與風洞試驗結果完全一致，升力系數隨攻角增大線性升高，阻力系數隨攻角增大先減小后增大。其中，升力系數與阻力系數的最大誤差均出現在 0° 攻角，分別為 12.50% 與 13.04%，其余攻角下的計算誤差均在 10% 以內，滿足工程研究的精度要求。同時，數值模擬得到的密度梯度云圖與試驗紋影圖中激波的位置、形態完全吻合，證明本文采用的數值方法可準確模擬高超聲速飛行器的外流場結構與氣動力特性。

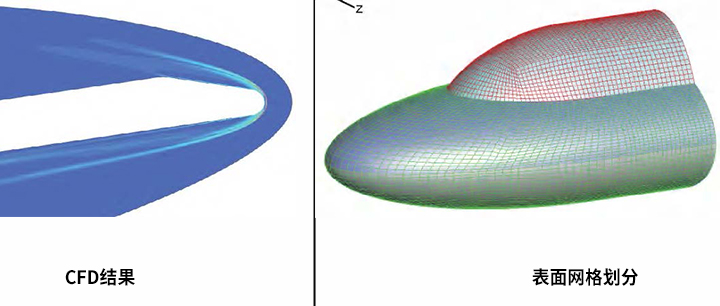

（2）氣動熱特性驗證采用雙橢球標模作為氣動熱驗證模型，該模型是高超聲速氣動熱數值模擬的標準驗證模型，具有型面突變、激波 - 邊界層干擾強烈的特點，可有效驗證數值方法對復雜氣動熱環境的模擬能力。驗證工況選取風洞試驗中的兩種典型流場條件：Ma 8.04、Re/L=1.13×10^7/m 與 Ma 10.02、Re/L=2.20×10^6/m，攻角為 0°。對雙橢球模型進行結構化網格劃分，總網格單元數為 290 萬，近壁面第一層網格高度為 5×10^-6 m，保證壁面 y+≈1，滿足湍流模型對近壁面網格的要求，網格層高以 1:1.1 的比例向外增長。

對比結果表明，CFD 計算得到的雙橢球模型對稱面熱流分布與試驗數據變化趨勢一致，熱流峰值出現在雙橢球交界處的型面突變位置，該位置的最大計算誤差分別為 23.03% 與 22.51%，其余平滑曲面區域的計算誤差均低于 20%，滿足高超聲速氣動熱工程分析的精度要求，證明本文采用的數值方法可準確模擬高超聲速飛行器的氣動熱環境。

2.3 氣動力 - 熱 - 結構松耦合分析框架

高超聲速飛行器的氣動力 - 熱 - 結構耦合是一個典型的多物理場、多時間尺度耦合問題，其中流體流動的特征時間為毫秒級，結構熱傳導的特征時間為秒級，結構力學響應的特征時間為百毫秒級，不同物理場之間的特征時間差異可達 3 個數量級以上。因此，本文采用工程上廣泛應用的準穩態松耦合分析方法，忽略流場與結構場之間的雙向?qū)崟r耦合效應，將流場計算得到的準穩態氣動載荷作為外部輸入，單向傳遞至結構場進行熱傳導與力學響應分析，在保證計算精度的同時，大幅降低計算成本，適用于多狀態的工程化分析。

本文建立的氣動力 - 熱 - 結構松耦合分析框架主要分為四個步驟，具體流程如下：

（1）高超聲速流場數值模擬針對不同機翼折疊角（0°、45°、90°）與不同攻角（0°、4°、8°）的組合工況，開展高超聲速流場數值模擬，計算飛行條件為高度 24km、來流馬赫數 Ma 5。為兼顧熱載荷計算精度與瞬態傳熱邊界條件的適配性，分別采用等溫壁面（Tw=300K）與絕熱壁面兩種邊界條件進行 CFD 求解，獲取飛行器表面各網格節點的熱流密度 q、壓力分布 p 與壁面溫度 Tw，為后續的結構分析提供氣動載荷輸入。

（2）對流換熱系數換算基于牛頓冷卻公式，對 CFD 計算結果進行后處理，換算得到飛行器表面各節點的對流換熱系數 h，牛頓冷卻公式的表達式為：

q=h(Tw?T∞)

其中，q 為等溫壁面條件下計算得到的熱流密度，Tw 為等溫壁面溫度，T∞為流體的恢復溫度，采用絕熱壁面條件下計算得到的壁面溫度作為流體恢復溫度。通過該公式可計算得到每個網格節點的對流換熱系數 h，實現氣動熱載荷從流體域到結構域的準確傳遞。

（3）瞬態熱傳導分析：基于經典的能量守恒原理與傅里葉熱傳導定律，建立三維各向同性固體的瞬態熱傳導控制方程，其表達式為：

ρc?t?T=??(λ?T)+Q

其中，ρ 為材料密度，c 為材料定壓比熱容，T 為結構溫度，t 為時間，λ 為材料導熱系數，Q 為內熱源項，本文中內熱源項為 0。

采用有限元方法對瞬態熱傳導控制方程進行求解，初始條件設置為機翼結構整體初始溫度為 20℃，邊界條件為將步驟（2）中得到的對流換熱系數 h 與流體恢復溫度 T∞加載至機翼結構的外表面網格節點。計算時長為 150s，模擬高超聲速巡航飛行過程中的結構溫度場演化過程，獲取不同時刻的結構溫度分布結果。

（4）熱 - 結構耦合力學響應分析：將步驟（3）中計算得到的結構溫度場與步驟（1）中得到的表面壓力分布共同作為外部載荷，加載至機翼結構有限元模型，開展熱 - 力耦合作用下的結構靜力學響應分析。其中，壓力載荷通過流 - 固界面的節點映射實現數據傳遞，溫度載荷通過同一有限元模型的節點溫度直接加載，考慮溫度載荷引起的熱應力與熱變形。通過求解結構的平衡方程，獲取機翼結構的等效應力分布、變形位移分布等結果，評估不同折疊狀態下的結構強度與剛度性能。

三、氣動力 - 熱 - 結構耦合特性分析結果

本文針對高度 24km、Ma 5 的典型高超聲速巡航工況，系統開展了 0°、45°、90° 三種機翼折疊角，0°、4°、8° 三種攻角的多狀態數值仿真分析，獲取了不同工況下的氣動熱環境、結構溫度場與力學響應結果，量化揭示了機翼折疊對多物理場耦合特性的影響機制。

3.1 折疊翼飛行器氣動熱環境特性分析

高超聲速飛行過程中，來流經過頭部與機翼前緣的強激波壓縮后，溫度與壓力急劇升高，近壁面邊界層內的粘性耗散將大量動能轉化為熱能，形成強烈的氣動加熱效應。對于折疊翼變體飛行器，機翼折疊會改變飛行器的整體流場結構，尤其是機翼區域的激波形態、邊界層發展與流動分離特性，進而對氣動熱環境產生顯著影響。

3.1.1 典型折疊狀態下的熱流分布特征

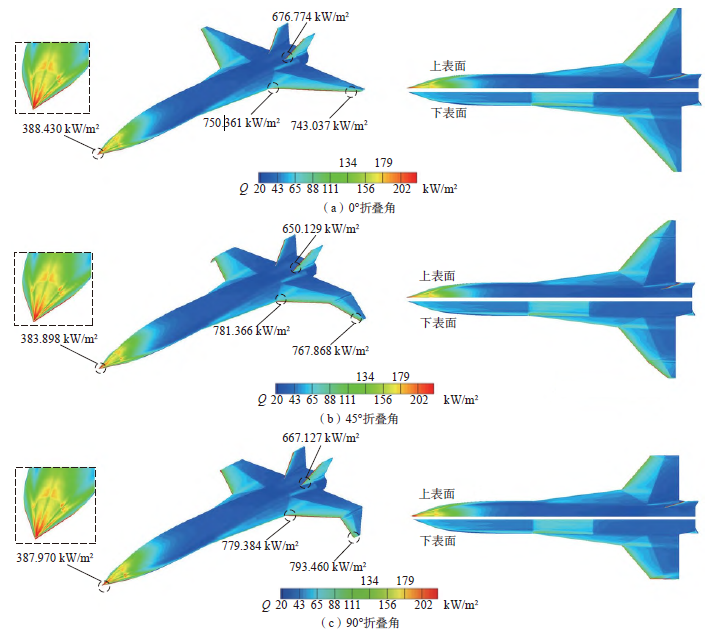

0° 攻角工況下，不同機翼折疊角的飛行器表面熱流分布結果表明，飛行器的高熱流區域主要集中于頭部鈍錐、機翼前緣、垂尾前緣等迎風型面突變位置，這些位置的激波強度大，氣動加熱效應最為強烈。其中，頭部區域因鈍錐壓縮形成強脫體激波，上表面隆起弧度較大，激波強度更高，出現明顯的高熱流分布；下表面型線平緩，激波強度較弱，熱流水平相對較低。機翼折疊對機身頭部、翼根前緣與垂尾前緣的熱流分布影響較小，不同折疊角工況下，上述區域的熱流密度水平與分布特征基本一致，說明機翼折疊主要影響外翼區域的局部流場，對飛行器主體的氣動熱環境影響有限。

機翼表面的熱流分布呈現明顯的前緣集中特征，前緣位置熱流密度最高，沿弦向流向逐漸衰減。0° 折疊角（平直翼）工況下，機翼上下表面的熱流分布較為均勻，翼尖前緣的熱流峰值為 743kW/m2；隨著機翼折疊角的增大，機翼下表面靠近外翼區域的熱流出現小幅升高，外翼前緣的氣動加熱效應顯著加劇，45° 折疊角工況下翼尖前緣熱流峰值升至 768kW/m2，90° 折疊角工況下進一步升至 793kW/m2，較 0° 折疊角工況提升 6.7%。這是因為機翼向下折疊后，下表面的高壓氣流在折角處形成流動阻滯與局部壓縮，激波強度進一步提升，同時折疊導致外翼前緣的等效迎角增大，加劇了前緣的氣動加熱效應。

3.1.2 攻角與折疊角的耦合影響

攻角是影響高超聲速飛行器氣動熱環境的關鍵參數，本文對比了 0°、4°、8° 攻角下，不同折疊角工況的飛行器關鍵區域熱流峰值，結果表明，攻角與折疊角對氣動熱環境存在顯著的耦合放大效應。

對于飛行器頭部區域，熱流密度隨攻角增大呈現小幅升高趨勢，這是因為攻角增大后，頭部下表面的激波強度提升，氣動加熱效應略有加劇，但整體變化幅度較小。對于機翼前緣區域，熱流密度峰值隨攻角增大顯著升高，且折疊角越大，熱流的增長幅度越明顯。0° 折疊角工況下，攻角從 0° 升至 8°，翼尖前緣熱流峰值從 743kW/m2 升至 1077kW/m2，增長幅度為 334kW/m2；90° 折疊角工況下，攻角從 0° 升至 8°，翼尖前緣熱流峰值從 793kW/m2 升至 1309.9kW/m2，增長幅度達 516kW/m2，較平直翼工況提升 54.5%。在 8° 攻角、90° 折疊角的極端工況下，翼尖前緣熱流峰值達到 1309.9kW/m2，較 0° 攻角、0° 折疊角工況提升 76.3%，是整個飛行器防熱設計的最關鍵區域。

對于垂尾前緣區域，因其位于飛行器背風面，攻角增大后，垂尾處于機身與機翼的遮蔽區，來流迎角減小，激波強度降低，因此熱流密度峰值隨攻角增大逐漸減小。同時，在 4°~8° 攻角范圍內，機翼與垂尾前緣的熱流始終保持隨折疊角增大而升高的變化規律，說明機翼折疊對氣動加熱的加劇效應在大攻角機動工況下更為顯著。

3.1.3 熱流分布的敏感性與位置演化

通過對飛行器機翼前緣型線的熱流分布進行量化分析，結果表明，機翼折疊不僅會提升前緣熱流的整體水平，還會改變熱流峰值的分布位置，同時增大前緣熱流對攻角變化的敏感性。

0° 折疊角工況下，機翼前緣的熱流峰值出現在翼根與機翼中段位置，外翼段的熱流水平相對較低；隨著折疊角的增大，外翼段前緣的熱流持續升高，熱流峰值的位置逐漸從翼根中段向翼尖方向移動，90° 折疊角工況下，熱流峰值穩定出現在翼尖前緣位置。這一變化規律對變體飛行器的熱防護設計具有重要的指導意義，平直翼狀態下的防熱重點為翼根與機翼中段，而大折疊角狀態下的防熱重點轉移至翼尖前緣，熱防護系統需兼顧不同折疊狀態下的熱流分布差異，保證全工況下的熱安全。

同時，機翼折疊會顯著提升前緣熱流對攻角變化的敏感性，折疊角越大，攻角變化引起的熱流漲幅越高。0° 折疊角工況下，攻角每增大 1°，翼尖前緣熱流平均增長 41.75kW/m2；90° 折疊角工況下，攻角每增大 1°，翼尖前緣熱流平均增長 64.5kW/m2，較平直翼工況提升 54.5%。這說明變體飛行器在大攻角機動飛行時，大折疊狀態下的翼尖前緣面臨更為嚴苛的氣動熱環境，需預留更大的熱防護安全裕度。

3.1.4 壁面邊界條件對熱環境的影響

本文分別采用等溫壁面與絕熱壁面邊界條件，計算了 Ma 5、4° 攻角工況下不同折疊角的機翼表面熱流與溫度分布，結果與前述分析結論完全一致。機翼前緣迎風面的氣動加熱效應最為顯著，熱流密度與壁面溫度均沿弦向流向逐漸衰減；隨著折疊角的增大，機翼表面的高熱流、高溫區域范圍不斷擴大，前緣區域的熱流峰值與溫度峰值持續升高，進一步驗證了機翼折疊對氣動加熱的加劇效應。兩種壁面邊界條件的計算結果為后續的瞬態熱傳導分析提供了準確的載荷輸入，保證了結構熱響應分析的精度。

3.2 折疊翼結構熱傳導響應分析

在獲取飛行器表面的氣動熱載荷后，本文基于建立的耦合分析框架，開展了 150s 飛行時長的瞬態熱傳導分析，獲取了不同折疊狀態下的機翼結構溫度場分布，評估了熱防護系統的隔熱效果與結構熱安全性能。

3.2.1 結構溫度場分布特征

150s 瞬態熱傳導計算結果表明，不同折疊狀態下的機翼結構溫度峰值均出現在機翼前緣的外層隔熱層位置，與氣動熱流的峰值位置完全對應。其中，0° 折疊角工況下，結構溫度峰值為 830.6℃；45° 折疊角工況下，溫度峰值升至 876.6℃；90° 折疊角工況下，溫度峰值進一步升至 889.1℃。結構溫度峰值的差異完全來自于氣動熱載荷的差異，折疊角越大，前緣熱流密度越高，結構溫度峰值也隨之升高，但整體升高幅度較小，90° 折疊角工況下的溫度峰值較 0° 折疊角工況僅升高 58.5℃，說明隔熱層有效抑制了氣動熱載荷差異向結構內部的傳遞。

Nextel 312 陶瓷纖維隔熱層展現出優異的隔熱性能，其導熱系數低、比熱容高的特性，可有效吸收氣動熱并阻擋熱量向內部承力結構傳遞。盡管隔熱層外表面的最高溫度達到 889.1℃，但內部 TC4 鈦合金蒙皮的溫度始終保持在較低水平。0° 折疊角工況下，蒙皮的最高溫度為 123.67℃；45° 折疊角工況下，蒙皮最高溫度升至 166.62℃；90° 折疊角工況下，蒙皮最高溫度為 252.04℃，均遠低于 TC4 鈦合金 400℃的長期使用溫度，滿足結構的熱安全要求。

同時，蒙皮最高溫度的位置隨折疊角的增大發生明顯轉移。0° 與 45° 折疊角工況下，蒙皮最高溫度出現在翼尖位置，與熱流峰值位置一致；90° 折疊角工況下，蒙皮最高溫度位置轉移至機翼下表面的折角處，這是因為機翼 90° 折疊后，下表面的高壓氣流在折角處聚集，形成局部高熱流區，同時折角處的結構幾何不連續，熱量易在此處累積，導致溫度升高。

3.2.2 熱防護系統性能評估

本文采用的Nextel 312 陶瓷纖維隔熱層的最高耐溫可達1300℃以上，而本文計算得到的結構最高溫度為 889.1℃，僅為材料耐溫上限的 68.4%，具有充足的熱安全裕度。即使在 8° 攻角、90° 折疊角的極端氣動熱工況下，隔熱層仍可有效阻擋熱量向內部承力結構傳遞，保證蒙皮與內部骨架的溫度始終在材料許用范圍內。

上述結果表明，盡管機翼折疊會顯著加劇前緣區域的氣動加熱效應，帶來更高的熱載荷，但通過合理的熱防護設計，采用陶瓷纖維隔熱層的被動熱防護方案，完全可以抵消機翼折疊帶來的熱載荷提升，滿足變體飛行器全工況下的熱安全要求。同時，該熱防護方案技術成熟、可靠性高，適用于高超聲速變體飛行器的工程化應用。

3.3 熱 - 力耦合下的結構力學響應分析

在獲取機翼結構溫度場的基礎上，本文將結構溫度場與表面壓力分布共同作為外部載荷，開展了熱 - 力耦合作用下的結構靜力學響應分析，獲取了不同折疊狀態下的結構等效應力與變形位移分布，評估了機翼結構的強度與剛度性能。

3.3.1 結構應力分布特征

熱 - 力耦合作用下的結構應力計算結果表明，機翼折疊角的增大會導致結構等效應力峰值顯著升高，應力集中位置隨折疊角的增大發生明顯轉移。0° 折疊角工況下，結構最大等效應力為 120.4MPa，應力集中位置出現在翼尖處；45° 折疊角工況下，最大等效應力升至 244.8MPa，較 0° 折疊角工況提升 103.3%，應力集中位置仍位于翼尖區域；90° 折疊角工況下，最大等效應力急劇升至 506.1MPa，較 0° 折疊角工況提升 320.3%，應力集中位置從翼尖轉移至機翼下表面的折角處。

結構應力的變化規律與氣動載荷的分布特征完全一致，機翼折疊后，下表面的高壓氣流在折角處形成局部高壓區，帶來更高的氣動壓力載荷；同時，折角處的結構幾何不連續，易形成應力集中，再加上溫度載荷引起的熱應力疊加，最終導致 90° 折疊角工況下折角處的等效應力峰值急劇升高。通過對結構強度進行校核，TC4 鈦合金的常溫許用應力為 800MPa，即使在高溫下，其許用應力仍高于 600MPa，本文計算得到的最大等效應力為506.1MPa，低于材料的許用應力，具有充足的強度安全裕度，滿足結構設計要求。

此外，對比純氣動載荷與熱 - 力耦合載荷的計算結果發現，熱應力對結構應力峰值的貢獻約為 30%，說明高超聲速飛行過程中，氣動加熱引起的熱應力是結構響應不可忽略的重要組成部分，若僅考慮純氣動載荷，會嚴重低估結構的應力水平，導致結構設計偏于危險。因此，在高超聲速飛行器的結構設計中，必須開展熱 - 力耦合分析，全面考慮氣動載荷與熱載荷的共同作用。

3.3.2 結構變形特征分析

不同折疊狀態下的機翼結構變形計算結果表明，機翼結構的最大變形位移隨折疊角的增大呈現先減小后增大的變化趨勢。0° 折疊角工況下，最大變形位移為 5.22mm；45° 折疊角工況下，最大變形位移降至 4.15mm；90° 折疊角工況下，最大變形位移升至 6.80mm，為全工況最大值。

這一變化規律是幾何剛度與載荷變化共同作用的結果：0° 到 45° 折疊角范圍內，機翼向下折疊后，結構的抗彎剛度與抗扭剛度顯著提升，幾何剛度的增大對變形的抑制作用超過了載荷增大對變形的放大作用，因此結構變形位移有所減?。划?dāng)折疊角從 45° 升至 90° 時，氣動壓力載荷與熱載荷急劇升高，載荷增大對變形的放大作用超過了幾何剛度的抑制作用，因此結構變形位移再次增大。

全工況下，機翼結構的最大變形位移僅為 6.80mm，相對于機翼的整體尺寸而言，變形量極小，不會對飛行器的氣動外形與飛行性能產生明顯影響，滿足結構剛度設計要求。同時，結構變形的變化規律可為變體飛行器的結構剛度設計提供參考，在大折疊角工況下，需重點關注折角處的剛度設計，控制結構變形量。

四、結論與展望

4.1 主要研究結論

本文以機翼可折疊的高超聲速變體飛行器為研究對象，建立了基于 CFD 數值模擬、瞬態熱傳導與結構有限元的氣動力 - 熱 - 結構松耦合分析框架，系統開展了 0°、45°、90° 三種機翼折疊角，0°、4°、8° 三種攻角的多狀態數值仿真研究，通過標模風洞試驗數據驗證了數值方法的精度，量化揭示了機翼折疊對氣動熱環境與結構響應特性的影響機制，主要研究結論如下：

（1）機翼折疊會顯著加劇機翼前緣區域的氣動加熱效應，折疊角越大，前緣熱流密度越高，且熱流對攻角變化的敏感性越強。0° 攻角工況下，90° 折疊角的翼尖前緣熱流峰值較 0° 折疊角提升 6.7%；8° 攻角工況下，90° 折疊角的翼尖前緣熱流峰值達到 1309.9kW/m2，較 0° 折疊角提升 21.6%，攻角從 0° 升至 8° 的熱流增長幅度達 516kW/m2，較平直翼工況提升 54.5%。同時，機翼折疊會導致熱流峰值的位置從翼根中段向翼尖轉移，大折疊角工況下的翼尖前緣是防熱設計的核心重點區域。

（2）采用 Nextel 312 陶瓷纖維隔熱層的被動熱防護方案，可有效抑制氣動熱向內部承力結構的傳遞，滿足全工況下的熱安全要求。150s 飛行時長的瞬態熱傳導分析結果表明，90° 折疊角工況下的結構最高溫度為 889.1℃，僅為隔熱材料耐溫上限的 68.4%；內部 TC4 鈦合金蒙皮的最高溫度為 252.04℃，遠低于材料的長期使用溫度，具有充足的熱安全裕度。盡管機翼折疊會加劇氣動加熱效應，但通過合理的熱防護設計，完全可以抵消其帶來的負面影響。

（3）熱 - 力耦合作用下，機翼結構的等效應力峰值隨折疊角的增大顯著升高，應力集中位置隨折疊角的增大從翼尖向機翼下表面折角處轉移。0° 折疊角工況下的最大等效應力為 120.4MPa，90° 折疊角工況下升至 506.1MPa，較 0° 折疊角提升 320.3%，但仍低于 TC4 鈦合金的許用應力，滿足結構強度要求。熱應力對結構應力峰值的貢獻約為 30%，在結構設計中必須考慮熱 - 力耦合效應，否則會嚴重低估結構的應力水平。

（4）機翼結構的最大變形位移隨折疊角的增大呈現先減小后增大的變化規律，90° 折疊角工況下的最大變形位移為 6.80mm，為全工況最大值。這一規律是幾何剛度與載荷變化共同作用的結果，小折疊角范圍內幾何剛度的提升抑制了結構變形，大折疊角范圍內載荷的急劇升高導致變形再次增大。全工況下的結構變形量極小，不會對飛行器的氣動外形與飛行性能產生明顯影響，滿足結構剛度要求。

（5）本文建立的多場松耦合分析框架，通過標模試驗驗證了數值方法的精度，可準確模擬不同折疊狀態下的氣動力 - 熱 - 結構耦合特性，計算效率高，適用于高超聲速變體飛行器的工程化多狀態分析，可為變體飛行器的耦合特性評估、熱防護設計與結構優化提供基礎數據與工程參考。

4.2 未來研究方向與發展展望

針對本文研究的局限性與高超聲速變體飛行器技術的發展需求，未來的研究工作將圍繞以下幾個方向展開，進一步突破關鍵技術難題，推動高超聲速變體飛行器技術的工程化應用：

（1）開展非定常流 - 熱 - 固雙向耦合數值模擬研究。本文采用的是準穩態松耦合方法，針對離散的折疊狀態開展分析，未來將建立流 - 熱 - 固雙向耦合求解器，考慮機翼連續變形過程中的非定常流動效應、動網格技術與流體 - 結構實時數據傳遞，準確模擬變形過程中的多物理場演化規律，進一步提升數值模擬的精度。

（2）考慮高溫環境下的材料非線性與結構非線性行為。本文采用的是常溫下的線性材料本構模型，未來將引入溫度相關的材料性能參數，考慮高溫下材料的彈性模量、屈服強度、導熱系數等參數的變化，同時考慮結構大變形帶來的幾何非線性效應，建立更符合實際飛行環境的結構分析模型，提升結構響應分析的準確性。

（3）開展熱防護 - 承力 - 驅動一體化結構設計與優化研究。針對現有分離式設計結構質量大的問題，未來將開發一體化的多功能結構，采用陶瓷基復合材料、形狀記憶合金等新型材料，實現熱防護、結構承力與變體驅動的一體化設計，同時開展多目標優化設計，在滿足熱安全與強度要求的前提下，實現結構的輕量化。

（4）開展高超聲速風洞試驗驗證研究。本文的研究成果均來自數值模擬，未來將加工折疊翼變體飛行器縮比模型，在高超聲速風洞中開展不同折疊狀態下的測力、測熱試驗，同時開發可實時變形的模型驅動機構，開展連續變形過程中的非定常風洞試驗，獲取試驗數據，驗證數值模擬結果的準確性與可靠性。

（5）開展變體飛行器多學科設計優化（MDO）研究。將氣動、熱、結構、控制、驅動等多個學科結合起來，建立全任務剖面的多學科設計優化模型，以全速域氣動效率、結構質量、熱安全裕度、控制性能為優化目標，開展多目標優化設計，實現變體飛行器全任務剖面的性能最優，為工程化應用提供完整的設計方案。

高超聲速變體飛行器技術作為寬速域飛行的核心解決方案，具有廣闊的應用前景與戰略價值。隨著數值模擬技術、材料技術、驅動技術與試驗技術的不斷發展，高超聲速變體飛行器技術將不斷突破關鍵瓶頸，最終實現工程化應用，為我國空天一體化建設與國防安全提供核心技術支撐。
