導語

Introduction

當汽車電子電氣架構加速向中央計算演進，產線EOL測試卻面臨“柔性”大考——同一條生產線，既要測電驅動橋，又要測變速箱，還要滿足不同OEM的加密安全規范。對于汽車零部件制造商來說，用一臺硬件，解決未來3-5年不同車型、不同OEM、不同總線的測試需求，成為了「讓產線測試既快又靈活」的核心需求。

Part.

01

項目背景

某大型汽車零部件制造商，受多家頭部主機廠（OEM）委托，其待測設備（DUT）需適配多種測試應用。該制造商指定 EtherCAT 作為自動化協議，以實現對所有解決方案的最優控制。

該客戶此前依賴DPDU（診斷協議數據單元）刷寫ECU，需要持續向網關發送大量小型CAN數據包，流程復雜、耗時漫長。他們迫切需要一套軟硬件一體化、動態適配、高性能吞吐的測試平臺。

客戶背景：全球頭部汽車零部件制造商

應用場景：汽車零部件產線EOL測試

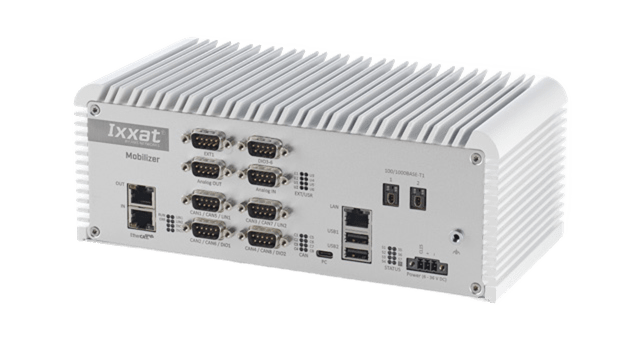

解決方案：虹科多協議計算網關——Mobilizer Pro 820 EtherCAT

Part.2

行業痛點

在新能源汽車與智能駕駛的雙重驅動下，汽車零部件的復雜度呈指數級上升。對Tier 1供應商而言，產線EOL測試需要應對的是兼具高精度、高時效且全自動運行要求的復雜任務。

核心痛點

Challenges

01

測試任務繁多：ECU固件更新、功能測試、換擋邏輯校驗、載荷分布記錄、電機轉速與功耗分析等要求高精度、高速度、全自動運行的復雜任務

02

車型混線生產：同一產線可能連續生產不同OEM、不同車型的零部件設備。傳統方案需要頻繁拔插硬件、重載配置，嚴重影響生產效率。

03

OEM標準各異：每個客戶對安全通信（如Alive Counter、CRC、SecOC）的算法和規則都嚴格保密且各不相同

點擊「閱讀原文」，了解產品詳情

虹科解決方案

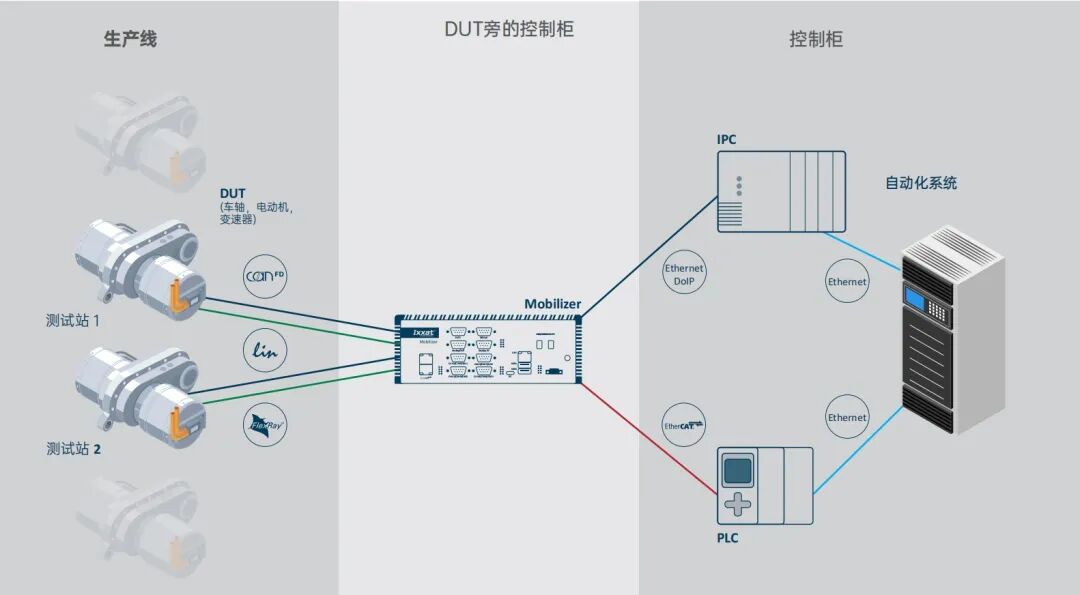

覆蓋多種車載網絡的一體化平臺

關鍵設計思路

物理層固定：硬件與PLC控制器的連接始終保持不變，全部采用EtherCAT自動化協議，實現對測試設備的最優控制。

應用層靈活：針對不同待測設備，通過ACT軟件工具進行配置加載，無需改動硬件線路。

核心功能

多配置秒級切換：虹科Mobilizer中可以保存多種配置，這些配置可通過自動化層從外部調用并快速切換

網關組合能力：Mobilizer 使用 EtherCAT 提供到控制層的連接，由此可以將不同的測試場景動態映射到網關上，確保了控制連接保持不變，而針對各項測試的直接在網關配置中完成

低門檻零代碼配置：配合ACT工程軟件，僅需拖拽操作即可完成針對不同被測設備（DUT）的網關配置適配，無需任何編程知識

高性能刷寫：集成DoIP接口 + 四核1.8GHz處理器 + Linux系統，可將更大的數據包高效傳輸到網關，大幅節省時間成本，高效利用計算資源

OEM安全適配：在殘余總線仿真（RBS）中集成Alive Counter與CRC插件，可針對不同SecOC標準靈活加載

#4

核心優勢

接口多樣，一機集成主流車載網絡

集成CAN(FD)/車載以太網/LIN/FlexRay/EtherCAT等主流協議，專為汽車測試平臺與產線EOL場景研發，無需多臺設備拼湊

功能全面，覆蓋全場景測試需求

支持數據記錄、網關路由、殘余總線仿真、ECU刷寫、產線EOL測試等多種應用，一套平臺滿足從研發到產線的各類任務

高配硬件，性能與靈活性兼?zhèn)?/p>

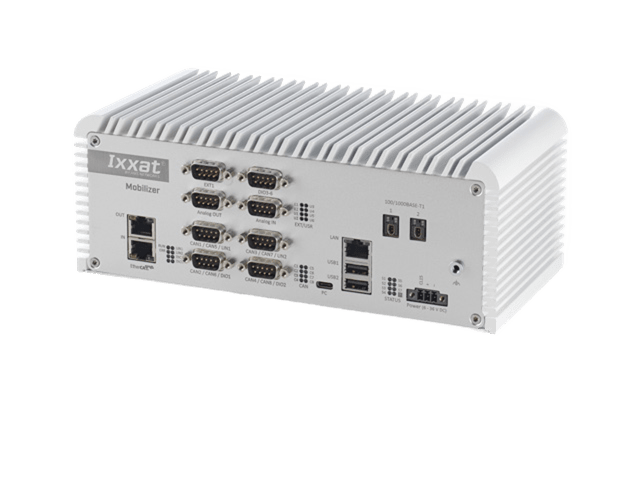

多達8個CAN FD通道、數字/模擬I/O，搭載1.8GHz四核處理器與Linux系統，從容應對復雜測試負載

客戶收益

簡化系統架構：一臺Mobilizer設備即可實現車載總線（車載以太網/CAN FD/LIN/FlexRay）與自動化系統（EtherCAT）的互聯，無需拼接多臺設備

提升開發效率：配套功能強大的ACT軟件工具，大幅降低編程工作量，配置操作簡單便捷，可快速完成應用部署

適配復雜產線：接入PLC后，該獨立解決方案可實現90余種網關組合配置。可以保存多種配置并快速遠程調用，即便同一條產線連續生產不同車型、不同OEM的零部件，也無需停線切換

Conclusion

案例小結

在汽車行業，“硬件預埋、軟件迭代” 的趨勢已從量產車延伸到產線測試設備。虹科 Mobilizer系列解決方案可賦能客戶實現：用一臺硬件，解決未來3-5年不同車型、不同OEM、不同總線的測試需求。

無論是電驅動橋的轉速與加速度校驗，還是變速箱的換擋與載荷分析，或是同時滿足多家主機廠嚴苛的SecOC安全規范——虹科Mobilizer Pro 820 EtherCAT 都能輕松應對零部件EOL測試中的各類復雜，助力實現更精準、更高效的產線測試。
