離子注入是半導體制造的核心摻雜工藝，注入劑量偏差、熱退火不均、晶圓邊緣電流流失等問題，卻常常導致方阻分布不均勻，直接影響芯片良率甚至造成器件失效。傳統二探針法因接觸電阻干擾，難以精準測量薄層電阻。Xfilm埃利四探針方阻儀通過電流-電壓分離設計消除接觸電阻誤差，配合高密度映射技術，成為離子注入工藝監控的行業標準。

四探針測試原理與測量?jī)?yōu)勢

/Xfilm

電流-電壓分離原理

四探針法核心在于電流回路與電壓回路的物理分離。四根探針等間距排列，外側兩針通入恒定電流，內側兩針測量電壓。由于電壓表內阻極高，流經電壓回路的電流幾乎為零，消除了接觸電阻和導線電阻干擾。
薄層方阻計算公式為：Rs = V/I × C（C為幾何校正因子）。無限大薄片C約為4.532，有限尺寸樣品需根據晶圓直徑與探針間距比查表獲取校正系數。

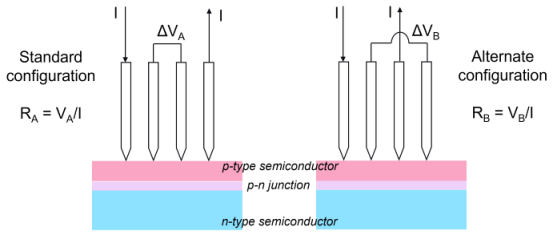

雙配置測量方法的四探針引腳示意圖，該方法通常用于薄膜邊緣電流擁擠或需要校正引腳間距變化

探針間距與重復性

探針間距影響橫向分辨率與信噪比。間距越小，分辨率越高，但電壓信號也減弱。標準探針間距為1mm，高端設備可達0.65mm，有效測量尺寸小于1mm，可檢測更細微工藝波動。

離子注入工藝中的常見偏移問題

/Xfilm

熱斑與激光退火不均

離子注入后需熱退火激活摻雜離子。退火過程中，晶圓邊緣或支撐接觸區散熱快，形成“冷點”，方阻偏高；局部溫度過高形成“熱斑”，方阻偏低。激光退火束斑過窄時，方阻分布呈周期性“鋸齒”波紋。高密度、高信噪比四探針可檢測這一缺陷。某晶圓廠通過600點掃描發現問題后，及時調整激光退火參數，避免器件性能下降。

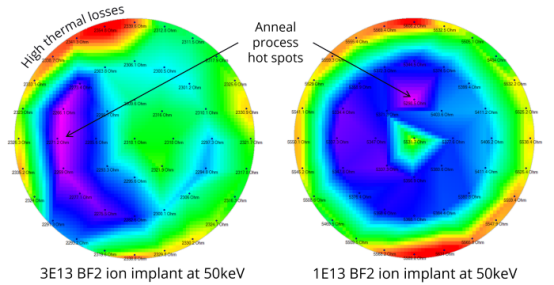

識別熱點和冷點對于檢測和解決燈管故障以及晶圓/壓板接觸不良至關重要，這些問題會導致半導體器件失效

邊緣電流與探針校正

探針靠近晶圓邊緣時，電流會繞流，導致測量值偏離真實方阻。四探針法通過幾何校正因子修正誤差。有限尺寸樣品需根據樣品直徑與探針間距比查表獲取對應校正系數。

四探針方阻儀性能優勢

/Xfilm

自動掃描與數據導出

現代四探針方阻儀支持"手動單點測量"與"全自動多點映射"兩種模式。探針頭借鑒機械鐘表機芯制造工藝，使用紅寶石軸承引導碳化鎢探針，確保高機械精度和長使用壽命。測試數據可自動生成Excel報告，支持?jǐn)?shù)據批量導出，便于后期分析。

無損檢測與測量精度

四探針采用彈簧加載觸點和圓形尖端設計，探針壓力僅3-5N，既能防止探頭刺穿脆弱薄膜，又能保證良好電接觸。這種設計實現了無損檢測，保護精密樣品不受損傷。

與正負極性雙極性測量相結合，可消除熱電動勢帶來的測量偏差。

I-V曲線與數據分析

/Xfilm

信噪比優化

對于超淺離子注入層，測量電流過大會引發結擊穿或焦耳熱效應，導致方阻測量值失真。通過繪制I-V響應曲線，驗證電壓-電流的線性關系，可確定最優測量電流區間。

當電流超過一定閾值時，結漏電流開始顯著增加，此時應降低測量電流以保證數據準確性。I-V曲線分析能有效識別這一拐點。

?

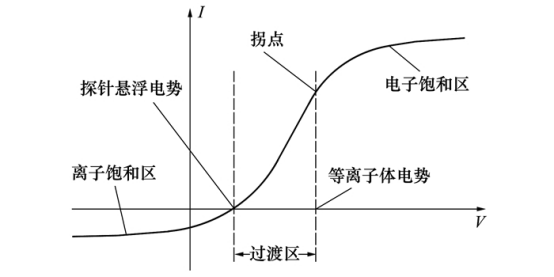

I-V曲線

工藝參數驗證

I-V曲線分析還能驗證探針接觸的歐姆特性。若曲線出現非線性拐點，說明接觸狀態異常，需重新處理樣品表面或更換探針類型。

高密度方阻映射的應用

/Xfilm

晶圓分布掃描

全自動四探針方阻儀配備XY自動平臺，可對230mm晶圓進行高密度掃描。四探針方阻儀支持矩形、線性、極坐標及自定義軌跡多種配置，XY軸自動平臺最大行程230mm×230mm，位移分辨率達1μm。

高密度映射能夠清晰呈現工藝異常的分布規律。當發現周期性波紋時，往往意味著激光退火的束斑直徑與掃描步長不匹配；當晶圓邊緣特定位置持續出現高阻區時，則需排查支撐平臺位置偏移問題。

薄膜均勻性分析

方阻均勻性是衡量薄膜沉積質量的核心指標。據行業要求，高均一性薄膜的方阻變異系數通常需控制在0.5%以內。通過散點圖與等高線圖的對比分析，可快速定位沉積工藝的異常區域。

結論

/Xfilm

四探針方阻儀憑借電流-電壓分離原理、高精度幾何校正與全自動掃描能力，成為離子注入工藝監控不可或缺的核心工具。它不僅能精準測量薄層電阻，更能通過高密度映射揭示工藝缺陷的分布規律。

對于追求高良率的半導體制造而言，四探針方阻儀是優化離子注入精度、保障器件一致性的關鍵支撐。

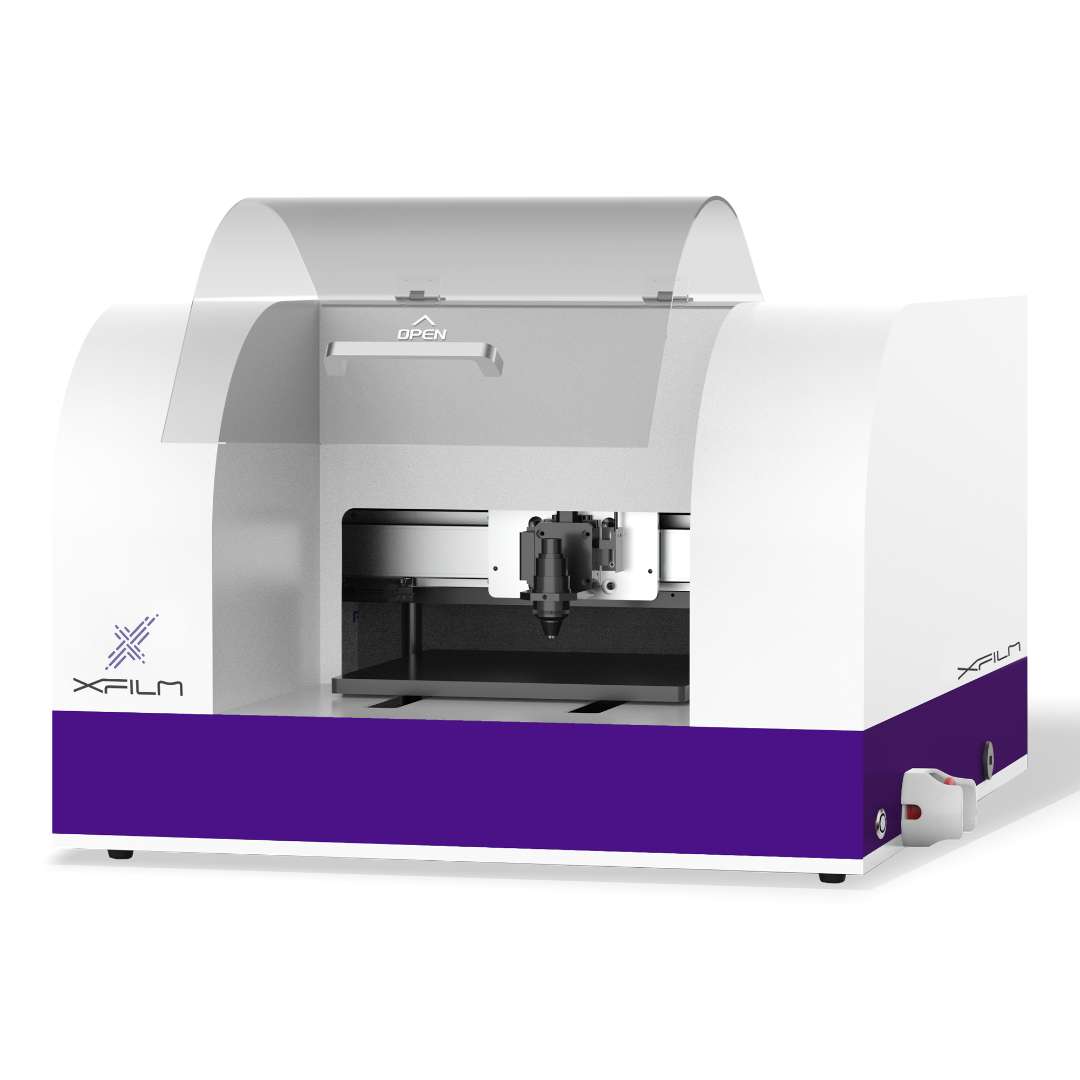

Xfilm埃利四探針方阻儀

/Xfilm

Xfilm埃利四探針方阻儀用于測量薄層電阻（方阻）或電阻率，可以對最大230mm 樣品進行快速、自動的掃描， 獲得樣品不同位置的方阻/電阻率分布信息。

超高測量范圍，測量1mΩ~100MΩ

高精密測量，動態重復性可達0.2%

全自動多點掃描，多種預設方案亦可自定義調節

快速材料表征，可自動執行校正因子計算

基于四探針法的Xfilm埃利四探針方阻儀，憑借智能化與高精度的電阻測量?jī)?yōu)勢，可助力評估電阻，推動多領域的材料檢測技術升級。
