應用背景

咖啡機作為現代家庭與輕辦公場景中常見的廚房小家電，正從基礎加熱沖煮向預約化、便捷化、可視化方向不斷升級。隨著消費者對晨間定時制作、操作直觀性、使用穩定性以及整機交互體驗的要求持續提升，具備顯示與預約控制能力的咖啡機產品正迎來更多創新與開發機會。

基于此，中微愛芯推出一款智能咖啡機控制板方案?？蓭椭蛻舾咝У赝瓿煽Х葯C產品開發，兼顧低成本、高穩定性與個性化顯示交互需求。

解決方案

該方案采用中微愛芯AiP8S3408芯片。AiP8S3408是一款基于1T8051內核的超值型觸摸MCU，內置8KBFlash、256BIRAM、256BXRAM、256BEEPROM，并集成Timer0/1/5、WDT、UART、ADC等多種常用外設資源，觸摸按鍵采用CCT結構，無需外加觸摸電容；同時芯片內部還集成16MHz高速振蕩器與32kHz低速振蕩器，并支持低電壓檢測功能。AiP8S3408片上資源配置完整，外圍電路精簡，兼顧開發靈活性、硬件集成度與量產落地效率，適合用于小家電控制板、顯示交互板等應用場景。

本方案面向咖啡機數碼管控制板開發，圍繞四位數碼管顯示與按鍵交互展開，可實現時間顯示、預約時間設定、預約使能、狀態切換與加熱控制等核心功能，從而構建出一套完整的咖啡機控制框架。

方案特點

工作電壓：120VAC/60Hz/900W

水箱容量：12CUP（1776ml）

溫度控制：具有自動保溫功能，干燒安全保護功能

本款咖啡機方案，搭載清晰四位數碼管，待機/預約狀態一目了然。支持時間、預約一鍵設定，HOUR/MIN長短雙調，操作高效省心。內置按鍵消抖、過零檢測與看門狗機制，防誤觸更穩定，且芯片有觸摸功能，可以換為觸摸按鍵。12小時制帶AM/PM顯示，預約邏輯完善，告別誤啟動，輕松開啟便捷精致的咖啡時光。

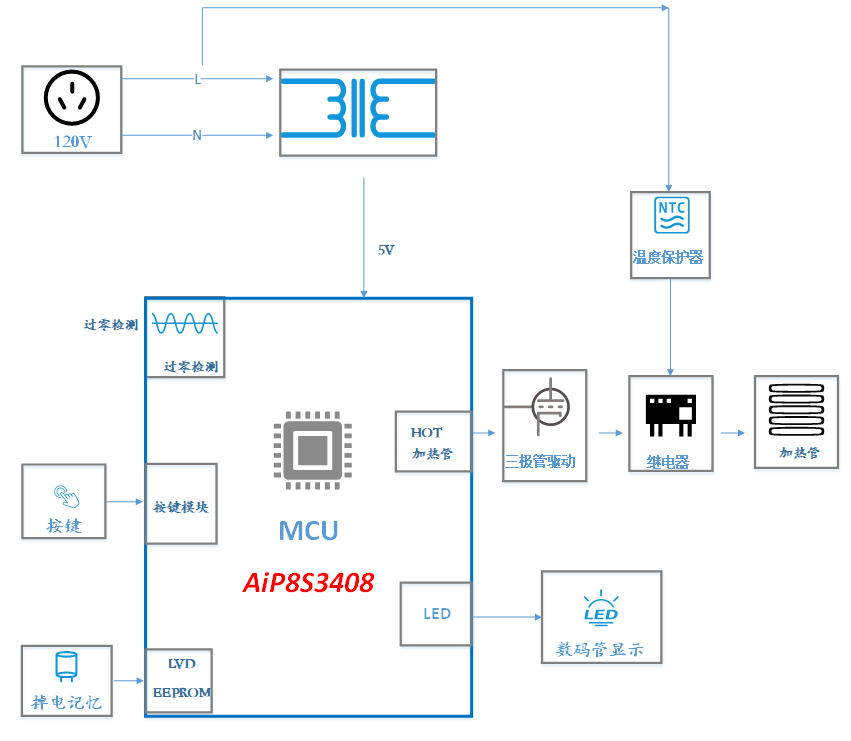

整機面貌

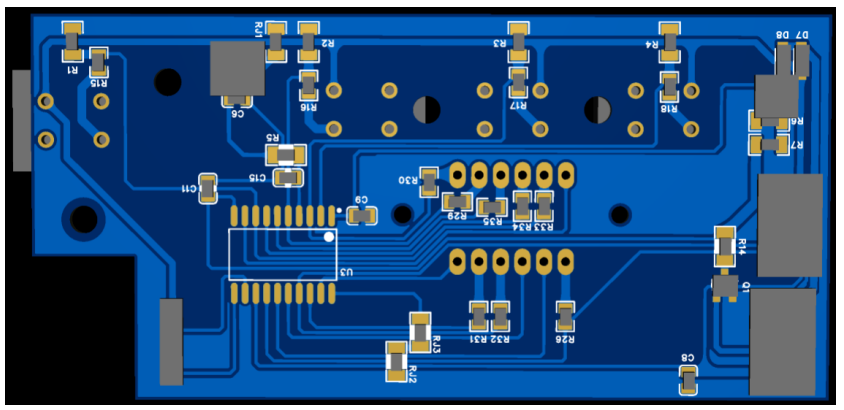

咖啡機PCB正面

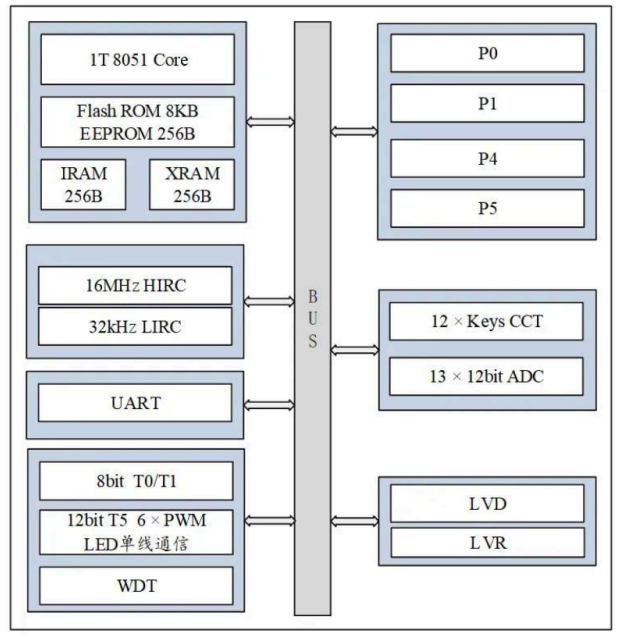

芯片資源

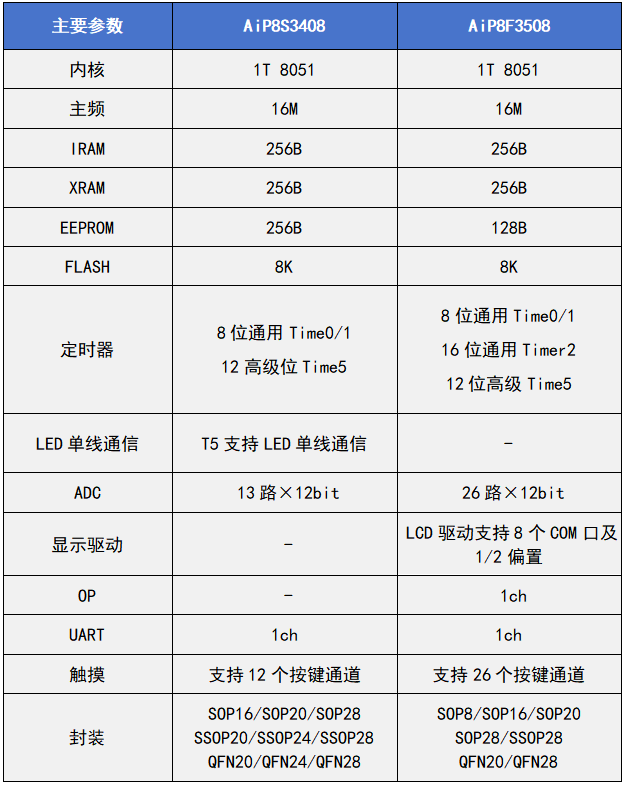

適用咖啡機的高性價比MCU：

結語

中微愛芯智能咖啡機控制板解決方案，以 AiP8S3408 高性價比 MCU 為核心，為客戶提供了一套穩定、可靠、易開發的咖啡機控制方案。該方案在顯示交互直觀性、預約控制完整性以及整機運行穩定性等方面具有顯著優勢，能夠滿足家用及輕辦公場景下對便捷化、定時化和體驗感的產品開發需求，是預約型咖啡機控制板開發中的理想選擇。

如果想了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
