在精密制造領域，微米級的表面缺陷可能導致整批產品返工甚至報廢。傳統光學顯微鏡受限于景深，只能觀測單一焦平面，芯片頂部引腳清晰而底部模糊，PCB焊點高度差需反復調焦確認，操作繁瑣且測量不全。超景深顯微鏡的出現，為微米級測量提供了全新解決方案。光子灣超景深顯微鏡以800萬像素成像、0.1μm測試分辨率、毫米級大景深掃描，實現復雜表面的非接觸全貌觀測，讓高精度測量從“單點突破”走向“全局掌控”。

超景深顯微鏡突破傳統景深限制

光學顯微鏡的景深指在不移動焦面情況下可清晰成像的縱向范圍，倍率越高景深越淺，導致工業樣品的高低起伏無法同時呈現。例如，檢測BGA封裝芯片時，焊球頂部與基板焊盤位于不同深度，傳統顯微鏡需拍攝多張焦面照片，操作繁瑣且難以系統性比較圖像，影響檢測客觀性。超景深顯微鏡通過光學與數字技術融合，突破景深限制，可在單次成像中同時獲取多個焦平面清晰信息，實現復雜表面結構的全面觀察。其核心價值在于三大跨越：從2D到3D測量，從單點對焦到全景成像，從主觀判斷到數據量化，為高精度測量提供必需的技術能力。

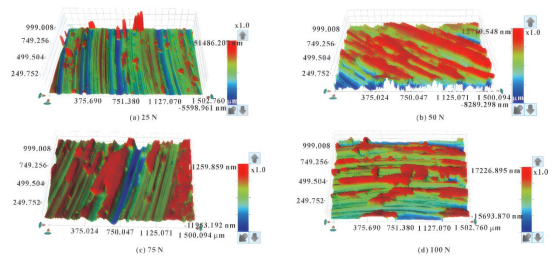

超景深顯微鏡三維成像

超景深顯微鏡工作原理

超景深成像依賴硬件精準控制與軟件智能算法協同。核心流程為：Z軸精密掃描采集多幀圖像→焦點評估算法提取清晰區域→像素級融合生成全焦圖像→三維數據建模實現測量分析。

自動對焦與多層掃描
硬件采用電動載物臺或可移動物鏡模塊，微米級步進精度縱向連續移動，同時采集不同焦面圖像序列。超景深顯微鏡Z軸控制精度可達微米級，配合800萬像素傳感器，可捕捉樣品微小起伏，非接觸測量避免樣品損傷，提高效率。

多焦平面圖像融合算法
軟件通過清晰度評估識別各焦面清晰區域，并將像素融合生成全焦圖像。同時記錄焦面高度數據，構建樣品三維模型，用于輪廓分析、體積計算和粗糙度評定。系統集成2D/3D測量功能，無需切換設備即可完成完整工作流程。

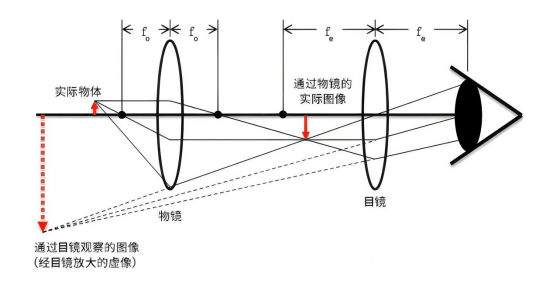

顯微鏡進行放大觀察的原理

超景深顯微鏡主要功能與技術優勢

超景深顯微鏡具備四大核心能力：

高分辨率成像：800萬像素傳感器+精密光學系統，呈現微米級表面結構；

2D/3D測量能力：支持高度測量、輪廓分析、體積計算、粗糙度評定；

非接觸檢測：保護易損樣品，如精密電子元件和柔性材料；

自動化分析：自動對焦、智能邊緣識別、報告一鍵生成，顯著提高檢測效率。

與傳統顯微鏡相比，超景深顯微鏡兼顧“看得清”和“量得準”，減少設備投入和操作時間成本。

工業應用場景

精密制造與工業檢測

PCB制造中，焊點高度差、助焊劑殘留可全景觀察，支持BGA、CSP等封裝。半導體晶圓劃痕、引腳彎曲檢出率顯著提升。模具制造中，可快速獲取型腔三維形貌，為工藝優化提供精準依據。

3D打印與增材制造
可分析打印件層間結合界面、支撐殘留和氣孔未熔合等缺陷，為工藝參數調整提供可視化依據。

材料科學與失效分析
金屬斷口三維形貌可區分韌窩、解理刻面、疲勞條紋，涂層厚度非接觸測量避免樣品破壞，真實反映結合狀態。

新能源與高端材料
電極涂布均勻性、太陽能電池柵線與印刷質量依賴超景深成像，高精度測量可快速識別厚度超差區域，支持優化制造工藝。

超景深顯微鏡將光學成像與數字處理深度融合，拓展景深并保持高分辨率，實現微米級非接觸測量。從精密電子到新能源材料，從質量管控到失效分析，其全景觀測與3D測量能力正成為現代制造業不可或缺的檢測工具。超景深顯微鏡助力工程師“看得清、測得準、用得便”，全面提升檢測效率和可靠性。

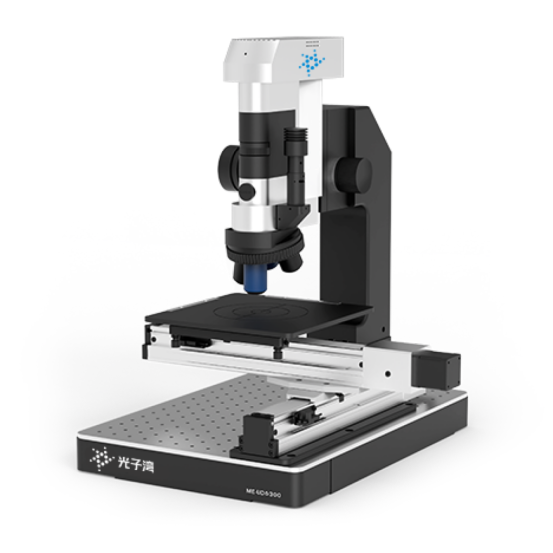

光子灣超景深顯微鏡

光子灣超景深顯微鏡用于對各種精密器件及材料表面進行亞微米級三維輪廓測量的檢測儀器。與傳統的光學顯微鏡不同，該設備擁有更大的景深、更廣的視野、更高的放大倍率、更全的觀測角度，足以應對各種極具挑戰的觀測場景。

超清數字成像器件，3840*2160 800W像素超高速實時傳輸

多種HDR技術結合運用，實現亮區暗區真實呈現

先進的遠心光學系統設計，保證真彩與銳利、低畸變圖像質量

光子灣超景深顯微鏡以大景深、三位量化、無損高效的特點，可精準觀測被攝物體的三維輪廓，為工藝優化提供數據支撐，是提升工藝質量從經驗判斷到數據驅動的關鍵一步。未來，光子灣科技將持續深化對超景深顯微鏡技術的研究與應用，助力高端制造領域的材料研發。
