2019年年初，三星和華為先后發布了自己的折疊屏手機。

其中，三星Galaxy Fold搭載了兩塊屏幕，采用了向內折疊的方式，但是這樣一來就產生了一個問題。折疊之后，兩塊屏幕之間存在一定的間隙，不能夠完美閉合，這就會給后續的使用造成一定的問題。為了解決這一問題，華為的Mate X則采用了向外折疊的方式。

近日，OPPO也公布了一組折疊屏的相關專利，為解決折疊屏手機在折疊狀態下如何完美貼合提供了另一種思路。

專利顯示，該專利（申請?zhí)朎P3379809A1）提供了一種折疊終端100（如圖1），包括主體1、柔性屏組件2、磁性吸合組件3和磁性緩和組件4。

其中，柔性屏組件2設置于主體1的表面上，主體1包括上部11、下部12，以及連接上部11和下部12的彎折部13，主體還包括相對設置的上端和下端。

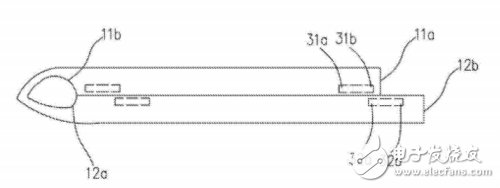

圖1 折疊終端第一狀態結構示意圖

折疊終端100中的磁性吸合組件3包括第一磁性吸合件31和第二磁性吸合件32，第一磁性吸合件31設置于上部11，且臨近上端，第二磁性吸合件32設置于下部12，且臨近下端。當上部11與下部12之間的夾角為0度時，第一磁性吸合件31吸合于第二磁性吸合件32。

磁性緩和組件4包括第一磁性緩和件41和第二磁性緩和件42，第一磁性緩和件41 設置于上部11，且臨近彎折部13，第二磁性緩和件42設置于下部12，且臨近彎折部13。當上部11與下部12之間的夾角大于或小于180度時，第一磁性緩和件41和第二磁性緩和件42相斥。

為實現維持貼合狀態，折疊終端100最主要的構件為第一磁性緩和件41和第二磁性緩和件42，以及第一磁性吸合件31和第二磁性吸合件32，請參見圖2：

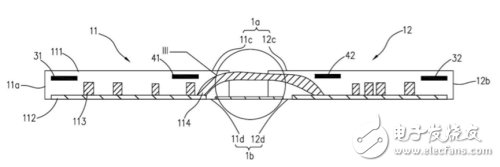

圖2 折疊終端第二狀態結構示意圖

第一磁性吸合件31和第二磁性吸合件32分別設置于上部11和下部12的端部上，當上部11 與下部12之間的夾角為0度時，第一磁性吸合件31與第二磁性吸合件32之間，將產生較強的吸合力，可以維持折疊終端100的彎折狀態，保證終端處于閉合狀態，且需要一定的力度才能將第一磁性吸合件31與第二磁性吸合件32分開，即需要一定的力度才能將終端打開，使之處于開合狀態。

第一磁性緩和件41和第二磁性緩和件42分別設置在上部11和下部12上，當上部11相對下部12彎折時，兩者之間將產生排斥力，可以防止折疊終端100不經意給大力合上，提高折疊終端100的可靠性。

需要了解的是上述的技術方案存在一個弊端，就是終端處于彎折狀態時，將出現如下圖3所示的第一磁性吸合件31和第二磁性吸合件32之間不能對準貼合情況。

圖3 折疊終端第三狀態結構示意圖

因此，該專利在上述提出的技術方案的基礎下，為了進一步降低第一磁性吸合件31和第二磁性吸合件32之間的對準貼合問題，在第一磁性吸合件31的兩端分別設置了第一貼合部31a和第二貼合部31b，在第二磁性吸合件32的兩端分別設置了第三貼合部32a和第四貼合部32b，當主體1處于彎折狀態時，第一貼合部31a將磁性貼合于第三貼合部32a上，第一貼合部31b磁性貼合于第四貼合部32b上。

另一方面，該折疊終端100還包括四個鐵磁屏蔽件，該四個鐵磁屏蔽件分別圍設于第一磁性吸合件31、第二磁性吸合件32、第一磁性緩和件41和第二磁性緩和件42的周面，可以降低磁性吸合組件3和磁性緩和組件4對折疊終端100殼體中其它電子元器件113的影響。

值得注意的是，如果采用OPPO的這種專利來保證折疊屏的貼合，那么采用的也應當是與華為相同的向外折疊方式。

以上便是對該專利的大概介紹，若想要了解該專利的具體內容，可就申請?zhí)朎P3379809A1到網上檢索該專利的申請文件。
