一、項目背景

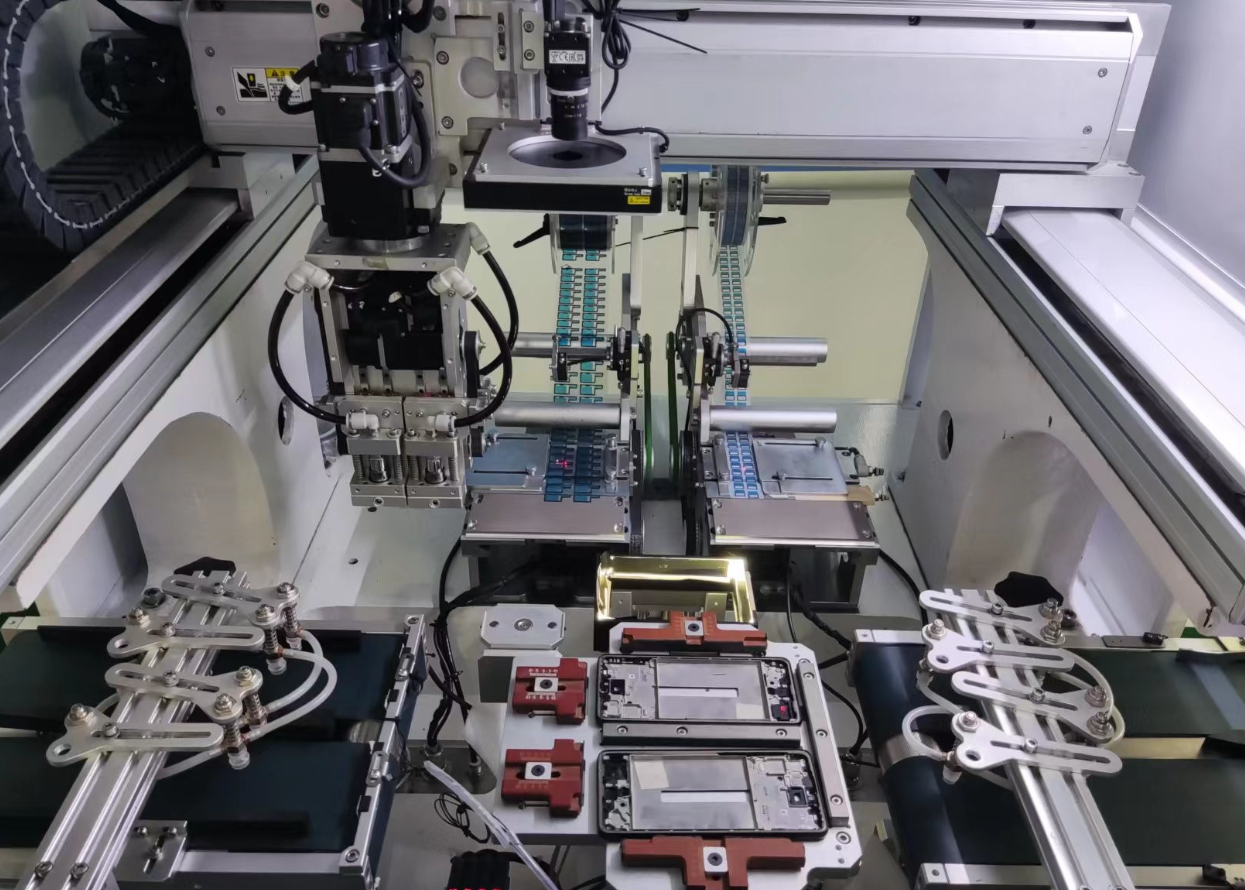

某手機屏幕全自動貼合生產線，核心控制設備為三菱FX5UPLC（CCLKIE主站），需驅動4臺松下A6EtherCAT協議伺服電機（貼合平臺X軸、Y軸、Z軸調節電機及OCA膠輥壓合電機），實現屏幕貼合的微米級定位（定位誤差≤±0.02mm）與多軸同步（同步誤差≤0.5ms），保障貼合良率（要求≥99.2%）。傳統采用“CCLKIE轉RS485+RS485轉EtherCAT”級聯方案，存在通訊延遲超100ms、軸間同步誤差超3ms、高頻電磁干擾致數據丟包等問題，導致屏幕偏光片貼合錯位，不合格率達5.8%。最終選用捷米特品牌JM-ECTM-CCLKIE協議轉換網關（EtherCAT主站+CCLKIE從站），構建穩定高效的通訊鏈路。

二、項目痛點

1.協議異構致定位精度不足：三菱PLC的CCLKIE協議與EtherCAT伺服存在協議壁壘，傳統方案通訊成功率僅86%，貼合平臺調節指令延遲超100ms，定位誤差達±0.08mm，偏光片貼合錯位率高，不合格品返工成本日均超2萬元。

2.多軸同步偏差大：X/Y/Z軸需協同完成屏幕對位（對位時間≤200ms），傳統方案軸間同步誤差超3ms，導致OCA膠壓合不均，出現氣泡、白邊等缺陷，影響屏幕顯示效果。

3.抗擾能力弱數據易丟包：車間貼片機、激光打標機產生高頻電磁干擾，傳統轉換設備數據丟包率超3.2%，日均通訊中斷1-2次，每次恢復需1.5小時，日損失產能超500片屏幕。

4.運維低效無數據追溯：無遠程診斷功能，故障需拆解設備排查（如檢查EtherCAT總線接線、伺服編碼器），平均處理時間超4小時；無本地數據緩存，中斷時貼合參數（壓力、速度）丟失，無法追溯不合格品原因。

5.PLC負載過高風險大：PLC需同時處理貼合邏輯控制與多協議數據轉發，CPU負載長期≥78%，急停響應延遲≥30ms，存在平臺碰撞損壞屏幕的風險（單塊屏幕成本超500元）。

三、捷米特JM-ECTM-CCLKIE網關功能簡介

網關深度整合工業網關、物聯網網關、邊緣計算網關、智能網關、數據采集器五大核心能力，適配精密電子組裝場景：

1.工業網關雙協議轉換：作為EtherCAT主站可管理8軸EtherCAT伺服，支持100Mbps以太網傳輸（傳輸延遲≤20ms）；作為CCLKIE從站無縫對接三菱FX5UPLC，實現控制指令與狀態數據雙向?qū)崟r轉換，保障微米級定位需求。

2.工業級穩定設計：IP30防護、-40~85℃寬溫（適配車間空調環境波動）、抗15kV靜電，符合EN61000-6-4電磁兼容標準，可抵御高頻設備干擾，數據傳輸穩定性提升98%。

3.邊緣計算網關優化：本地執行多軸同步校準算法（將X/Y/Z軸同步誤差控制在0.5ms內）、貼合參數濾波（消除高頻振動導致的壓力波動），減少無效數據傳輸量40%，將PLCCPU負載降至≤42%。

4.智能網關遠程運維：支持以太網接入運維平臺，實時監控伺服運行狀態（轉速、扭矩、編碼器位置）、通訊參數（丟包率、延遲），遠程修改網關配置（如伺服增益、同步周期），故障處理時間縮短至≤25分鐘；支持超閾值預警（如定位誤差超0.05mm時彈窗提醒）。

5.數據采集器+物聯網網關：內置64MB本地緩存（斷電保持72小時，滿足電子行業數據追溯要求），通訊恢復后自動補傳貼合參數；通過物聯網網關將設備運行數據（貼合次數、伺服故障率）上傳至云端MES，助力產能統計與預測性維護。

四、解決方案

1.協議無縫銜接：網關CCLKIE從站通過GXWorks3軟件完成組態，與PLC建立通訊鏈路，映射32字節輸入（伺服狀態、傳感器數據）與32字節輸出（貼合平臺控制指令、膠輥壓力設定）；EtherCAT主站配置100Mbps以太網，掃描4臺伺服（從站ID1-4），啟用分布式時鐘同步功能，形成“PLC指令-網關轉換-伺服執行-數據反饋”閉環。

2.同步與抗擾優化：依托邊緣計算網關本地運行多軸同步算法，實時校準X/Y/Z軸運動軌跡，同步誤差控制在0.5ms內；EtherCAT總線采用雙絞屏蔽線（阻抗100Ω），遠離激光打標機等干擾源≥2米，總線兩端配置終端電阻減少信號反射；網關采用雙24VDC冗余供電，避免單點斷電致通訊中斷。

3.運維與數據追溯：通過智能網關遠程監控設備狀態，減少現場拆解排查；數據采集器本地緩存貼合參數，確保數據不丟失；物聯網網關將數據上傳至MES系統，實現每片屏幕貼合參數的全生命周期追溯，滿足電子行業質量管控要求。

五、實施過程

1.前期準備：確認EtherCAT伺服寄存器地址、PLCCCLKIE映射表，安裝GXWorks3與捷米特網關配置軟件；制定車間布線方案（避開設備運動軌跡）。

2.硬件部署：網關固定于PLC控制柜35mm導軌，連接CCLKIE網線（PLCEthernet口→網關CCLKIE口）、EtherCAT總線（網關EtherCAT口→伺服EtherCAT口）、冗余電源與聲光報警器。

3.參數配置：設置網關CCLKIE從站IP192.168.1.15、EtherCAT同步周期1ms；在PLC中編寫數據讀寫程序，關聯HMI貼合參數顯示與報警控件。

4.聯調測試：驗證指令延遲≤20ms、同步誤差≤0.5ms、定位誤差≤0.02mm；連續72小時滿負荷運行，監測通訊中斷0次，數據丟包率0%。

六、應用效果與前后對比

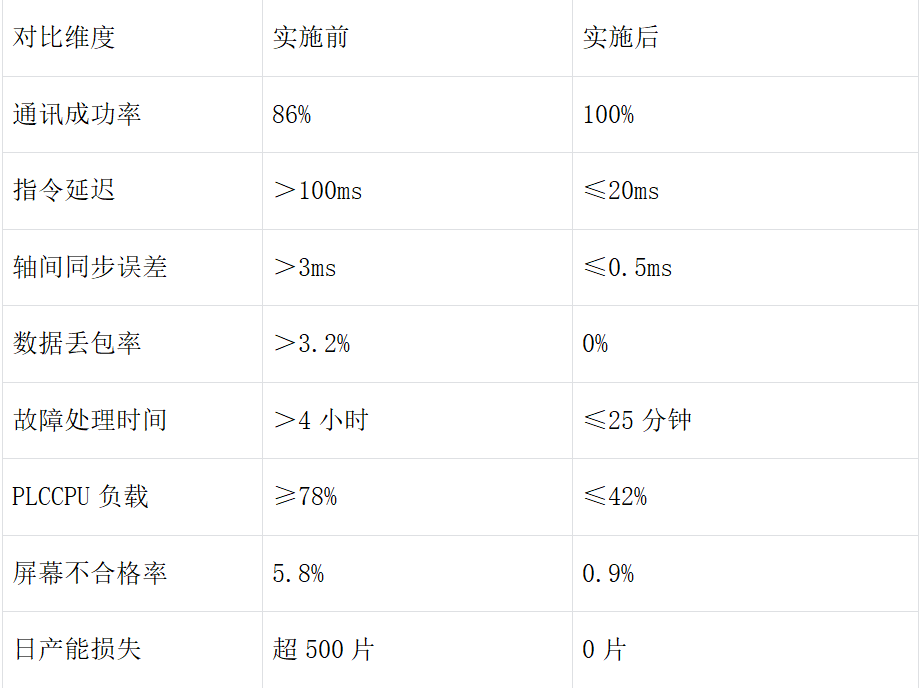

七、前景行業推薦

1.新能源鋰電（電芯疊片）：疊片機的X/Y軸EtherCAT伺服與三菱PLC通訊，網關邊緣計算保障極片疊合精度（≤±0.03mm），物聯網網關上傳數據至MES，符合鋰電行業質量追溯要求。

2.智能裝備（工業機器人）：裝配機器人關節EtherCAT伺服需與PLC高精度協同，網關低延遲（≤20ms）滿足軌跡控制需求，智能網關遠程運維減少停機時間。

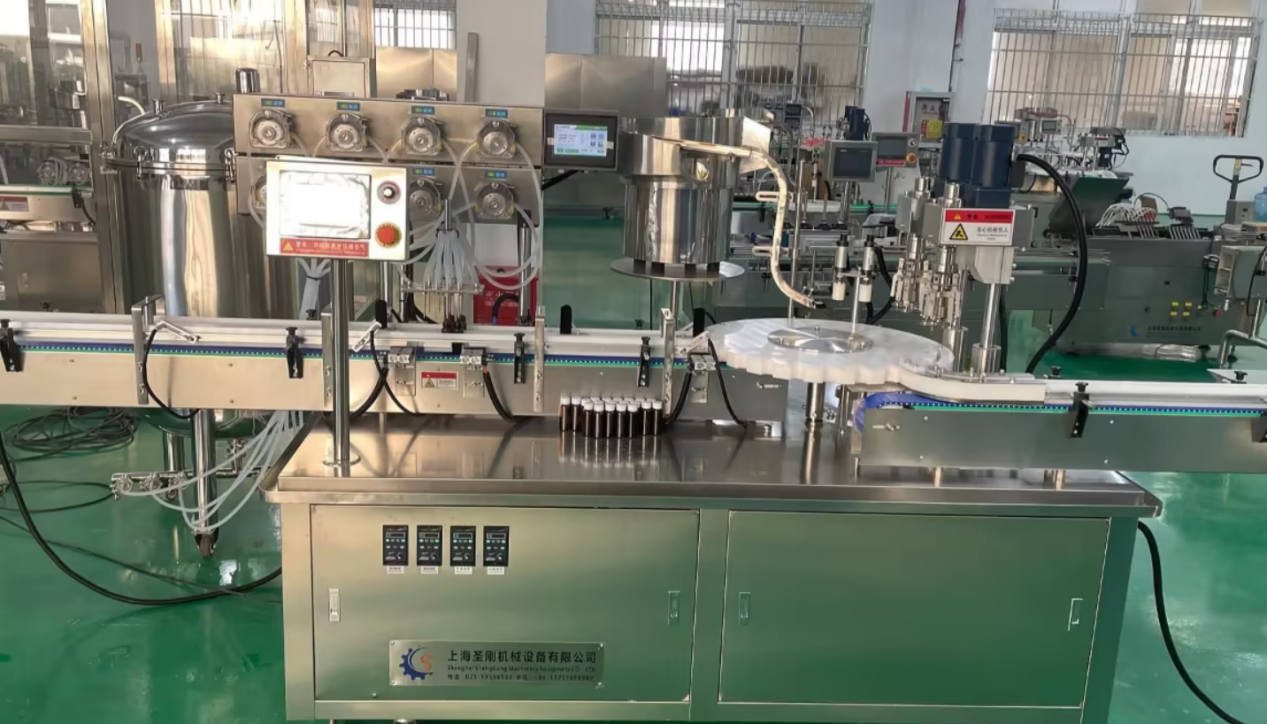

3.醫藥（口服液灌裝機）：灌裝機的計量泵EtherCAT伺服與PLC通訊，網關抗干擾設計適配潔凈車間，數據采集器緩存灌裝參數，符合GMP合規要求。

八、總結

本方案通過捷米特JM-ECTM-CCLKIE網關（整合工業網關、物聯網網關、邊緣計算網關、智能網關、數據采集器功能），徹底解決自動化精密電子組裝車間的協議異構、同步精度、抗干擾等痛點，實現三菱PLC與EtherCAT伺服的精準協同控制。方案不僅滿足當前屏幕貼合生產線需求，更可快速復制至新能源鋰電、智能裝備、醫藥等前景行業，為工業設備互聯提供“高精度+高穩定+高可追溯”的通訊支撐，助力企業降本增效、推進數字化轉型。
