GPS由空間衛星星座地面監控系統和用戶接受設備3部分組成。作為一種實時定位測速授時的導航系統，其在定位精度和觀測時間上面的優勢使其成為該領域的首選。

　　硬件電路設計

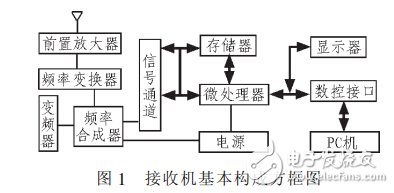

　　現有的GPS接收機基本構成方框圖如圖1所示。

　　本系統的信號接收機硬件主要包括4個功能單元：天線單元、射頻單元、相關器單元、微控制器單元。基于現有架構，結合各功能模塊的發展現狀，設計出一款彈載GPS接收機，以期實現實時定位、測速和授時。

　　相關核心模塊選型如下：

　　Zarlink公司生產的GP2015作為接收機的射頻前端，實現對信號的下變頻處理，GP2021芯片作為C/A 碼基帶相關器，對中頻數字信號進行解調和解擴，得到導航電文；TI公司的浮點型數字處理器TMS320C6747，對接收機自檢、測定、搜捕衛星信號，進行相關計算。

　　天線單元

　　天線單元主要由天線、濾波器和前置放大器組成，該單元電路圖如圖2所示 。天線的作用是將衛星信號極微弱的電磁波能轉化為相應的電流。濾波器用于抑制帶外的干擾信號。而前置放大器則是將信號電流予以放大，有時還兼有變頻作用。

　　射頻單元

　　該單元電路核心芯片采用ZARLINK公司推出的GPS射頻前端芯片GP2015 。它具有低功耗、低成本和高可靠性等特性，采用TQFP封裝，封裝尺寸小，工作電源電壓為3~5 V ，當芯片工作在3V電壓下，其功耗為200 mW。

　　GPS Ll信號通過天線、預選頻濾波器和低噪聲放大器后輸入到GP2015 ，GP2015將該射頻信號與不同頻率的本振信號經三級下變頻到中頻 （IF）， 在GP2021提供的5.714 MHz的采樣頻率下，將中頻信號變換成頻率為1.405 MHz的2位TTL電平輸出。所以，該單元的設計任務主要有兩個：晶體振蕩器設計和濾波電路設計。

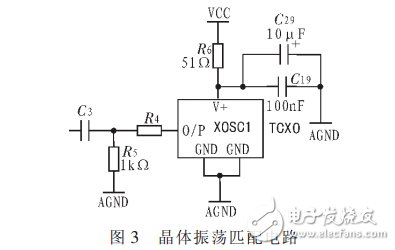

　　GPS接收機定位精度、信號的準確性和穩定性，以及信號的一致性要求較高，從而對標準基準時鐘穩定性提出了較高的要求。本系統采用高精度溫補型晶體振蕩器TCXO，該晶體振蕩器與外部匹配電路共同工作，產生穩定的10.000 MHz的基準時鐘信號，在25 標準溫度下，其調整頻差為士1ppm， 負載電容為15pF。 在電源與GND之間串接10uF和100 nF電容，以有效濾除電源雜波。晶體振蕩匹配電路原理圖如圖3所示。

?

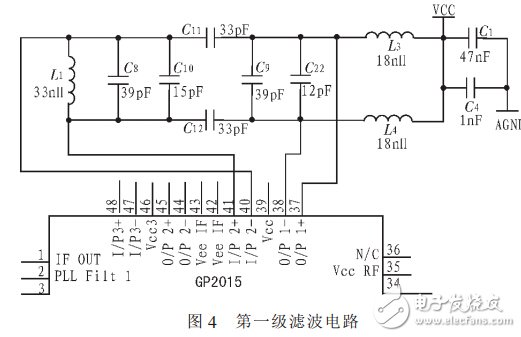

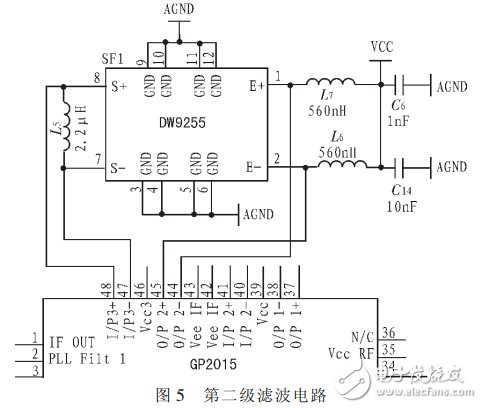

　　GP2015的濾波電路設計分為三級：第一級，設計為二階的切比雪夫濾波器，性能指標為中心頻率175.42 MHz ，帶寬為2MHz如圖4所示 ：第二級，濾波器采用Mitel 公司的聲表面濾波器DW9255，中心頻率為35.4 MHz， 帶寬為2MHz（如圖5所示），第三級，屬于GP2015片內濾波，它的作用是濾除進入A/D 轉換器的噪聲和干擾信號。
