本文為大家?guī)砝?4ls192的倒計時計數器設計。

30進制計數器的設計

采用74LS192芯片作為計數器，74LS192是同步的加減計數器，其具有清除和置數的功能。本實驗選擇兩片74LS192作為分別作為30的十位和個位。本實驗中將作為十位的計數器輸入端置為0011而將個位的輸入端置為0000。將兩片74LS192的置數端連出來與開關B 相連，開關B 控制置數端與高電平還是低電平，從而實現當30倒計時到00時，通過手動操作開關B 而可以重新開始倒計時，計數器的電路連接如下圖所示：

圖1：計數器電路設計

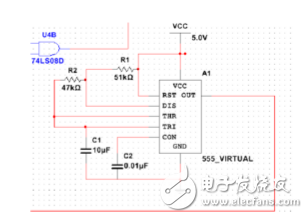

采用由555定時器組成的多諧振蕩器來產生周期為1s 的時間脈沖，從而為30秒倒計時提供了脈沖輸入。這里取R1=51kΩ，R2=47 kΩ，C=10μF。

由于震蕩周期T ≈0.7（R 1+2R2）C=0.7×（51kΩ+2×47 kΩ）×10μF=1.015s，顯然這樣的設計是符合實驗要求的。

圖2：555定時器組成的多諧振蕩器

RS 觸發器控制電路設計

將RS 觸發器應用到開關電路中能很好的對30秒倒計時進行控制。當B 開關打到右側時，無論A 開關打到哪側，倒計時均未開始；當B 開關打到左側時，A 開關打到右側開始倒計時，A 開關打到左側暫停倒計時。

圖3：RS 開關控制電路

實驗電路圖

運用Multisim13繪制的實驗電路圖如下所示：
