計數器是一個用以實現計數功能的時序部件，它主要用于時鐘脈沖計數、數字系統的定時、分頻和執行數字運算以及其他特定的邏輯功能，在科研、工業、農業等各個領域中具有重要的作用。本文以74LS192十進制可逆計數器為核心器件，結合中小規模的集成芯片，用設計了千進制可逆計數器，可以用于個人企業在生產過程中的產品自動計數；同時也可以用于教室、閱覽室、中小規模超市的人數統計等。

千進制可逆計數器的工作原理

千進制可逆計數器是在十進制可逆計數器的基礎上，通過三位十進制可逆計數器級聯實現千進制可逆計數器的。在進行加法計數時，當?shù)臀幌蚋呶贿M“1”時，進位輸出端輸出低電平；在減法計數中，當?shù)臀幌蚋呶唤琛?”時，借位輸出端輸出低電平。

千進制可逆計數器設計方法

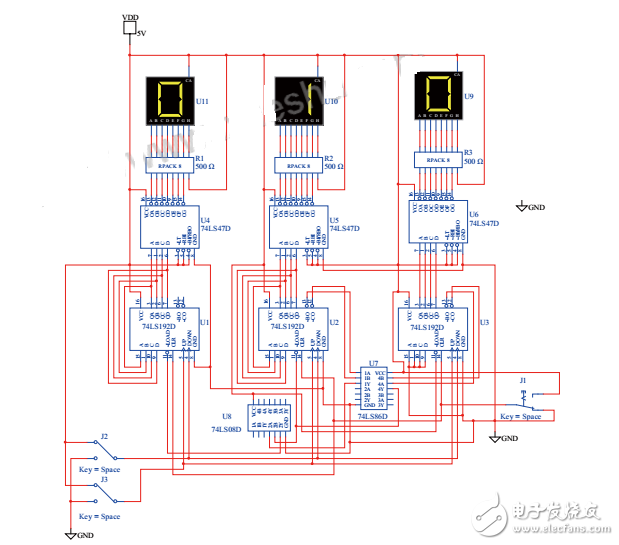

該設計方法電路圖如下圖所示，主要由3個74LS192、1個74LS86、3個74LS47和1個74LS08等構成。

說明：

1）U3為個位片，實現個位數的加減計數功能，U2為十位片，實現十位數的加減計數功能，U1為百位片，實現百位數的加減計數功能。

2）U3只要有采集信號（即計數脈沖）過來，其狀態就會發生翻轉。

3）“J3”接高電平，“J2”采集信號（即計數脈沖）為加法計數，當U3為9（即1001）時，下一個采集信號（即計數脈沖）過來時，向U2進“1”，U2的狀態發生翻轉；當U3、U2均為“9”（即1001）時，下一個采集信號過來，U2向U3進“1”，U3狀態發生翻轉。

4）“J2”接高電平時，“J3”采集信號（即計數脈沖）為減法計數，當U3為0（即0000）時，下一個采集信號（即計數脈沖）過來時，向U2借“1”，U2的狀態發生翻轉；當U3、U2均為“0”（即0000）時，下一個采集信號過來，U2向U1借“1”，U1狀態發生翻轉。

5）“J1”為復位開關，當其使74LS192的“CLE”端與電源接通時，計數器全部復位。
