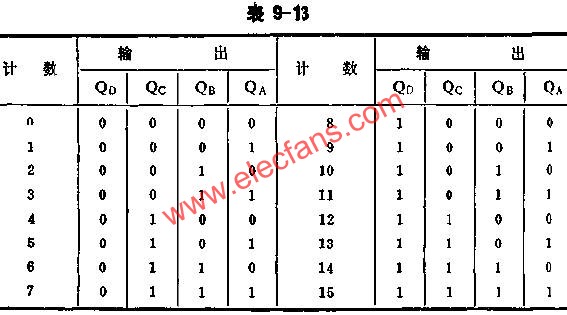

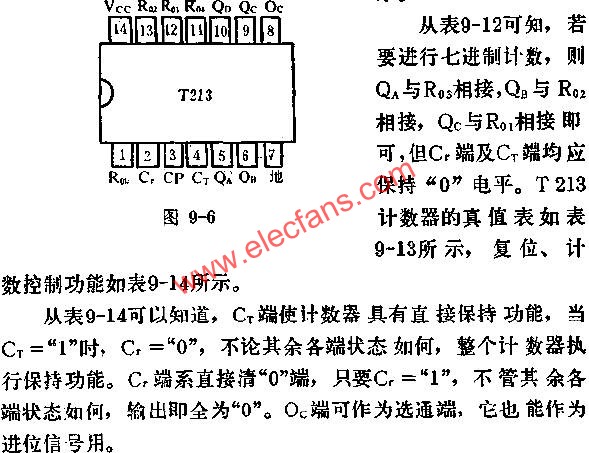

T213計數器內部由四級J-K觸發器串接成四位異步計數器,它的管腳外引線排列及功用如圖所示,將T213計數器的R01,R02,R03,R04端與QA,QC,QD輸出端連接成各種反饋線路,即可得到按標準的8421碼進行的N進制計數器.
??
T213 2-N-16可變進制計數器的應用電路圖
