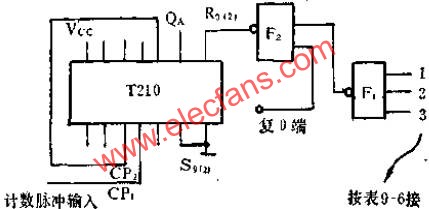

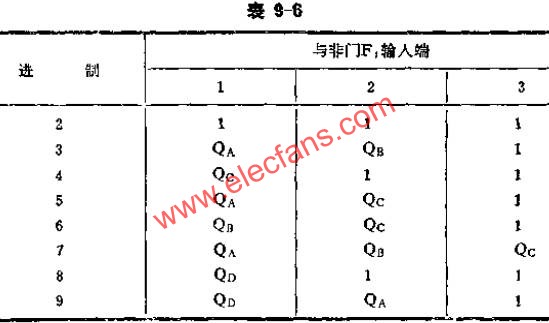

T210除了作為2-5-10進制計數器外,還可以接成9以內的N進制計數器,方法是在R0端上串接二個與非門電路,各級觸發器的輸出端按表中組合接在與非門F1的輸入端上,就可以構成10以內的可變進制計數器.圖中所示是可變進制計數器的連接方法,.其中與非門F2的第二個輸入端作為計數器的直接復"0"端.

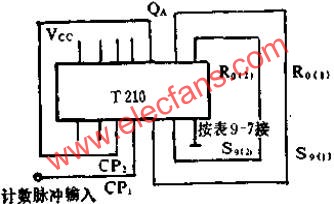

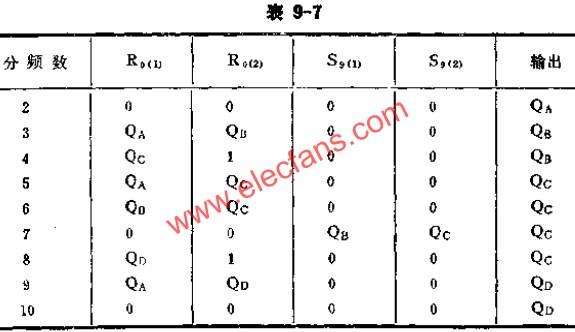

T210作N進制計數和分頻器的應用電路圖
