?復位電路工作原理

　　復位電路是一種用來使電路恢復到起始狀態的電路設備，它的操作原理與計算器有著異曲同工之妙，只是啟動原理和手段有所不同。

　　復位電路都是比較簡單的大都是只有電阻和電容組合就可以辦到了，再?gòu)?fù)雜點就有三極管等配合程序來進行了。為確保微機系統中電路穩定可靠工作，復位電路是必不可少的一部分，復位電路的第一功能是上電復位。一般微機電路正常工作需要供電電源為5V±5%，即4.75～5.25V。由于微機電路是時序數字電路，它需要穩定的時鐘信號，因此在電源上電時，只有當VCC超過4.75V低于5.25V以及晶體振蕩器穩定工作時，復位信號才會撤除，微機電路開始正常工作。

　 ?復位電路的作用

　　在上電或復位過程中，控制CPU的復位狀態：這段時間內讓CPU保持復位狀態，而不是一上電或剛復位完畢就工作，防止CPU發出錯誤的指令、執行錯誤操作，也可以提高電磁兼容性能。

　　無論用戶使用哪種類型的單片機，總要涉及到單片機復位電路的設計。而單片機復位電路設計的好壞，直接影響到整個系統工作的可靠性。許多用戶在設計完單片機系統，并在實驗室調試成功后，在現場卻出現了“死機”、“程序走飛”等現象，這主要是單片機的復位電路設計不可靠引起的。

　 ?基本的復位方式

　　單片機在啟動時都需要復位，以使CPU及系統各部件處于確定的初始狀態，并從初態開始工作。89系列單片機的復位信號是從RST引腳輸入到芯片內的施密特觸發器中的。當系統處于正常工作狀態時，且振蕩器穩定后，如果RST引腳上有一個高電平并維持2個機器周期（24個振蕩周期）以上，則CPU就可以響應并將系統復位。單片機系統的復位方式有：手動按鈕復位和上電復位

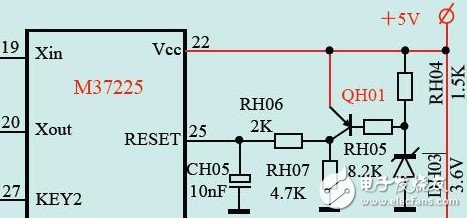

? ? ? ? 典型復位電路圖

　 ?手動按鈕復位

　　手動按鈕復位需要人為在復位輸入端RST上加入高電平（圖1）。一般采用的辦法是在RST端和正電源Vcc之間接一個按鈕。當人為按下按鈕時，則Vcc的+5V電平就會直接加到RST端。手動按鈕復位的電路如所示。由于人的動作再快也會使按鈕保持接通達數十毫秒，所以，完全能夠滿足復位的時間要求。

　　看門狗型復位電路

　　看門狗型復位電路主要利用CPU正常工作時，定時復位計數器，使得計數器的值不超過某一值;當CPU不能正常工作時，由于計數器不能被復位，因此其計數會超過某一值，從而產生復位脈沖，使得CPU恢復正常工作狀態。典型應用的Watchdog復位電路如圖7所示。此復位電路的可靠性主要取決于軟件設計，即將定時向復位電路發出脈沖的程序放在何處。一般設計，將此段程序放在定時器中斷服務子程序中。然而，有時這種設計仍然會引起程序走飛或工作不正常。原因主要是：當程序“走飛”發生時定時器初始化以及開中斷之后的話，這種“走飛”情況就有可能不能由Watchdog復位電路校正回來。因?yàn)槎〞r(shí)器中斷一真在產生，即使程序不正常，Watchdog也能被正常復位。為此提出定時器加預設的設計方法。即在初始化時壓入堆棧一個地址，在此地址內執行的是一條關中斷和一條死循環語句。在所有不被程序代碼占用的地址盡可能地用子程序返回指令RET代替。這樣，當程序走飛后，其進入陷阱的可能性將大大增加。而一旦進入陷阱，定時器停止工作并且關閉中斷，從而使Watchdog復位電路會產生一個復位脈沖將CPU復位。當然這種技術用于實時性較強的控制或處理軟件中有一定的困難

　　看門狗型復位電路
