采用通用微處理器實現密碼算法雖然靈活性好，但性能不佳，實現速度也較慢。而采用專用ASIC針對特定密碼算法進行加速，靈活性不高。RISC結構密碼專用微處理器設計是面向通用微處理器與高效密碼處理器的結合，在RISC結構中整合了一個密碼運算單元，并且這些運算單元是基于可重構的，對它配置不同的信息可以完成不同的算法，該運算單元與算術運算單元ALU并行工作，并訪問同一個寄存器文件[1]。RISC體系結構作為計算機設計策略的一種類型己愈來愈多地應用于計算機的體系設計中。RISC結構的指令系統中，采用大量的寄存器——寄存器操作指令，但只有l(wèi)oad／store指令可以訪問內存。從內存中取出的數據要送到寄存器，在寄存器之間對數據進行快速處理，從而避免了由于頻繁訪問內存而降低執行速度[2]。RISC指令尋址模式和指令操作都相對簡單，這雖然有利于簡化微結構實現，但是在進行大量數據流處理特別是密碼運算時，由于它需要存儲較多的數據，所以必須頻繁地利用load／store指令控制數據的進出，這需要占用較多的指令和較多的時鐘周期。因此，針對上述問題，本文在32位RISC密碼專用微處理器中設計了一個專用存儲單元用來存放密碼運算的相關數據，在密碼運算時可以對其直接訪問，大大減少了指令條數，提高了密碼運算效率。

1 應用分析

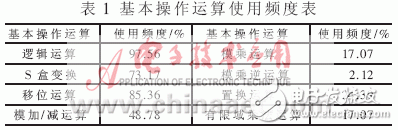

通過對DES、RIJNDAEL、SERPENT、RC6、IDEA等分組密碼算法的分析，很多不同分組密碼算法具有相同或相似的基本操作運算，或者說，同一基本操作運算在不同的算法中出現的頻率也不相同，如表1所示。

在表1所示常見操作中：S盒變換需要用到查找表LUT數據，算法不同，S盒查找表的大小也不相同，例如，DES是8個6～4的查找表，AES是1個8～8的查找表；位置換操作需要用到相關的控制信息，不同的置換其控制信息也不相同，例如，DES算法就用到了六種置換的控制信息；有限域乘法運算中需要對不可約多項式和乘數多項式進行配置；密碼運算中還有密鑰及運算生成的子密鑰數據。由此可見，密碼運算中需要存儲大量的不同類型的數據，每種數據的存儲量大小也各不相同。這就決定了基于RISC結構的密碼專用微處理器需要具有較靈活的存儲結構。

因此，為了提高密碼運算的執行效率，在密碼微處理器中可以設計一個內部的專用存儲單元，用來存儲密鑰和一些特定的配置數據。對專用存儲單元的訪問要結合密碼運算單元的特點才能具有較好的靈活性。因此在本設計中，微處理器完成密碼運算時使用專用存儲單元，而完成其他運算時則使用數據存儲器。這樣，既具有了其專用性又保留了其通用性，能夠高效地實現密碼算法[3]。

2 專用存儲單元的設計

2.1 整體結構

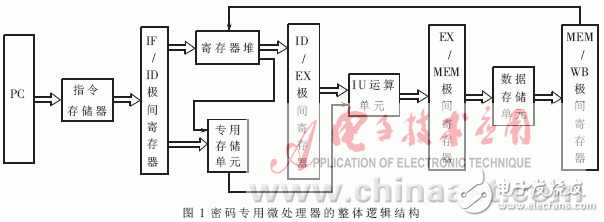

密碼專用微處理器在支持原load指令和store指令訪問數據存儲單元的基礎上，硬件上又加入了專用存儲單元的訪問邏輯。專用存儲單元與數據存儲單元分離獨立地存儲相應的數據，這樣就減少了大量RISC結構中難以避免的寄存器與存儲單元交換數據的指令[4]。密碼專用微處理器的整體結構如圖1所示。

專用存儲單元放置于IF/ID極間寄存器之后，在進行密碼運算時，操作數從寄存器堆中取出，對于密碼運算的配置信息，則從專用存儲單元中取出直接進入IU運算單元完成配置。

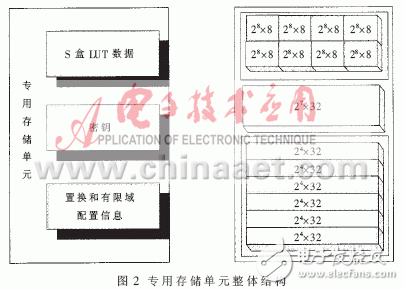

專用存儲單元共分為三個模塊：S盒模塊、密鑰模塊、bit置換和有限域模塊，每一個模塊又由一些地址位寬和數據位寬各不相同的RAM組成,如圖2所示。

圖2中，存放S盒LUT數據部分由8個28×8的RAM構成，存放密鑰部分由1個27×32的RAM構成，存放置換和有限域配置信息部分由6個24×32的RAM構成。三個存儲模塊統一編址，對于S盒存儲模塊前2bit進行譯碼，后8bit進行尋址;對于密鑰存儲模塊前3bit進行譯碼，后7bit進行尋址;對于存儲置換和有限域模塊，前6bit進行譯碼，后4bit進行尋址。訪問專用存儲單元時由Opcode及指令字中其他字段參加譯碼來控制對不同數據的訪問。

2.2 S盒存儲模塊

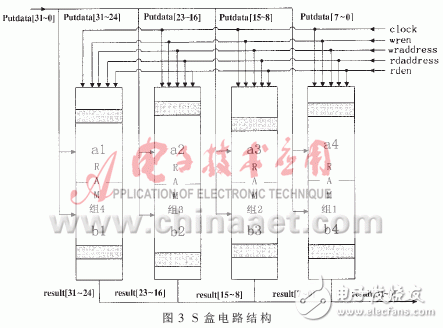

通過對DES、AES、IDEA等41種分組密碼算法分析可知，有30種算法使用了S盒替代操作，共計十種不同類型的S盒，十種S盒中為二種以上不同算法所使用的僅有4×4、6×4、8×8、8×32 四種S盒，其他六種不同類型的S盒查表操作可以采用以上四種S盒查表操作或邏輯運算實現[5]。本設計的S盒實現方式是基于查找表LUT（Look Up Table）的實現方式，將S盒查找表存儲在RAM中，操作數作為讀地址。這種方法占用較多存儲單元，但運算速度快，最主要的是它具有可配置性，能滿足當前多種密碼運算的需要，并且不進行配置時它本身不帶有任何算法信息，使得本身更具有安全性。S盒電路結構如圖3所示。

S盒代替電路在設計上考慮支持8×8、8×32、4×4、6×4四種查表模式，采用RAM組的設計方式，為支持32bit的數據路徑，采用了4個雙端口28×8的RAM組并聯電路，即2個28×8的RAM構成一個RAM組。
