NI VeriStand是一款用于配置實時測試系統應用的軟件環境，如硬件在環(HIL)測試系統等。當向NI VeriStand添加實時I/O接口時，用戶能夠快速配置多種標準模擬、數字和通信總線接口。另外，用戶還可以使用NI VeriStand，通過基于FPGA 的I/O接口創建用戶自定義的I/O硬件。本文說明了使用基于FPGA I/O接口的益處，以及如何同NI VeriStand一起使用它們。

1. 什么是基于FPGA的I/O接口？

現場可編程門陣列（FPGA）是一種可重復編程硅片，具有專用集成電路（ASIC）等硬件邏輯實現的卓越執行性能和可靠性，以及基于軟件或固件實現的靈活性。利用可配置邏輯塊和可編程連線資源，用戶無需在物理層上更改設備，即可對FPGA進行配置，以實現自定義硬件功能。相反的，用戶在軟件中開發數字計算任務，并將其編譯成比特流文件，其中包含F(xiàn)PGA邏輯和連線組件如何進行配置和連接等信息的。

2. 為什么在實時測試應用中使用FPGA？

利用用戶自定義的基于FPGA的I/O接口，可以創建自定義I/O設備，實現信號處理、仿真、觸發和控制等任務，為用戶提供I/O接口，很好地滿足應用需要。此外，由于I/O接口基于FPGA，用戶還可以輕松地重新配置接口特性，以滿足新的要求，或者在不更改硬件設置的情況下創建能夠用于多項應用的測試系統。

自定義I/O是在實時測試應用中使用FPGA的最主要原因之一。超過100款的C系列信號調理模塊為用戶應用提供專用接口。將信號調理模塊的多樣性與基于FPGA的I/O設備的靈活性相結合，用戶可以快速創建具有自定義定時和觸發功能的I/O接口，從而完全滿足用戶的實時測試要求。

另外，用戶還可以使用FPGA完成數據預處理和后處理，從而減少執行實時測試應用程序的微處理器的負擔。例如，F(xiàn)PGA可以采集來自編碼器的數字信號，并根據此信號計算出速度和加速度，然后將這些信息傳輸給實時測試應用程序。

另外，在實時測試應用中使用FPGA還可以幫助你增加高速閉環控制功能。例如，用戶可以在FPGA上運行一個運動控制器，同時由實時應用程序?yàn)榭刂破魈峁┰O(shè)定值。這樣，閉環控制的響應速度能夠大大提高，實現更加精確的系統控制。無刷直流電機的控制是此方法的一個應用實例。

此外，用戶還可以用FPGA來仿真HIL測試中的各種傳感器。FPGA是傳感器仿真的理想選擇，主要因?yàn)镕PGA能夠適應多種類型傳感器的精確定時要求。用戶能夠?qū)崿F(xiàn)納秒級分辨率的傳感器仿真，更加真實地模擬傳感器對于信號的響應。在許多情況下，傳感器的功能不受響應速度的影響。FPGA的物理并行性使其成為實現真實器件行為仿真的理想選擇。NI VeriStand外接式附件社區提供FPGA傳感器仿真外接式附件供下載。

關于FPGA在實時測試應用中使用優勢的更多信息，請參考FPGA技術介紹：五大優勢和FPGA – 深層分析。

3. 自定義FPGA特性與NI VeriStand的協作方式

在典型應用中，開發人員負責完成自定義FPGA邏輯的編程、FPGA邏輯與實時處理器上執行的應用程序之間的通信機制，以及實時應用程序中的數據預處理和后處理。NI VeriStand提供的框架實現了后面兩個部分，即通信機制和數據處理，從而減少了實時測試應用程序使用FPGA所需的開發工作量。要在NI VeriStand上應用FPGA特性，用戶只需開發FPGA特性，然后使用XML文件描述用戶的FPGA特性與NI VeriStand實時測試應用程序之間的接口，從而減少了開發工作量。

用戶從NI LabVIEW軟件中的模板項目開始著手創建NI VeriStand FPGA特性，此模板包含了與用戶NI VeriStand應用程序接口所需要的代碼。用戶可以使用LabVIEW來定義此框架中的自定義FPGA功能，編譯FPGA特性，為FPGA特性編輯XML文件。完成以上步驟以后，用戶只需要選擇XML文件即可將此特性添加到NI VeriStand系統定義中。XML文件告訴NI VeriStand如何與用戶特性接口，以及自動提供它的輸入、輸出和在NI VeriStand系統瀏覽器中的參數，從而用戶可以設置數值以及與其它實時任務的連接，就像對其他任何硬件接口進行操作一樣。例如，如果用戶定義了一個帶PWM輸出的FPGA特性，那么可以使用NI VeriStand系統瀏覽器來設置通道參數，例如周期和初始值等，并將占空比輸入映射到用戶實時測試應用程序中的另一個通道中，如圖1所示。

圖1. 在系統瀏覽器中配置NI VeriStand FPGA特性

用戶在部署NI VeriStand實時應用程序時，NI VeriStand將用戶編譯的FPGA特性自動下載至硬件接口。

圖2. NI VeriStand FPGA 特性模板

定時引擎

定時引擎通過NI VeriStand系統瀏覽器進行配置，使FPGA與NI VeriStand實時應用程序以及系統中的其它硬件I/O設備實現同步。在用戶的NI VeriStand實時應用程序部署完成之后，加載用戶的FPGA特性，同時定時引擎等待來自NI VeriStand的啟動條件。

圖3. 初始化定時引擎

在用戶的實時應用程序確認啟動觸發之前，NI VeriStand設置循環速率(μs)、寫入RTSI和使用外部定時參數。這三個參數完成定時引擎的同步模式(主、從或不同步)配置，并設置用戶特性與NI VeriStand實時應用程序之間的通訊速率。

NI VeriStand – 生成PXI FPGA時鐘子VI以生成時鐘，此時鐘用來為下文討論的通信循環以及同步處理定時。在主模式下，F(xiàn)PGA利用在其上運行的循環計時器對通信循環進行計時，并將時鐘導入到實時系統集成(RTSI)總線上，以便同步其它硬件設備。在從模式下，F(xiàn)PGA監控RTSI總線，并用RTSI0上獲取的時鐘對通信循環進行定時。在非同步模式下，F(xiàn)PGA用自帶的循環計時器對通信循環進行計時，并且不向RTSI總線導出任何信號。

除了實現硬件同步，定時引擎還能實現與NI VeriStand實時應用程序的同步。圖4所示為通信循環的一部分。

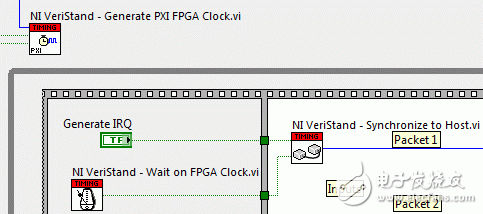

圖4. NI VeriStand與FPGA同步

NI VeriStand – 等待FPGA時鐘子VI用作通信循環的循環計時器，等待來自NI VeriStand – 生成PXI FPGA時鐘子VI的時鐘信號。另外，在主機模式下，NI VeriStand在確認啟動控制之前，先確認產生IRQ。在確認產生IRQ之后，NI VeriStand – 與主機同步子VI在通信循環的每個迭代中確認一個中斷。如果FPGA被設置為主機，NI VeriStand實時應用程序的執行將通過此IRQ信號由FPGA進行定時。

通信循環

通信循環負責發送和接收NI VeriStand實時應用程序的數據。由于NI VeriStand按照硬件計時單點方式更新通道，F(xiàn)PGA必須按照NI VeriStand引擎中的主控制循環所規定的速率運行通信循環。欲了解NI VeriStand引擎的更多信息，請參考NI VeriStand幫助。

通信循環的定時由NI VeriStand – 等待FPGA時鐘子VI來實現，此子VI作為循環計時器，等待前述的NI VeriStand – 生成PXI FPGA時鐘子VI來生成時鐘。

圖5. 數據通信循環

如圖5所示，采取64位數據包格式的數據，通過DMA先入先出內存緩沖(FIFO)，發送至NI VeriStand實時應用程序，另外，通過DMA FIFO來接收來自NI VeriStand實時應用程序的、采取64位數據包格式的數據。

發送至NI VeriStand的第一個數據包包含了來自NI VeriStand – 與主機同步子VI的信息，該信息解釋了FPGA循環是否在此之后運行。發送至主機的其他數據包中包含了由FPGA執行的測量或計算數據。數據包通過寫入到For循環中的NI VeriStand – 發送數據包至主機子VI進行發送，此VI負責寫入到DMA_READ FIFO。DMA_READ FIFO在項目瀏覽器中進行定義，并且必須指定其深度，使其中的元素?cái)?shù)目至少等于每次迭代傳輸?shù)臄?shù)據包大小。

數據通過DMA_WRITE FIFO發送至FPGA，DMA_WRITE FIFO也在項目瀏覽器中進行定義。另外，必須規定其深度，使其中的元素?cái)?shù)目至少等于每次迭代傳輸?shù)臄?shù)據包大小。通過For循環中的NI VeriStand – 接收主機數據包子VI讀取FPGA上的DMA_WRITE FIFO。配置For循環時，必須使其迭代次數與While循環的每次迭代所需讀取的數據包數目相同。然后，分割數據包，并發送至用戶FPGA的適當部分。在圖5中，黃色標題的子VI代表I/O資源。此循環中采集或生成的所有I/O均與NI VeriStand以及系統中的其它硬件設備同步。

并行處理循環

并行處理循環是NI VeriStand構架中的自定義FPGA特性的最后一部分。這些循環之所以稱為并行，是因?yàn)樗鼈兯捎玫臅r(shí)鐘不是NI VeriStand通信循環以及系統中其它硬件的定時時鐘。這些循環可以簡單地從自定義定時I/O上采集或生成數據，或者負責完成自定義測量和生成，例如PWM I/O。另外，它們也可以用來協助處理從NI VeriStand發送至FPGA的數據。圖6所示的模板實例包含了PWM輸入和輸出。

圖6. 并行PWM循環

如圖5和6所示，并行處理循環通過局部變量完成通信循環的數據發送/接收。通信循環只按照自己的運行速率更新這些本地變量，并且只將本地變量的當前值(無緩沖)發送至NI VeriStand主機。并行循環的數據被通信循環抽選，但是并行循環的定時并不受通信循環的影響。

5. 后續步驟

對于實時測試應用，基于FPGA的I/O接口具有許多優勢。利用這些接口，用戶能夠創建自定義I/O設備，實現信號處理、仿真、觸發和控制等任務的合并，另外這些I/O設備可以方便地重新進行配置，以滿足新的要求，或者創建能夠用于多種應用程序的測試系統，而無需更改硬件設置。NI VeriStand提供了一個實現通信機制和數據處理的框架，從而降低了在實時測試應用中使用FPGA所需要的開發工作量，使用戶能夠集中于FPGA功能的開發。然后，用戶可以像處理其它硬件I/O接口一樣，將FPGA特性無縫地插入到NI VeriStand中，并使用基于配置的環境完成其余的實時測試應用。
