自1955年，波利設計的無線遙控器上市，從紅外遙控到物聯網立體化控制，“遙控”裝置的應用從幾個特定的家用電器發展到和軍事、生活和工業生產等方方面面各個行業，控制媒介也從可見光發展到無線電多種調制方式。而隨著無線技術應用的越來越廣泛，用戶對產品的要求也越來越苛刻。加上需求量的不斷加大，如何多快好省的完成產品測試就成了各個遙控器生產商面臨的迫切問題。RIGOL的技術支持工程師們經過對玩具遙控器、汽車遙控鑰匙、電動窗簾遙控器和智能燈遙控等多個遙控裝置生產廠商的測試過程了解，結合RIGOL產品為廣大用戶提供了一整套解決方案。

　　圖一：遙控?zé)裟K測試現場

　　整個遙控裝置分為兩大塊：發射器和接收模塊，其中發射器一般是獨立的，而接收模塊則和執行機構綁定在一起，因此測試也分為遙控器測試和接收模塊測試兩個部分。

　　遙控器測試

　　目前遙控器使用的主要調制方式是ASK、FSK等，汽車遙控鑰匙主要使用的載波頻率點以315MHz和433MHz為主，而玩具遙控器使用的頻率點一般在100M以下，例如27.145MHz、49.86MHz等，目前流行的智能燈遙控一般使用2.4GHz的藍牙信號。在生產測試過程中測試工程師們關注的幾個維度主要有：

　　A，技術要求。測試遙控器的技術要求主要有調制中心頻率、發射功率、頻譜圖、功能測試和測試數據存儲。

　　B，速度。為了達到一定產量，完成生產任務，速度是考慮測試方案時最重要的要素之一；

　　C，成本。任何時候，成本都是一個企業的一條重要生命線；

　　在遙控器測試的技術要求中，中心頻率、發射功率為核心數據，是基本上所有種類的遙控器都需要測試的項目，而頻譜圖和功能性測試在生產中一般二選一。測試數據的存儲備份功能則通常是對品質要求較高和代工型企業所需求的。

　　圖二：某玩具遙控器測試現場

　　在保證品質的情況下盡可能的提高測試速度是所有企業的共同需求，在這里可以通過兩方面的手段來加快測試速度，提高生產效率：

　　A，提高儀器本身的測試速度和便捷性。對于儀器本身，用戶們希望儀器能在被測產品工作之后立刻產生測試譜線和頻率、幅度數據，但是往往這需要一個時間過程。RIGOL的DSA系列頻譜分析儀具備快速響應的特性，同時其“連續峰值”功能，可以保證在信號譜線被捕捉到的同時，實時捕獲當前的調制載波頻率和發射功率，連帶工人操作被測產品時間測試速度達到5s/個。

　　圖三：RIGOL-DSA1020測試界面

　　B，定制化測試系統，以實現自動化測試。為了進一步加快測試速度，同時實時保存測試數據，進一步統一產品的測試評判標準，RIGOL工程師為客戶開發了一款遙控器自動測試軟件。測試工人只需要按下遙控按鈕，所有測試流程和判斷將由電腦軟件完成，工人只需要看電腦上的結果顯示按鈕是否為綠色即可。使用系統后，測試速度達到2s/個產品。

　　圖四：某汽車遙控鑰匙自動化測試現場

　　成本方面，RIGOL的DSA800系列頻譜儀，以9KHz～7.5GHz的帶寬的全數字技術頻譜分析儀，工業級的性能和穩定性達到了同行業的一流水平，而價格僅在萬元以下，同比性?xún)r(jià)比領冠業內！

　　圖五：RIGOL的DSA875-TG頻譜分析儀

　　接收模塊測試

　　遙控裝置組成的另外一環是接收模塊，接收模塊一般是一塊很小的電路板，但是其一般金額執行機構連在一起，例如汽車遙控的接收模塊就和門窗鎖、后備箱等的控制器連在一起。

　　圖六：某遙控接收電路模塊

　　遙控接收模塊的測試較為復雜，其大致測試原理是該模塊接收到足夠小——一般為標稱靈敏度的控制信號后，依然可以完整解調出控制信號里面包含的信息。這就需要兩部分儀器：

　　· 信號源，用以模擬控制信號。其需要有模擬各種調制信號和支持輸出足夠小信號等功能。而且由于各個不同廠家的信號調制編碼方式不一樣，其最好可以支持自定義調制脈沖序列；

　　· 示波器，用以檢測接收模塊解調出來的信號。

　　由于接收模塊的標稱頻段有一個范圍，因此測試的時候一般需要測試三個頻率點：上限頻率、標稱頻率和下限頻率，如果人工測試反復設置儀器效率非常低，因此接收模塊的測試一般統一采用自動化測試，例如RIGOL為許多客戶定制的接收模塊測試系統的測試效率為5s/個產品。其測試流程如下：

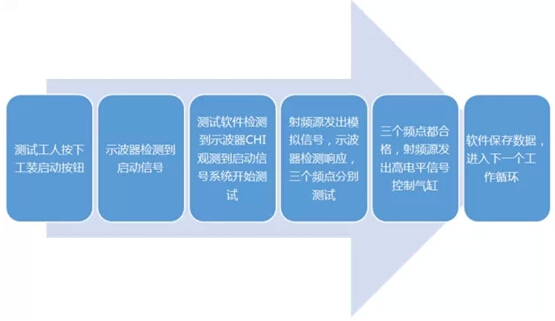

　　圖七：某遙控器接收模塊自動測試系統測試流程

　　圖八：某遙控器接收模塊自動測試系統測試現場
