挑戰:

開發一種定制的時域數字轉換器來研究光與物質相互作用的基本量子性質。

解決方案:
使用NI公司的 FlexRIO 與 LabVIEW FPGA模塊來創建強大的，多功能的定制儀器，從而使我們可以用硬件實現時間嚴格任務的實時處理。這樣可以實現對極小系統的反饋控制，甚至于單個原子與單個光子的相互作用。

反饋是控制動態系統最強有力的技術之一。我們實驗室研究的系統含有一個單獨的，與單個光子相互作用的中性孤立原子——量子化電磁場的本征激發——被高反射性的腔式鏡面所環繞(如圖 1和 2)。使用這套系統，我們可以研究光與物質相互作用的基本量子性質，要實現這一點必須將原子限制在腔鏡的中央。然而，固有的加熱過程更傾向于將原子推向其它位置。我們的目標是通過快速的電子反饋技術來抑制這種運動，使用回復力抵消這種逃逸運動。其基本原理如圖3所示。運動的不可預測性使得針對它的反應必須快速，但是系統的量子特性限制了信息量的提取。因此，我們必須在100ns內，快速執行基于單個光子探測決策過程。我們展示的反饋方案[1,2]在這方面做得非常好。

?

圖2. 用于單個原 子和光子實驗的光學 諧振腔（紅色）

解決這一棘手任務的關鍵電子元件是NI PXI-7954R NI FlexRIO FPGA模塊，結合NI 6581高速數字輸入輸出適配器模塊。使用適配器模塊的主要意圖是通過緩沖暴露的FPGA引腳的數字輸入與輸出，防止損壞。NI FlexRIO模塊被安裝在NI PXIe-1075機箱上，它具有NI PXIe-8130集成主機控制器。FPGAs是特殊的可重配置的集成電路，因此它們可以達到由硬件實現的高性能， 同時在整個設計過程中可以實現很高程度的通用性。 這一點，連同它們固有的并行性，可以提供快速與確定性的執行過程，從而使它們在科學研究與工業生產中成為廣泛而有力的工具。NI FlexRIO模塊具有兩個主要優勢。首先，它允許通過LabVIEW FPGA 模塊快捷地為FPGA編程， 我們可以使用這種圖形化的設計語言來設計高層的FPGA電路，同時如果有必要，它也集成了常用的，底層的VHDL代碼。其次，F(xiàn)lexRIO模塊直接將FPGA引腳展現給用戶，能夠?qū)崿F(xiàn)高度定制的I/O。因此，它允許定制的，高性能硬件的創建。在我們的應用中，我們開發了一套定制的時域數字轉換器，它能夠以一個納秒的分辨率對多個數字通路進行采樣，處理實時數據，運用反饋算法，并向用戶輸出重要的信息。

具有1 ns分辨率與64位動態范圍的四通道時域數字轉換器
工作在很低的光強下，要求使用的設備能夠探測單個光子。這些設備，稱為單光子計數模塊(SPCM)，是基于雪崩光電二極管制造的，并能在探測到單個光子的時候發射數字電子脈沖(如圖4所示)。我們使用由美國珀金埃爾默(PerkinElmer?)公司制造的設備(AQR-14)。脈沖的上升沿能夠以350皮秒的精確度表示出光子的到達時間。對于我們的應用來說，1 ns的分辨率剛好需要FPGA對每個連接到SPCM的數字通路以1 GHz的頻率采樣。

?

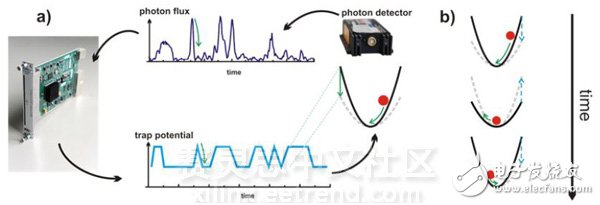

圖3. a）一個光 子探測器監測原子的 位置。 NI FlexRIO FPGA處理信號并 且控制光纖勢能。 b）當原子向中心移 動，勢能降低，反之 亦然，從而引起原子 失去動能。
