市場對切換速度、功率、機械應力和熱應力耐受度之要求日益提升，而硅元件理論上正在接近性能上限。寬能帶隙半導體元件因電、熱、機械等各項性能表現具佳而被業界看好，被認為是硅半導體元件的替代技術。

在這些新材料中，相容硅技術制程的碳化硅（SiC）是最有前景的技術。碳化硅材料的電氣特性使其適用于研制高擊穿電壓元件，但是，遠高于普通硅元件的制造成本限制了其在中低壓元件中的推廣應用。在600V電壓范圍內，硅元件的性能非常好，CP值優于碳化硅元件。不過，應用要求晶片有更高的性能，而硅元件已經達到了極限。

本文評測了主切換采用意法半導體新產品650V SiC MOSFET的直流-直流升壓轉換器的電熱特性，并將SiC碳化硅元件與新一代硅元件做了全面的比較。測試結果證明，新SiC碳化硅切換元件提升了切換性能的標桿，讓系統具更高的效能，對市場上現有的系統設計影響較大。

最近幾年，人們更加關注環境、效能和污染問題，導致電氣效能標準趨嚴，這不只限于大功率應用，還包括低負載應用。現在，切換頻率可以更高，同時切換損耗可以降至更低，本文介紹的650V碳化硅電晶體適用于應用場景。如表1所示，碳化硅的寬能帶隙使電力元件具有很多優異的特性。

碳化硅的寬能帶隙使電力元件具有很多優異的特性

更高的關鍵應用可使用摻雜程度更高的超薄裸片，其損耗相較其他晶片低很多。碳化硅熱導率較硅元件高出很多，因此，功率損耗散熱導致的溫降在整個元件上都比較低。因為碳化硅的熔點溫度更高，可以工作在400℃范圍內，這些特性讓人們更加看好碳化硅元件在切換速度、損耗、RDS（on）導通電阻、擊穿電壓方面的性能表現。事實上，擊穿電壓高于1，200V的碳化硅元件深受市場歡迎。是否選擇超高擊穿電壓的碳化硅元件，不僅要考慮電氣特性，還要考慮碳化硅的制造成本。對于600V電壓以下碳化硅產品，以前市面上只有2吋或3吋碳化硅晶圓片，而且生產設備非常昂貴，因此，碳化硅元件的CP值不如硅元件?，F(xiàn)在4吋和6吋碳化硅晶圓片十分常見，市場對碳化硅元件需求成長可以讓廠商降低制造成本。600V SiC MOSFET開始出現在市面上，具有令人感興趣的特性，適用于各種應用領域。

650V SiC克服MOSFET性能極限

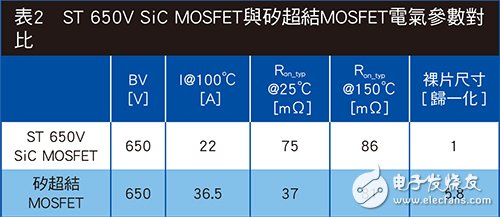

如前文介紹，硅功率MOSFET元件的性能正在接近極限。意法半導體開發出一個60兆歐姆/650V SiC MOSFET產品原型，克服了600V功率MOSFET性能極限。為證明這款650V SiC MOSFET的優勢，我們將其與當前最先進的超接面功率MOSFET對比。表2列出了這兩種對比元件的電氣參數。為了使測試條件具有可比性，我們選擇兩款150℃時RDS（on）參數相似的硅元件和碳化硅元件。

列出了這兩種對比元件的電氣參數。

不難發現，RDS（on）參數對應的熱導系數不同。如圖1所示，碳化硅元件的RDS（on）基本上與溫度無關，最高階面溫高于同級的硅元件，這讓工作溫度更高，而不會導致?lián)p耗增加。切換損耗亦是如此（見圖2）。 兩個元件的另一個差別是驅動這兩個元件完全導通需要不同的柵極電壓，硅MOSFET是10V，碳化硅MOSFET是20V。

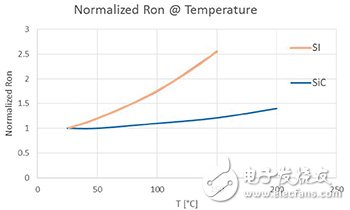

圖1 歸一化Ron SiC MOSFET與硅MOSFET對比

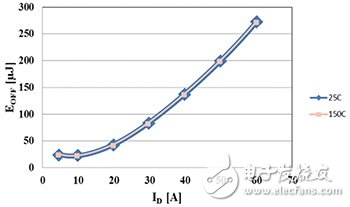

圖2 SiC Eoff-溫度曲線

我們在一個標準升壓轉換器（圖3）內對比分析650V SiC MOSFET與先進的硅元件，為了解650V SiC MOSFET的特性，我們使用100kHz和200kHz切換頻率進行對比。

圖3 升壓轉換器

測試條件如下：

VIN=160V，VOUT=400V，

POUTmax=1600W，占空比=60%，升壓二極體為碳化硅STPSC2006。

柵極驅動條件：

硅MOSFET：VGS=0/10V，RG（on）=5.6Ω，RG（OFF）=2.2Ω

碳化硅MOSFET：VGS=0/20V，RG（on）=

5.6Ω，RG（OFF）=2.2Ω

為降低外部因素對測試結果的影響，我們選用了封裝（TO247）相同的硅MOSFET和碳化硅MOSFET，安裝相同的空氣冷卻式散熱器，記錄并比較在各種負載條件下的效能。如圖4所示，在fsw=200kHz時，碳化硅MOSFET的切換特性優于硅元件（100kHz開關頻率亦是如此），從圖5的效能和熱曲線不難看出，碳化硅MOSFET的切換特性明顯優于硅元件。

圖4 開關損耗

圖5 滿負載時的效能與溫度

在100kHz和200kHz開關頻率時，兩個測試顯示，碳化硅MOSFET效能更高，且封裝溫度更低。從圖中不難看出，當高頻率切換時，碳化硅的優勢比較突出。

新650V碳化硅MOSFET是高能效系統的最新產品。在硬切換應用中，這款產品能夠提升效能，其采用新的熱管理方法，有效提升功率/立方厘米。對于其固有參數，這款產品將能夠用于軟切換應用，這是將來的研發目標。
