濾波器顧名思義就是對電磁波信號進行過濾，讓需要的信號通過，抑制不需要的信號，主要目的為了解決不同頻段、不同形式的無線通訊系統之間的干擾問題，其特性可以用通帶工作頻段、插入損耗、帶內波動、帶外抑制、端口駐波比、隔離度、矩形系數、功率容量、群時延指標來描述。

腔體濾波器基礎知識

　　腔體濾波器由金屬整體切割而成，結構牢固。腔體的品質因素、耦合系數等參數都對濾波器濾波特性有很大的影響。

腔體濾波器電路模型

　　腔體濾波器性能特點 ：

　　由金屬整體切割而成，結構牢固

　　頻率覆蓋范圍寬：0.5~18GHz

　　高端寄生通帶較遠，CAD仿真優化軟件設計

　　一致性好、體積小、Q值適中

　　可靠性高、全溫范圍內性能穩定可靠

　　輸入、輸出50Ω阻抗匹配，駐波小，易于級聯使用

　　帶內幅頻特性平坦，插入損耗小，帶外抑制度高

　　設計靈活，可按用戶要求指標及安裝方式設計

　　滿足軍用工作環境要求：-55℃～+85℃

　　常見腔體濾波器極限參數：

　　最大輸入功率：10W

　　工作溫度范圍：-55℃~+85℃

　　儲存溫度范圍：-65℃~+125℃

　　腔體濾波器典型應用 ：

　　在電路和電子高頻系統中有較好的選頻濾波作用，并能抑制頻帶外無用信號及噪聲

　　在航空、航天、雷達、通信、電子對抗、廣播電視及各種電子測試設備中應用

　　使用說明 ： 使用時注意外殼良好接地，否則會影響帶外抑制及平坦度指標

　　輸入/輸出口可互換使用

　　濾波器的四種形式：

　　低通濾波器：

　　高通濾波器：

　　帶通濾波器：

　　帶阻濾波器：

　　濾波器的實現形式：

　　集總參數濾波器

　　微帶線、帶狀線濾波器

　　同軸腔體濾波器

　　波導濾波器

　　介質濾波器

　　同軸諧振腔濾波器：

　　微波濾波器被廣泛的應用于微波通信、雷達導航、電子對抗、衛星通信、導彈制導、測試儀表等系統中，是微波和毫米波系統中不可缺少的重要器件，其性能的優劣往往直接影響整個通信系統的性能指標。

　　在微波帶通濾波器的設計中，我們經常采用腔體交指型結構。它具有插損小、帶外抑制度高、結構緊湊、體積小等優點。

　　其結構排列比較靈活，適合于100MHZ- 40GHZ頻段帶通濾波器的設計，在當今移動通信頻段領域使用最多的當是同軸腔，它的基本原理是根據四分之一開路線和二分之一短路線所等效的LCR諧振電路。在實際的產品研發和生產中，我們使用了改進的雙同軸UIR（均勻阻抗匹配）四分之一波長諧振結構。這種結構的優點是： 結構通用，易于開發移植，適用移動通信全頻段; 調節范圍大，對公差要求不高，非常適于初等產品的低成本生產; 功率容量大，采用電耦合輸入輸出，所以產品一致性和穩定性很好。

　　主要由諧振腔、諧振導體、調諧釘組成

　　微波帶通濾波器的設計：

　　濾波器的特性與濾波器的設計關系很大，濾波器的抑制特性一般采用三種設計函數： 1、巴特沃斯函數; 2、切比雪夫函數; 3、橢圓函數，其中切比雪夫函數最為常用。濾波器的損耗近似計算公式為： L~4.34xf0xZgk /（BWxQ）。一般來說，濾波器的特性存在以下規律：

　　a） 濾波器的級數越多，帶外衰減越快;

　　b） Q值越高，損耗越小\;

　　c） 通帶帶寬越寬，損耗越小\;工作頻率越高，

　　d）損耗越大;

　　設計微波帶通濾波器的一種常用的方法是從集中元件的低通原型出發，經過頻率變換，導出集中參數耦合諧振器帶通濾波器的設計公式，然后用微波結構來實現這些耦合結構和諧振器，從而得到微波帶通濾波器。首先根據濾波器的頻率和阻帶抑制要求選定合適的低通濾波器原型。

　　濾波器中的交叉耦合：

　　交叉耦合： 它的原理實際上就是引入傳輸函數的零極點和副零極點，利用交叉耦合技術可以大大的改善濾波器的帶外抑制及時延和相位特性，按結構及作用等一般分為容性交叉耦合、感性交叉耦合，感性耦合一般為正耦合，容性耦合又可分為正耦合和負耦合。不同的耦合有不同的作用。

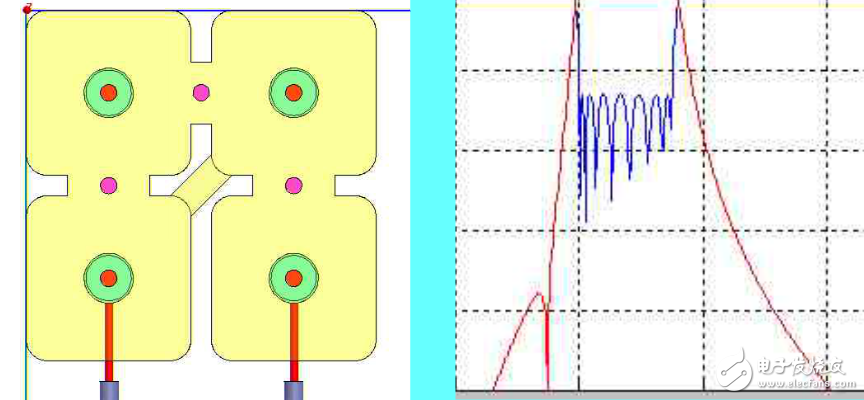

? ? ? 感性交叉耦合

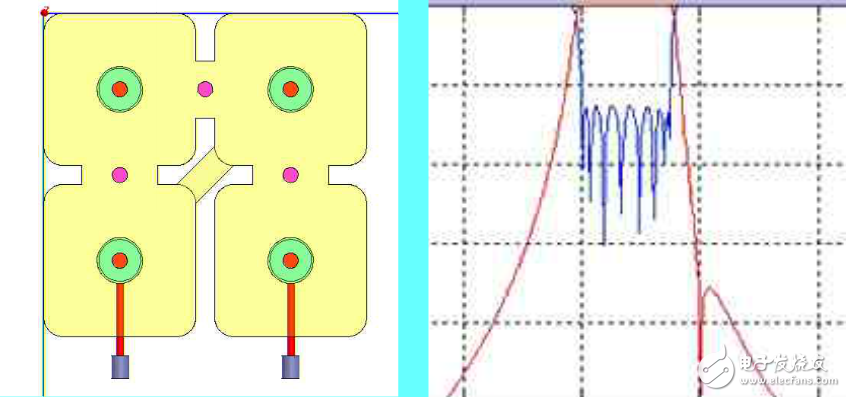

容性交叉耦合

　　CDMA、 GSM雙工器的應用

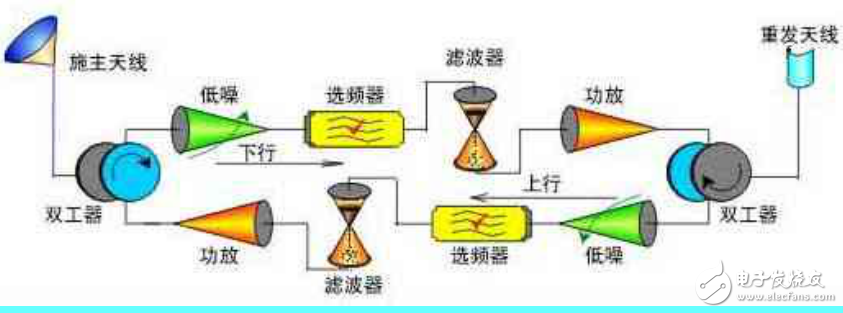

　　從上圖可以實際的看到雙工器和濾波器的應用。通過雙工器可以使直放站、下行收發天線共用，便于工程施工，減少工程造價，當直放站采用分體機結構時，使用雙工器可以更方便的使前后端匹配。

　　三頻合路器在實際工程中的應用

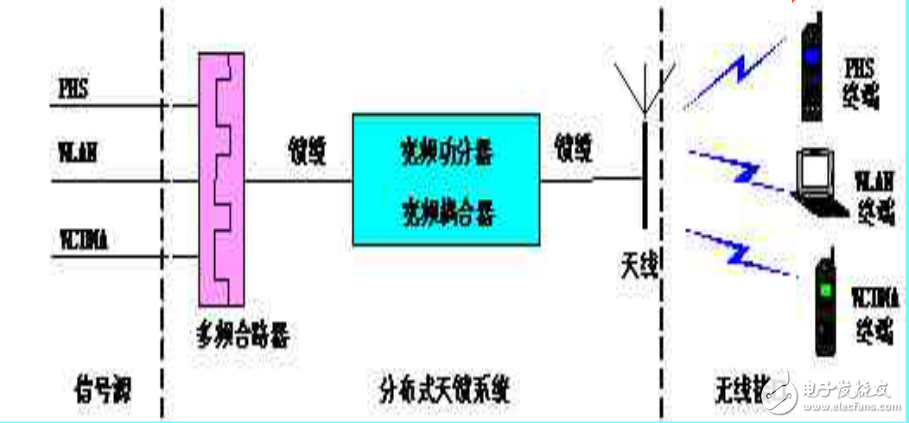

　　PSH/WCDMA/WLAN三頻合路器在工程中的利用原理圖，利用合路器抑制系統間的干擾。同時將室內使用的WCDMA系統、PHS系統和新開通的WLAN系統等三路信號，通過寬頻多路合路器，合并到一套室內覆蓋天線系統，完成室內各區的有效覆蓋。

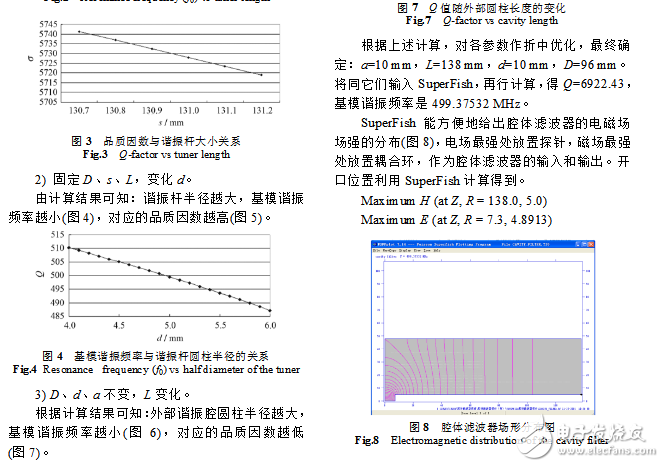

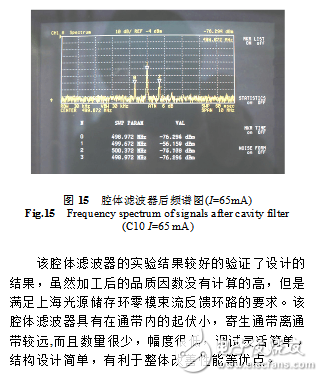

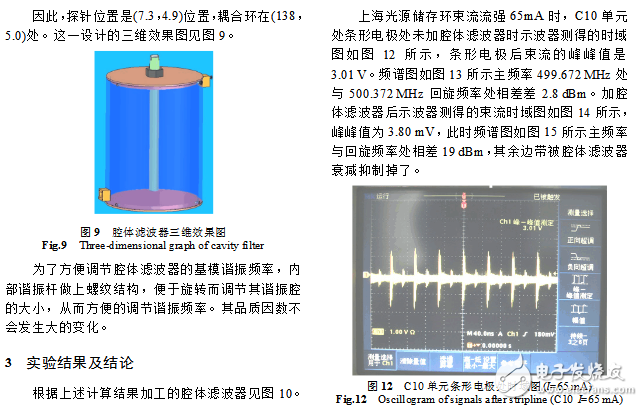

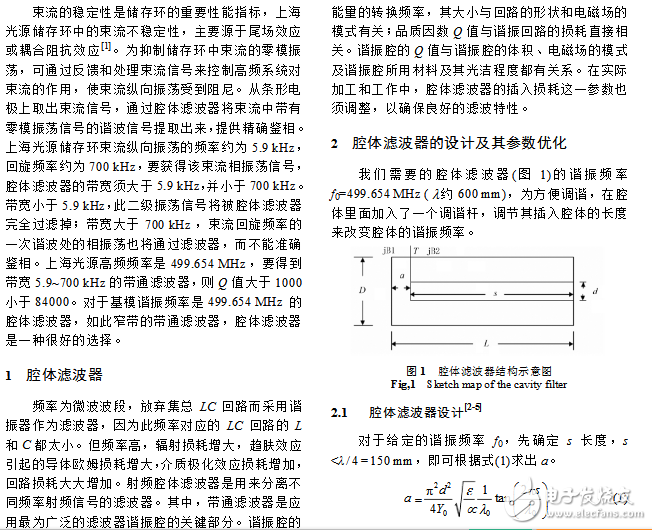

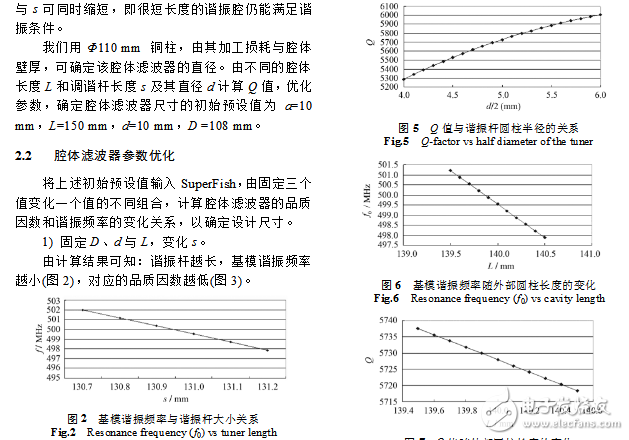

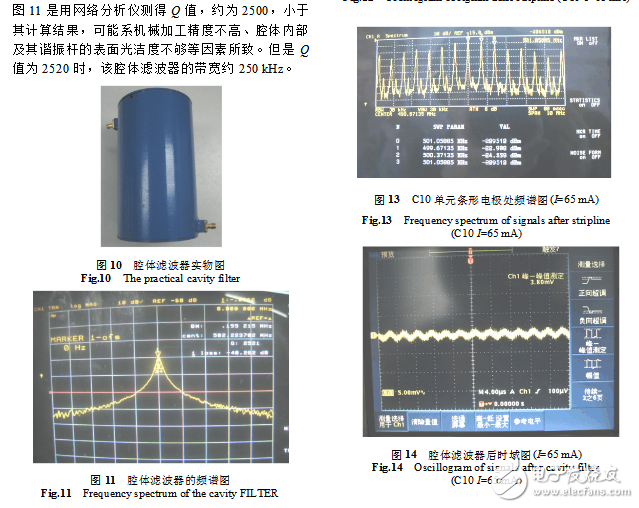

腔體帶通濾波器設計案例
