DRV8842-EP 5A 刷式直流或半雙極步進電機驅動器（PWM 控制）

數據： DRV8842-EP 直流電機驅動器 IC 數據表

描述

DRV8842-EP可用于打印機，掃描儀以及其它自動化設備應用提供集成電機驅動器解決方案。此器件具有一個H橋驅動器，用于驅動一個直流電機，一個步進電機線圈或其它負載。輸出驅動器塊包括配置為一個H橋的N通道功率MOSFET.DRV8842-EP可提供最高5A的峰值電流或3.5A的RMS輸出電流（在24 V /25°C且散熱正常的條件下）。

提供可單獨控制H橋每一半的獨立輸入。

提供用于過流保護，短路保護，欠壓鎖定和過熱保護的內部關斷功能。

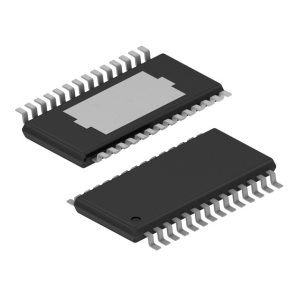

DRV8842-EP采用帶有PowerPAD的28引腳HTSSOP封裝（環保型：符合RoHS標準且不含鉛/溴）。

要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

特性

單路H橋電流控制電機驅動器
- 驅動一個直流電機，一個步進電機線圈或其它傳動器< /li>
- 5位繞組電流控制支持高達32個電流級
- 低MOSFET導通電阻
24V /25°C下最大驅動電流為5A
內置3.3V基準輸出
工業標準的PWM控制接口
8.2V至45V寬工作電源電壓范圍
散熱增強型表面貼裝封裝
支持國防，航天和醫療應用
- 受控基線
- 同一組裝和測試場所
- 支持軍用（-55°C至125°C）溫度范圍
- 延長的產品生命周期
- 延長的產品變更通知
- 產品可追溯性

應用范圍

打印機
掃描儀
辦公自動化設備
游戲機
工廠自動化
機器人

<小>

參數 與其它產品相比?電機驅動器

?
Vs (Min) (V)
Vs (Max) (V)
Peak Output Current (A)
RMS Output Current (A)
Number of Half Bridges
Number of Full Bridges
Control I/F
RDS(ON) (HS + LS) (mOhms)
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
?

DRV8842-EP	DRV8842
8.2 ? ?	8.2 ? ?
45 ? ?	45 ? ?
6 ? ?	6 ? ?
3.5 ? ?	3.5 ? ?
2 ? ?	2 ? ?
1 ? ?	1 ? ?
PWM ? ?	PWM ? ?
200 ? ?	200 ? ?
Complete Protection and Fault Pin Inrush Current Protection ? ?	Current Regulation ? ?
HiRel Enhanced Product ? ?	Catalog ? ?
-55 to 125 ? ?	-40 to 85 ? ?
HTSSOP ? ?	HTSSOP ? ?
28HTSSOP: 62 mm2: 6.4 x 9.7(HTSSOP) ? ?	28HTSSOP: 62 mm2: 6.4 x 9.7(HTSSOP) ? ?
