LM2757 具有輸出（停機時）的開關電容器升壓穩壓器

數據： LM2757 Switched-Capacitor Boost Regulator With High Impedance Output in Shutdown 數據表

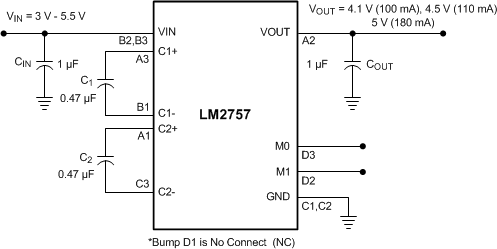

描述

LM2757是一款恒定頻率預調節開關電容電荷泵，工作頻率為1.25 MHz，可產生低噪聲穩壓輸出電壓。該器件可配置為在4.1 V時提供高達100 mA的電流，在4.5 V時提供110 mA電流，或在5 V時提供180 mA電流。通過以3 /增益操作電荷泵，無需使用電感即可實現卓越的效率根據輸入電壓和輸出電壓選項選擇2或2.

關斷時，LM2757在V _OUT引腳處呈現高阻抗。這可以用于需要在LM2757關閉時由另一個電源驅動的穩壓輸出總線的應用。

LM2757器件采用小型12引腳0.4 mm間距DSBGA封裝。該器件非常適合空間受限的電池供電應用，僅需4個小型廉價陶瓷電容器。此器件還包含內置軟啟動，過流保護和熱關斷功能。

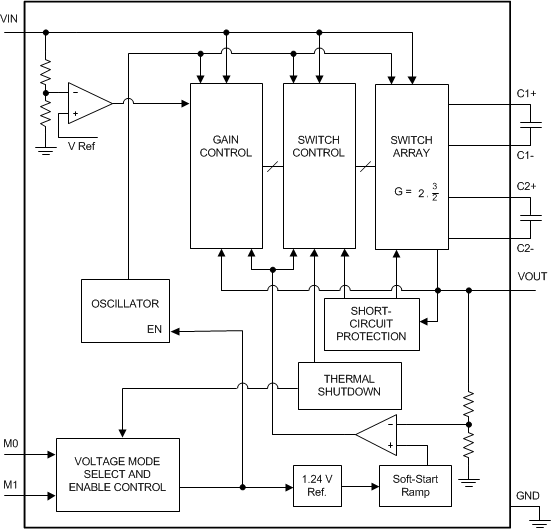

特性

雙增益轉換器（2×，3/2×）效率高達93％
無電感器解決方案僅使用4個小陶瓷電容器
總?cè)芤好娣e＆lt; 12 mm ²
真輸入輸出和輸出輸入斷開
高達180 mA輸出電流能力（5 V）
預調節最小化輸入電流紋波
1.24-MHz低噪聲開關頻率，低 - 紋波輸出電壓
集成過流和熱關斷
保護

參數 與其它產品相比?升壓充電泵（無電感器）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Operating Temperature Range (C)
Rating
Package Group
?
