      TPS563210A 采用 SOT-23 封裝且具有高級 Eco-mode、電源正常狀態指示 (PG) 和軟啟動功能的 17V 輸入、3A 同步降壓穩壓器

      數據：

      描述

      TPS562210A和TPS563210A是采用8引腳SOT-23封裝的簡單易用型2A /3A同步降壓轉換器。

      兩款器件均經過優化，最大限度地減少了運行所需的外部組件并且可以實現低待機電流。

      這些開關模式電源（SMPS）器件采用D-CAP2?模式控制，從而

      該設備可在高級Eco-mode?下運行，從而能在輕載運行期間保持高效率.TPS562210A和TPS563210A采用8引腳1.6mm×2.9mm SOT（DDF）封裝，額定環境溫度范圍為-40°C至85°C 。

      特性

      • TPS562210A：集成有
        133mΩ和80mΩ場效應晶體管（FET）的2A轉換器
      • TPS563210A：集成有
        68mΩ和39mΩFET的3A轉換器
      • D-CAP2針對快速瞬態響應的模式控制
      • 高級Eco-mode脈沖跳躍
      • 輸入電壓范圍：4.5V至17V
      • 輸出電壓范圍：0.76V至7V
      • 650kHz開關頻率
      • 低關斷電流（低于10μA）
      • 1％反饋電壓精度（25°C）
      • 從預偏置輸出電壓中啟動
      • 逐周期過流限制
      • 斷續模式欠壓保護
      • 非鎖存過壓保護（OVP），欠壓閉鎖（UVLO）和熱關斷（TSD）保護
      • 可調軟啟動< /li>
      • 電源正常輸出

      應用

      • 數字電視電源
      • 高清藍光（Blu-ray）碟片播放器
      • 網絡家庭終端設備
      • 數字機頂盒（STB）

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS563210A TPS562210A TPS562219A TPS563219A
      4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      17 ? ? 17 ? ? 17 ? ? 17 ? ?
      0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ?
      7 ? ? 7 ? ? 5.5 ? ? 5.5 ? ?
      3 ? ? 2 ? ? 2 ? ? 3 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ?
      650 ? ? 650 ? ? 650 ? ? 650 ? ?
      650 ? ? 650 ? ? 650 ? ? 650 ? ?
      0.19 ? ? 0.23 ? ? 0.65 ? ? 0.65 ? ?
      Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?
      D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ?
      80 ? ? 80 ? ? 80 ? ? 80 ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ?

      技術文檔

      數據手冊（1）
      元器件購買 TPS563210A 相關庫存

      • 綜合元器件

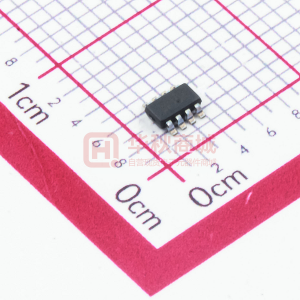

        型號：TPS563210ADDFR 封裝：SOT23-8

        品牌：TI 描述：TPS563210A 采用 SOT-23 封裝且具有高級 Eco-mode™、PG 和軟啟動功能的 17V 輸入、3A 同步降壓穩壓器

        金額：￥0.97960
