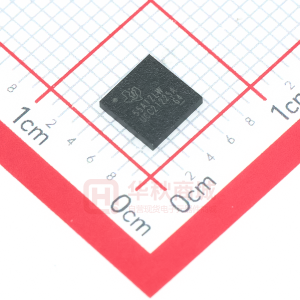

UCC21225A是一款隔離式雙通道柵極驅動器，采用4-A源和6-A吸收峰值電流，采用5 mm x 5 mm LGA封裝13包。它旨在驅動高達5 MHz的功率晶體管，具有最佳的傳播延遲和脈沖寬度失真。

輸入端通過2.5kV _RMS 隔離柵與兩個輸出驅動器隔離，具有100V /ns的最小共模傳輸（CMTI）。兩個次級側驅動器之間的內部功能隔離允許工作電壓高達700-V _DC 。

此驅動器可配置為兩個低側，兩個高側或一個具有可編程死區時間（DT）的半橋驅動器。禁用引腳在設置為高電平時同時關閉兩個輸出，并在保持開路或接地時允許正常工作。

器件接受高達25V的VDD電源電壓。寬輸入VCCI范圍為3 V至18 V，使驅動器適合與模擬和數字控制器連接。所有電源引腳均具有欠壓鎖定（UVLO）保護。

憑借所有這些先進功能，UCC21225A可在各種電源應用中實現高功率密度，高效率和穩健性。
