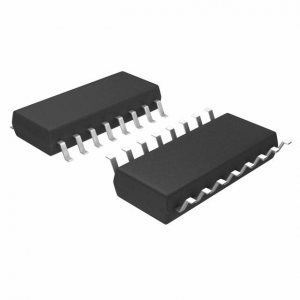

      SN65C1167E 具有 +/-15kV IEC ESD 保護的雙路差動驅動器和接收器

      數據：

      描述

      SN65C1167E和SN65C1168E由雙驅動器和雙接收器組成，具有±15kV ESD（人體模型[HBM]）和±8kV ESD（用于RS-422總線引腳的IEC61000-4-2氣隙??放電和接觸放電。這些器件符合TIA /EIA-422-B和ITU建議V.11的要求。

      SN65C1167E結合了雙態三態差分線路驅動器和三態差分接收器，兩者均采用單一工作方式5V電源。驅動器和接收器分別具有高電平有效和低電平有效，它們可以在外部連接在一起作為方向控制。

      SN65C1168E驅動程序具有單獨的高電平有效使能。

      特性

      • 符合或超越標準TIA /EIA-422-B和ITU建議V.11
      • 從單一操作開始V電源
      • RS-422總線引腳的ESD保護
        • ±15kV人體模型（HBM）
        • ±8-kV IEC 61000-4 -2，接觸放電
        • ±8-kV IEC 61000-4-2，氣隙放電
      • 低電源電流要求：9 mA最大
      • 低脈沖偏差
      • 接收器輸入阻抗。 。 。 17kΩ（典型值）
      • 接收器輸入靈敏度。 。 。 ±200 mV
      • 接收器共模輸入電壓范圍-7 V至+7 V
      • 無干擾上電/掉電保護
      • 接收器3態輸出低電平有效（僅限SN65C1167E）

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?RS-485/RS-422

      ?
      Supply Voltage(s) (Nom) (V)
      No. of TX
      No. of RX
      Duplex
      IEC 61000-4-2 Contact (+/- kV)
      HBM ESD (kV)
      Fault Protection (V)
      Number of Nodes
      Common Mode Range
      ICC (Max) (mA)
      Isolated
      Rating
      Operating Temperature Range (C)
      Package Group
      Approx. Price (US$)
      SN65C1167E SN65C1168E
      5 ? ? 5 ? ?
      2 ? ? 2 ? ?
      2 ? ? 2 ? ?
      Full ? ? Full ? ?
      None ? ? None ? ?
      None ? ? None ? ?
      -10 to 15 ? ? -10 to 15 ? ?
      32 ? ? 32 ? ?
      -7 to 7 ? ? -7 to 7 ? ?
      9 ? ? 9 ? ?
      No ? ? No ? ?
      Catalog ? ? Catalog ? ?
      -40 to 85 ? ? -40 to 85 ? ?
      SO
      TSSOP
      VQFN ? ?      		 SO
      TSSOP
      VQFN ? ?
      1.55 | 1ku ? ? 0.94 | 1ku ? ?

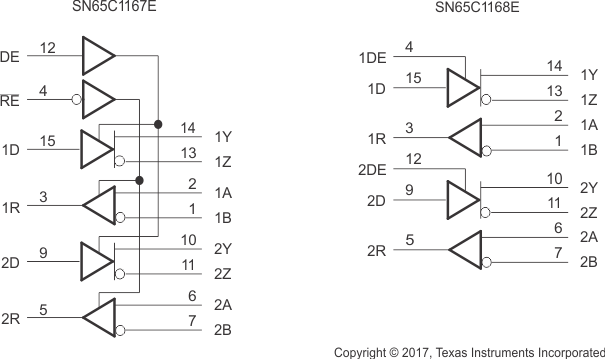

      方框圖 (1)
