      TIC12400 具有 SPI 接口的 24 路輸入傳感器監控器

      數據：

      描述

      TIC12400是一款先進的多開關檢測接口（MSDI）器件，用于檢測外部開關狀態.TIC12400支持24路直接輸入，并可配置其中10路輸入以監控數字I /O開關?？蔀槊柯份斎朐O(shè)定6種濕性電流設置，從而支持不同的應用場景.TIC12400采用了集成的10位ADC對多位模擬開關進行監控，并采用比較器來獨立于MCU對數字開關進行監控。該器件支持所有開關輸入的喚醒操作，因此無需持續使用MCU保持活動狀態，進而可降低系統功耗.TIC12400支持2種工作模式：連續模式和輪詢模式。連續模式下將連續提供濕性電流。輪詢模式下將根據可編程計時器來定期接通濕性電流以對輸入狀態進行采樣，從而顯著降低系統功耗.TIC12400還提供各種故障檢測和診斷特性以提高系統穩健性。

      特性

      • 工作電源電壓（V S ）范圍為6.5V至35V，具有過壓和欠壓警告< /li>
      • 監控多達24路直接開關輸入，并可配置其中10路輸入以監控接地或連接到電源的開關
      • 開關輸入可接受40V電壓和低至-24V的反向供電條件
      • 6種可配置的濕性電流設置：
        （0mA，1mA，2mA，5mA，10mA和15mA）
      • 適用于多位模擬開關監控的10位集成ADC
      • 適用于輸入監控并具有4個可編程閾值的集成比較器
      • 在輪詢模式下具有超低工作電流：
        典型值為68μA（t POLL = 64ms，t POLL_ACT =128μs，
        全部24路輸入均處于活動狀態，比較器模式，所有開關均打開）
      • 使用3.3V /5V串行外設接口（SPI）協議直接與MCU連接
      • 可產生中斷來支持所有輸入的喚醒操作
      • 集成電源和溫度傳感
      • 采用適當?shù)耐獠拷M件根據IEC 61000-4-2在輸入引腳上實現±8kV接觸放電ESD保護

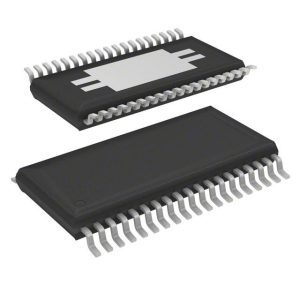

      • 38引腳TSSOP封裝

      所有商標均為他們各自的主人。

      參數 與其它產品相比?開關和傳感器監視器

      ?
      No. of Inputs
      Operating Voltage (Min) (V)
      Operating Voltage (Max) (V)
      I/O Voltage (Min) (V)
      I/O Voltage (Max) (V)
      IO Current (mA)
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Interface
      Features
      Diagnostics
      Logic Voltage (Min) (V)
      Logic Voltage (Max) (V)
      TIC12400 SN65HVS882
      24 ? ? 8 ? ?
      6.5 ? ? 10 ? ?
      24 ? ? 34 ? ?
      -24 ? ? -0.3 ? ?
      40 ? ? 36 ? ?
      1
      2
      5
      10
      15 ? ?      		 0.2 to 5.2 ? ?
      -40 to 105 ? ? -40 to 125 ? ?
      HTSSOP ? ? HTSSOP ? ?
      38HTSSOP: 62 mm2: 6.4 x 9.7(HTSSOP) ? ? 28HTSSOP: 62 mm2: 6.4 x 9.7(HTSSOP) ? ?
      SPI ? ? SPI ? ?
      ? Over Temperature ? ?
      Wetting Current Diagnostic
      ADC Self-Diagnostic ? ?      		 ?
      3 ? ? ?
      5.5 ? ? ?

      方框圖 (1)
