      DP83816 10/100 Mb/s 集成 PCI 以太網媒體接入控制器和物理層 (MacPhyter-II)

      數據：

      描述

      DP83816器件是用于PCI總線的單芯片10/100 Mb /s以太網控制器。它針對低成本，大批量PC主板，適配器卡和嵌入式系統。 DP83816器件完全實現V2.2 33 MHz PCI總線接口，用于具有電源管理支持的主機通信。數據包描述符和數據通過總線主控傳輸，減輕了主機CPU的負擔。 DP83816器件可以支持全雙工10/100 Mb /s傳輸和接收，并且?guī)g間隔最小。

      特性

      • IEEE 802.3兼容，PCI V2.2媒體訪問控制器（MAC）和總線接口單元（BIU）
        支持傳統數據速率為10 Mb /s以太網和100 Mb /s快速以太網（通過內部PHY）
      • 總線主控 - 最多128個雙字的突發大小
        （512字節）
      • BIU符合PC 97和PC 98硬件設計指南，PC 99硬件設計指南
        草案，ACPI v1.0，PCI電源管理
        規范v1.1，OnNow設備Class Power
        管理參考規范 - 網絡
        設備類v1.0a
      • LAN喚醒（WoL）支持符合PC98，PC99，SecureOn和OnNow，包括
        定向數據包，Magic Packet?VLAN數據包，
        ARP數據包，模式匹配數據包和PHY
        狀態更改
      • PCI移動設計指南的Clkrun功能
      • 虛擬LAN（ VLAN）和長幀支持
      • 支持IEEE 802.3×全雙工流控制
      • 極其靈活的Rx數據包過濾定量包括：
        單地址完美過濾器與MSb屏蔽，
        廣播，512入口多播和單播散列
        表，深度數據包模式匹配最多四種獨特模式
      • 支持RFC 1213的統計數據
        （MIB II），RFC 1398（以太類MIB），IEEE 802.3
        LME，減少管理的CPU開銷
      • 內部2KB傳輸和2KB接收數據
        FIFO
      • 串行EEPROM端口，啟動時自動加載EEPROM中的配置數據
      • 用于遠程啟動支持的閃存或PROM接口
      • 完全集成的IEEE 802.3 3.3-V CMOS物理層
      • IEEE 802.3 10BASE-T收發器，集成了濾波器IEEE 802.3u 100BASE-TX收發器
      • 完全集成的ANSI符合X3.263標準的TP-PMD
        具有自適應均衡和
        基線漂移補償的物理子層
      • IEEE 802.3u自動協商 - 通過EEPROM配置的廣告功能
      • 全雙工支持10和100 Mb /s數據速率
      • 單個25 MHz參考時鐘
      • 144引腳LQFP封裝
      • 低功耗3.3- V CMOS設計，典型功耗383 mW，浪費297 mW，睡眠模式53 mW
      • IEEE 802.3u MII連接替代外部物理層設備< /li>
      • 具有5V容差I /O的3.3V信令

      參數 與其它產品相比?以太網 PHY

      ?
      Function
      Port Count
      Datarate (Mbps)
      Interface
      Supply Voltage (Volt)
      Cable Length (m)
      JTAG1149.1
      Features
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      DP83816 DP83816
      MACPHY ? ? MACPHY ? ?
      Single ? ? Single ? ?
      10/100 ? ? 10/100 ? ?
      PCI (33MHz) ? ? PCI (33MHz) ? ?
      3.3 ? ? 3.3 ? ?
      120 ? ? 120 ? ?
      No ? ? No ? ?
      5V Tolerant I/Os ? ? 5V Tolerant I/Os ? ?
      Catalog ? ? Catalog ? ?
      0 to 70 ? ? 0 to 70 ? ?
      LQFP ? ? LQFP ? ?
      144LQFP: 484 mm2: 22 x 22(LQFP) ? ? 144LQFP: 484 mm2: 22 x 22(LQFP) ? ?
      144LQFP ? ? 144LQFP ? ?

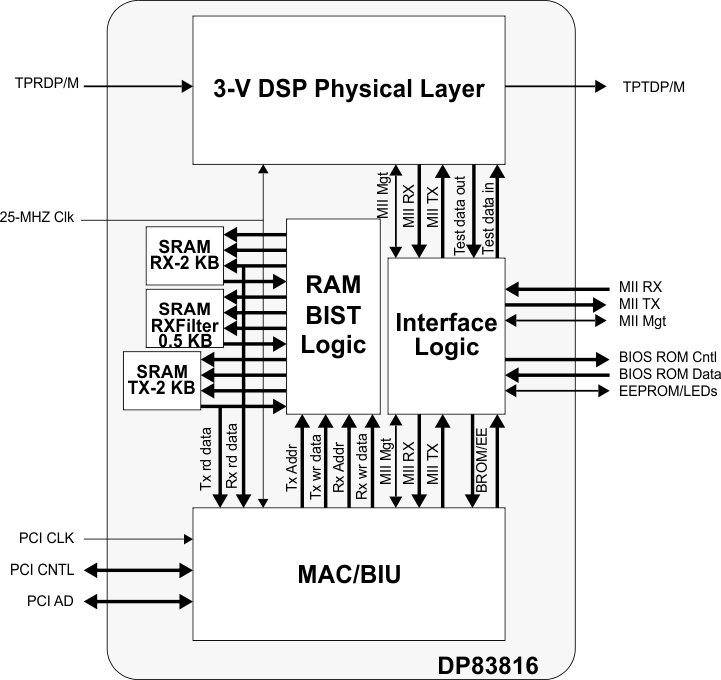

      方框圖 (1)

      技術文檔

      數據手冊（1）
