優勢和特點

• 3V 至 40V 輸入電壓范圍
• 超低靜態電流和低紋波突發模式 (Burst Mode^?) 操作：I_Q = 6μA
• 1A、60V 電源開關
• 利用單個反饋引腳來進行正或負輸出電壓編程
• 固定的 2MHz 開關頻率
• 準確的 1.6V EN/UVLO 引腳門限
• 內部補償和軟起動

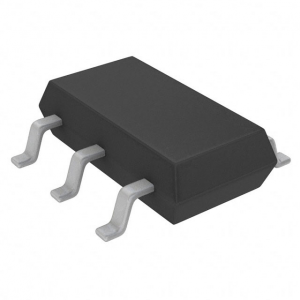

• 扁平 (僅高 1mm) ThinSOT^? 封裝
• 扁平 (僅高 0.75mm) 8 引腳 (3mm x 2mm) DFN 封裝

產品詳情

LT^?8330 是一款電流模式 DC/DC 轉換器，其能夠采用單個反饋引腳產生正或負輸出電壓。該器件可配置為一個升壓、SEPIC 或負輸出轉換器，消耗的靜態電流低至 6μA。低紋波突發模式操作能在非常低輸出電流條件下維持高效率，并在典型應用中保持輸出紋波低于 15mV。采用內部補償方式的電流模式架構可在很寬的輸入和輸出電壓范圍內實現穩定的運作。這款器件內置了集成型軟起動和頻率折返功能電路，以控制啟動期間的電感器電流。2MHz 的工作頻率與小封裝選項相結合，可造就低成本和高面積利用率的解決方案。

應用

• 工業和汽車
• 電信
• 醫療診斷設備
• 便攜式電子產品

方框圖
