描述

HCPL-4504和HCPL-0454包含GaAsP LED，而HCPL-J454和HCNW4504包含AlGaAs LED。 LED光學耦合到集成的高增益光電探測器。它包含GaAsP LED。 LED光學耦合到集成的高增益光電檢測器。針對TTL和智能功率模塊（IPM）接口條件指定了CTR，傳播延遲和CMR，以便于應用。

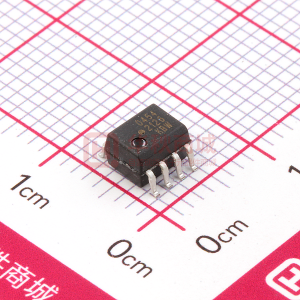

HCPL-4504系列具有短傳播延遲和高CTR。 HCPL-4504系列還具有保證的傳播延遲差（tPLH-tPHL）。這些特性使HCPL-4504系列成為IPM逆變器死區時間和其他開關問題的出色解決方案。該單通道二極管晶體管光電耦合器采用SO-8封裝。 LED和集成光電探測器之間的絕緣層提供輸入和輸出之間的電絕緣。

光電二極管偏置和輸出晶體管集電極的單獨連接通過降低基極集電極電容，將速度提高到傳統光電晶體管耦合器的百倍。

<！ - 會話數據 - >

功能

• TTL和IPM應用的短傳播延遲
• 15 kV / ms最小共模瞬態抗擾度at TTL /負載驅動器的Vcm = 1500V
• TA = 25°C時的高點擊率> HCPL-0454的25％
• 常見IPM應用的電氣規范
• 兼容TTL
• 保證0°C至70°C的性能
• 打開收集器輸出
• 安全認證

UL認可 - 3750 Vrms / 1分鐘。
CSA認證
IEC / EN / DIN EN 60747-5-2認證 - VIORM = 560 Vpeak選項060

• 可用選項包括：

060 = IEC / EN / DIN EN 60747-5-2選項
500 =卷帶包裝選項
XXXE =無鉛選項

應用

• 逆變器電路和智能功率模塊（IPM）接口 - 高共模瞬態抗擾度（IPM負載/驅動器> 10 kV / ms）和（tPLH - tPHL）指定
• 線路接收器 - 短傳播延遲低輸入輸出電容
• 高速邏輯接地隔離 - TTL / TTL，TTL / CMOS，TTL / LSTTL
• 取代脈沖變壓器 - 節省電路板空間和重量
• 模擬信號接地隔離 - 集成光電探測器提高光電晶體管的線性度
