描述

HCPL-7840隔離放大器系列專為電子電機驅動應用中的電流檢測而設計。在典型的實施方案中，電動機電流流過外部電阻器，并且由HCPL-7840感測到所產生的模擬電壓降。在HCPL-7840光隔離屏障的另一側產生差分輸出電壓。該差分輸出電壓與電機電流成正比，可通過運算放大器轉換為單端信號。

由于現代開關逆變器電機驅動器中常見的幾十納伏共模電壓擺幅是常見的，因此HCPL-7840設計用于忽略非常高的共模瞬態壓擺率（at at至少10 kV / ms）。

HCPL-7840隔離放大器的高CMR能力提供了在高噪聲電機控制環境中精確監控電機電流所需的精度和穩定性，提供更平穩的控制（更少“在各種類型的電機控制應用中，該產品還可用于一般的模擬信號隔離應用，在類似的嚴重噪聲條件下，要求高精度，穩定性和線性度。對于一般應用，我們建議使用HCPL-7840（增益容差為/ - 5％）。 HCPL-7840采用sigma delta（SD）模數轉換器技術，斬波穩定放大器和采用Broadcom的0.8 mm CMOS IC工藝制造的全差分電路拓?fù)浣Y(jié)構。

這些功能共同使用提供無與倫比的隔離模式噪聲抑制，以及出色的失調和增益精度以及隨時間和溫度的穩定性。該性能采用緊湊的，可自動插入的工業標準8引腳DIP封裝，符合全球監管安全標準。 （鷗翼式表面貼裝選項＃300也可用）。



<！ - 會話數據 - >

功能

• 15 kV / ms VCM = 1000 V時的共模抑制

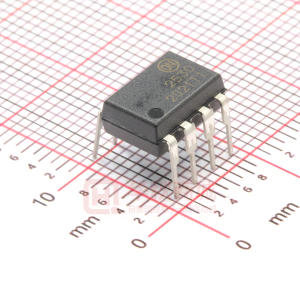

• 緊湊，可自動插入標準8引腳DIP封裝
• 0.00025 V / V /℃增益漂移與溫度的比較
• 0.3 mV輸入失調電壓
• 100 kHz帶寬
• 0.004％非線性
• 全球安全認證：UL 1577（3750 Vrms / 1分鐘）和CSA（待定），IEC / EN / DIN EN 60747-5-2（僅限選件060）
• 高級Σ-Δ（SD）A / D轉換器技術
• 全差分電路拓?fù)?/li>
• 0.8 mm CMOS IC技術
• 選項可用的是：

無選項=標準DIP封裝，每管50個
060 = IEC / EN / DIN EN 60747-5-2選項

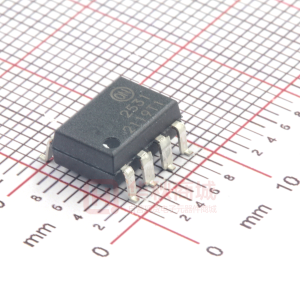

300 =表面貼裝選項
500 =膠帶/卷軸包裝選項，1 k min。每卷軸
XXXE =無鉛選項

應用

• 電機相位和軌電流檢測
• 逆變器電流檢測
• 直流母線電壓檢測
• 開關模式電源信號隔離
• 通用電流檢測和監控
• 通用模擬信號隔離
• 傳統霍爾效應傳感器更換
