技術參數：
| 參數 | 規格 |
| 輸入 | |
| 測量數據 | 直線位移 |
| 測量行程 | 按傳感器類型而定，可根據用戶需要定制 |
| 測量個數 | 一個 |
輸出 | |
| 輸出 | 電流，電壓，SSI，CANbus和Profibus 總線等 |
| 精度 | |
| 分辨率 | 模擬:無限 |
| 非線性度 | <滿量程的士0.01% (最小士40 μm) |
| 重復精度 | <滿量程的士0.001% (最小土2.5 um) |
| 滯后 | <4um一般2um |
| 工作條件 | |
| 工作溫度 | -40～75℃ |
| 濕度/露點 | 濕度90%，無冷凝 |
| 溫度系數 | <30ppm/℃ |
| 沖擊指標 | 15g/ 100- 2000 Hz / IEC標準EN68-2-6 |
| 振蕩指標 | 放射IEC/EN 50081-1，抗擾IEC/EN 50082-2， |
| 電氣防護 | IP67 |
| EMC測試 | 放射IEC/EN 50081-1，抗擾IEC/EN 50082-2，IEC/EN 61000-4-2/3/4/6 ，等級3/4，A類，CE認證 |
| 結構與材料 | |
| 外殼 | 不銹鋼303/304 |
| 測桿 | 不銹鋼304，8/10mm |
| 磁環 | 各種磁環 |
| 密封 | 0型圈40.87*3.53 mm NBR 80,輔助墊圈42.6*48*1.4 PTFE |
| 耐壓 | 安裝在液氣缸內時為350bar/700bar（峰值） |
| 安裝 | |
| 安裝方向 | 任意方向 |
| 安裝形式 | 帶螺紋法蘭公制M18x1.5或英制3/4″-16 UNF-3A |
| 一般鎖力 | 45 N-m |
| 電氣連接 | |
| 出線方式 | 直出電纜(防油，重工型)，線尾散線連接 |
| 輸入電壓 | +24 Vdc (-15/+20%) |
| 極性保護 | 最大-30Vdc |
| 超壓保護 | 最大36Vdc |
| 耗電量 | 一般為100mA |
| 絕緣強度 | 500V(DC接地到機器接地) |
RS系列傳感器具有超強防護外殼，堅固耐用，可在惡劣的環境下為用戶提供連續、可靠、實時的位移信號。傳感器采用完全不銹鋼外殼密封，完全滿足防護等級IP68。注意:電子倉部分不可拆卸。
由于采用了非接觸式測量技術，可將傳感器集成在一個與外界隔絕密封的外殼中。位置磁鐵沿測桿移動，不用機械接觸就可測出位置。對于液位測量，可使用備選的浮子。具有超強防護等級外殼的傳感器安裝使用方便，以更好的滿足應用要求。測量精度和所有技術參數取決于所選傳感器的輸出特性，接口形式可選:模擬量或SSI。
安裝結構及接線
RS防水模擬輸出位移傳感器適用于液壓缸的內置安裝，內置式結構緊湊，使用方便。
耐壓外管尺寸及安裝說明

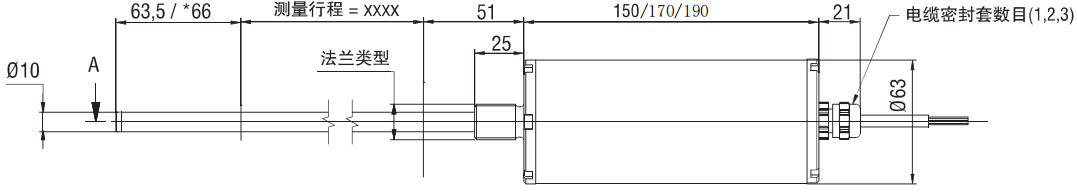

RS磁致伸縮傳感器尺寸圖
RS防水耐壓外管，不銹鋼電子倉，專為液壓系統使用設計的，內置于液壓缸內部，耐壓可達34MPa連續（69MPa峰值）。安裝螺紋規格M18×1.5、M20×1.5或3/4”-16 UNF-3A。
