EtherNet/IP是適合工業環境應用的協議體系?！癊therNet”表示采用以太網技術, 也就是1EEE802.3標準,和民用以太網技術通用;“IP”即Industral-Protocal,表示工業協議，以區別其它以太網協議。同于期工業以太網協議，EtherNet/IP協議采用的是 已經被廣泛使用的開放協議作為其應用層協議(也就是CIP協議)。所以，可以認為EtherNet/IP就是CIP協議在以太網TCP/IP協議基礎上的具體實現。
EtherNet/IP是由ODVA(Open Devicenet Vendors Asso-cation)和Control Net International兩大工業組織推出的基于CIP協議的網絡。它是一種面向?qū)ο蟮膮f(xié)議。EtherNet/IP采用TCP/IP協議發送“ 顯性”報文- — -也就是說在每個信息包中不僅包含有具體應用程序數據，還包含有對這些數據的解釋,以吸如何對這些數據進行處理的信息。同時，EtherNet/IP還采用 了標準的用戶數據包協議/互聯網協議(即UDP/IP,它是TCP/IP協議的一 部分)，實現了性能更高、能夠用于報文廣播的功能，滿足了工業自動化對數據實時性的要求，這-報文被稱作“隱性”報文。 由于EtherNet/ IP協議充分利用了TCP/IP和UDP/IP協議的優點，將其融合在同一網絡中，使得EtherNet/IP不僅能用于普通的信息處理，還能用于傳輸對時間有苛刻要求的控制信息。
EtherNet系統可以被配置成主從結構，也可以使用點對點通訊組成分布式控制結構。因此EtherNet/IP磁致伸縮位移傳感器在組網和應用上非常靈活，可以大限度的利用網絡帶寬并保證設備的穩定運行。
| 參數 | 規格 |
| 輸入 | |
| 測量數據 | 位置，速度（絕對值） |
| 測量范圍 | RP 鋁成型外殼：50 – 5080 mm RH耐壓外管:50 – 7620 mm |
| 輸出 | |
| 輸出 | EtherNet/IP |
| 工業協議 | 通用工業協議(CIP)的工業以太網 |
| 傳輸速度 | 最大 100Mbit/s |
| 過壓保護 | 最大 36 Vdc |
| 精度 | |
| 分辨率 | 5 um / 用戶可以利用 GSD 文文件自由更改 |
| 非線性度 | < 滿量程的土 0.01% （最小土 50 pm） |
| 重復精度 | < 滿量程的 ± 0.001% （最小 ± 2.5 pm） |
| 溫度系數 | < 15 ppm / °C |
| 滯后 | < 4 μm |
| 工作條件 | |
| 工作溫度 | – 40 至 +75 °C |
| 濕度 / 露點 | 濕度 90%，不能結露 |
| 保護 | RP 鋁成型外殼: IP65 RH 耐壓外管: IP67 （配對接頭必須鎖緊）或IP68（如選配直出電纜） |
| 沖擊指標 | 100 g （單一沖擊） / IEC 標準 68-2-27 |
| 振蕩指標 | 15 g / 100 – 2000 Hz / IEC 標準 68-2-6 （耐久性） |
| EMC 測試 | 放射 EN 50081-1，抗擾 EN 50082-2， EN 61000-4-2/3/4/6，等級 3/4，A 類，CE 認證 |
| 磁鐵速度 | 任何 |
| 結構,材料 | |
| 故障指示 | 電子頭尾蓋帶LED 顯示 |
| RP 鋁成型外殼 | 傳感器頭:鋁 傳感桿:鋁 位置磁鐵:滑塊磁鐵或浮動磁鐵 |
| RH 耐壓外管 | 傳感器頭:鋁 傳感桿和法蘭:304 L 不銹鋼 外管壓力:350 bar / 690 bar （峰值） 位置磁鐵:環形磁鐵，浮動磁鐵或浮球 |
| 安裝 | |
| 安裝位置 | 任意方位 |
| RP 鋁成型外殼 | 可移動固定夾片（需以 M5 縲釘作固定） |
| RH 耐壓外管 | 帶縲紋法蘭公制 M18 x 1.5 或英制 3/4″- 6 UNF-3A |
| 一般鎖力 | 45 N-m |
| 電氣連接 | |
| 接頭選型 | 航插或直出電纜 |
| 輸入電壓 | +24 Vdc （-15 / +20%） |
| 極性保護 | 最大 -30 Vdc |
| 超壓保護 | 最大 36 Vdc |
| 秏電量 | 一般 100 mA內 |
| 波動 | < 1 % S-S |
| 電器沖擊量 | 500 V （DC 接地與機械外殼地線之間） |
由于EtherNet/IP支持I/0(或隱式)消息(通常包含時序控制數據)和顯式消息(該消息的數據域上承載有協議信息和服務特性指令)，因此，EtherNet/IP系統 只需借助一個連接點就能進行配置和控制。此外，作為一種支持多級通信和消息優先級功能的生產商-消費者模式的網絡，EtherNet/IP可以比基于源-目的地模式的設備網絡更加有效地利用網絡帶寬。EtherNet/IP 系統可通過配置工作在使用點對點通信的主/從或分布式控制體系結構中。
耐壓外管尺寸及安裝說明
RH系列耐壓外管，鋁型材電子倉，專為液壓系統使用設計的，內置于液壓缸內部，耐壓可達34MPa連續（69MPa峰值）。安裝螺紋規格M18×1.5、M20×1.5或3/4”-16 UNF-3A。

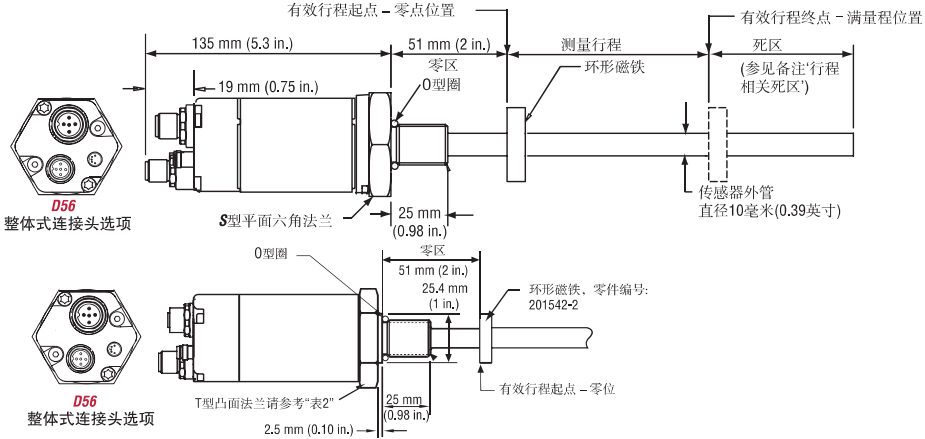

RH系列EtherNet/IP尺寸圖
注：圖中所示的上下死區表示傳感器在該區域內的輸出值為零或者不可靠，本傳感器的上下死區值分別為：50.8和63.5mm，該值可以根據客戶要求作出適當修改，可在訂貨時跟我司銷售或者技術特別提出。
鋁型材外置結構尺寸及安裝說明
RP鋁型材外置安裝結構，適用于一般機械，安裝方便，易于維護。

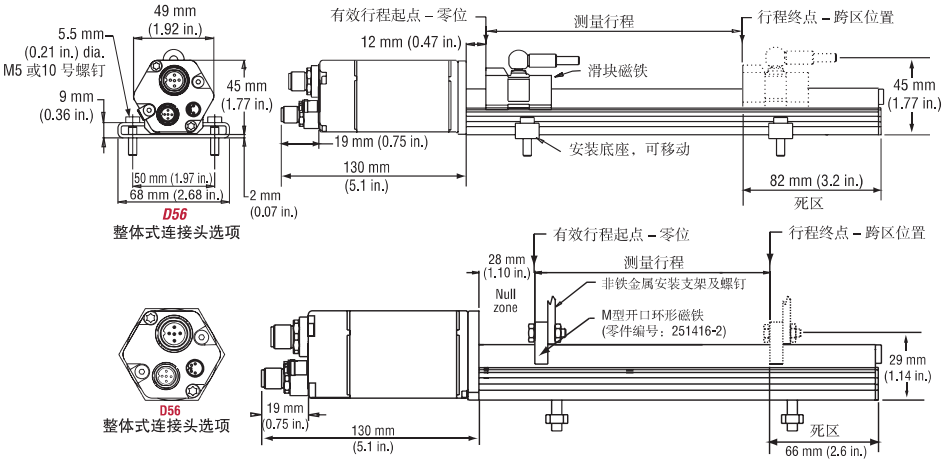

RP系列EtherNet/IP尺寸圖

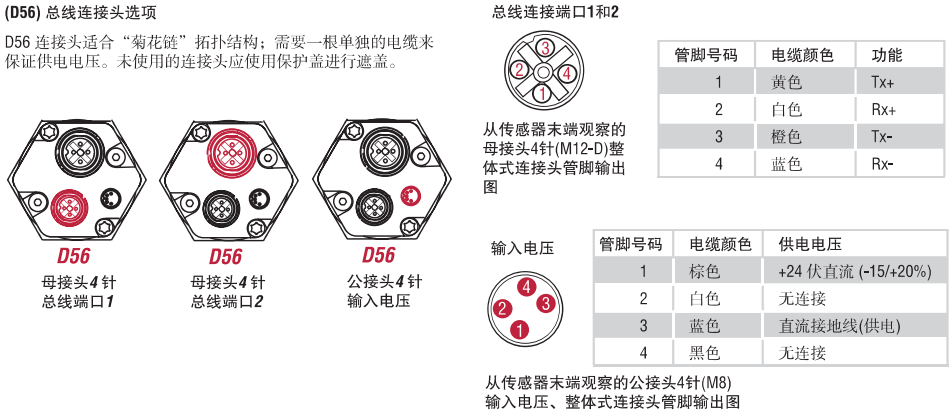

傳感器接線方式
航空插頭連接時，以針腳和相對應的線色定義
防水接頭直接出線時，以線色定義
