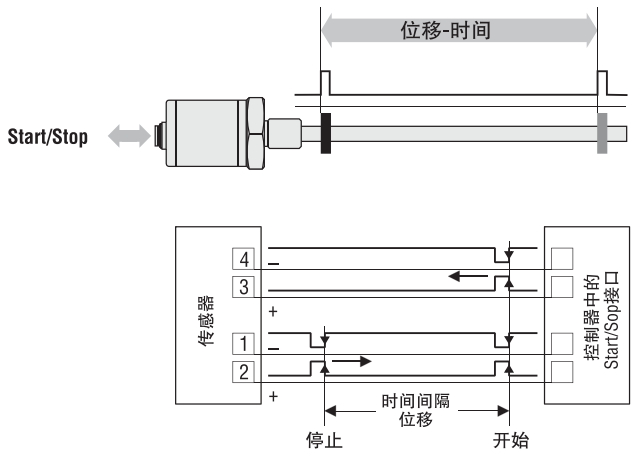

帶有 Start/stop 輸出傳感器需要控制系統中的模塊發來的 Start 信號，并返回對應于傳感器位置的脈沖。兩個脈沖的時間差與磁鐵位置即與位移成比例。時間的測量是由控制器完成，并以此計算位移值。
根據當時位移磁塊的位置，傳感器便發出相對應的停止信號(停止脈沖)?？刂破鞅隳苡嬎愠鰞山M脈沖信號時間差繼而準確計算出位移值
技術參數：
| 輸入 | |
| 測量數據 | 直線位移 |
| 測量行程 | 50mm-7650mm，可根據用戶需要定制 |
| 測量個數 | 多個位置 |
輸出 | |
| 數字量 | START/STOP信號（開始/停止） |
| 精度 | |
| 分辨率 | 取決于控制器A/D，≤5um |
| 非線性度 | <滿量程的0.01%，≥±50um |
| 重復精度 | <滿量程的0.001%，≥±1um |
| 遲滯 | <10um |
| 更新時間 | 1ms（量程≤1000mm）2.0ms（量程≤2000mm）3.0ms（量程≤3000mm） |
| 脈沖寬度 | START脈沖：2-5us，STOP脈沖：1.5-2us |
| 工作條件 | |
| 磁環速度 | 任意 |
| 工作溫度 | -40～105℃ |
| 濕度/露點 | 濕度90%，不能結露 |
| 溫度系數 | <30ppm/℃ |
| 沖擊指標 | GB/T2423.5 50g |
| 振動指標 | GB/T2423.10 20g/10-2000HZ |
| 防護等級 | IP65 RP外置導軌式/IP67 RH內置耐壓式 |
| EMC測試 | GB/T17626.2/3/4/6/8，等級4/3/4/3/3，A類，CE認證 |
| 防護等級 | IP67 不銹鋼外管，IP68：特殊定制 |
| 結構與材料 | |
| 故障指示 | 電子倉尾蓋帶LED燈顯示 |
| RP外置導軌式 | 電子倉：鋁合金測桿：鋁合金位置磁鐵：滑塊磁鐵、方塊磁鐵、開口磁鐵 |
| RH內置耐壓式 | 電子倉：鋁合金測桿：304不銹鋼外管耐壓：40MPa（連續）/60MPa（峰值）位置磁鐵：標準磁環以及各種環形磁鐵 |
| 安裝 | |
| 安裝方向 | 任意方向 |
| 螺紋形式 | 公制M18×1.5，M20×1.5英制3/4″-16UNF-3A（可定制） |
| 電氣連接 | |
| 出線方式 | 直出電纜或航空插頭 |
| 輸入電壓 | 24Vdc(-15～+20%)/寬電壓9-28.8Vdc |
| 極性保護 | 《-30Vdc |
| 超壓保護 | 《36Vdc |
| 絕緣電阻 | ＞10MΩ |
| 工作電流 | <50mA（隨量程大小而變） |
磁致伸縮位移傳感器提供直接Star/Stop(開始/停止)與PWM脈寬調制兩種數字輸出信號。標準分辨率為0.1mm(如內置計數器頻率為28MHz)更高的分辨率可以利用多次的循環閱讀次數達至。數字輸出不論是StartStop (開始I停止)或PWM，均可選配信號放大器，轉換成SSI,模擬信號，或者其它數字信號，方便直接進人PLC，同時更可借此把分辨率提高至0.005mm，傳感器的抗干擾能力大幅增強。

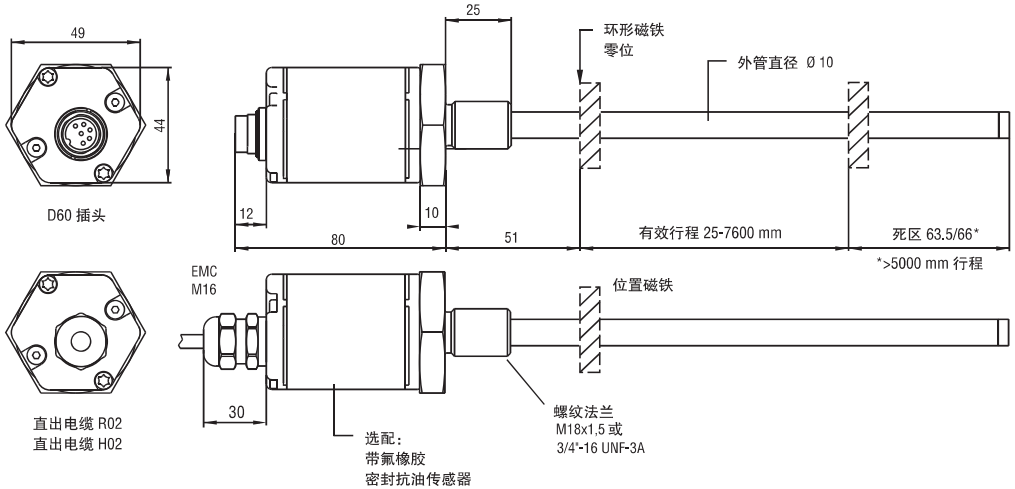

耐壓外管尺寸及安裝說明
RH系列耐壓外管，鋁型材電子倉，專為液壓系統使用設計的，內置于液壓缸內部，耐壓可達34MPa連續（69MPa峰值）。安裝螺紋規格M18×1.5、M20×1.5或3/4”-16 UNF-3A。
注：圖中所示的上下死區表示傳感器在該區域內的輸出值為零或者不可靠，本傳感器的上下死區值分別為：50.8和63.5mm，該值可以根據客戶要求作出適當修改，可在訂貨時跟我司銷售或者技術特別提出。

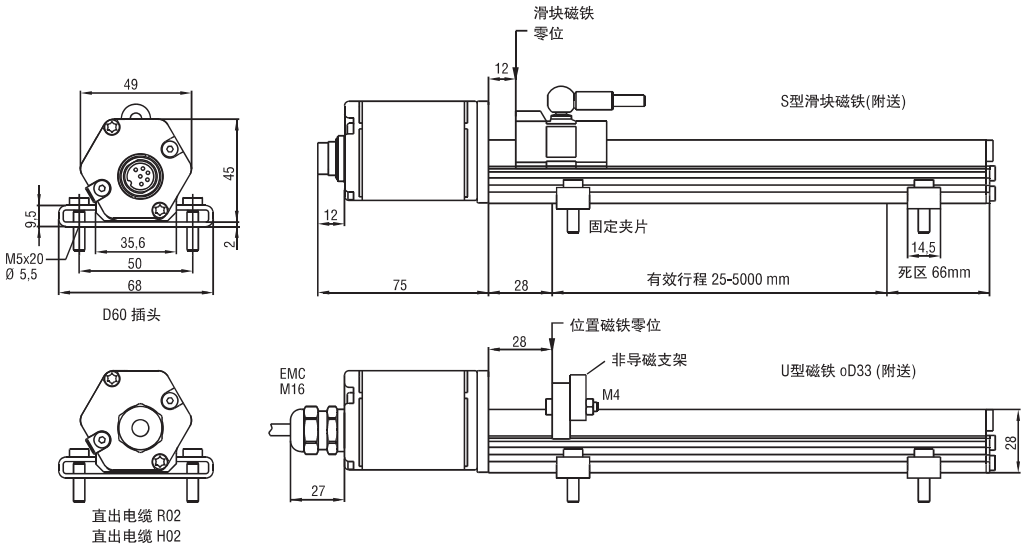

鋁型材外置結構尺寸及安裝說明RP鋁型材外置安裝結構，適用于一般機械，安裝方便，易于維護。
D60插頭(滑塊式磁鐵)
傳感器接線方式
航空插頭連接時，以針腳和相對應的線色定義
防水接頭直接出線時，以線色定義
D60公接頭針號排列(面向傳感器頭
Start/Stop | 針號 | 線色1 | 線色2 | 定義 |
| 1 | 藍 | 灰 | 數據 （-） | |
| 2 | 綠 | 粉 | 數據 （+） | |
| 3 | 黃 | 黃 | 時鐘 （+） | |
| 4 | 白 | 綠 | 時鐘 （-） | |
| 5 | 紅 | 棕 | +24VDC（-15%/+20%） | |
| 6 | 黑 | 白 | 直流電源 |
