堅固可靠工業用位移傳感器
線性測量，絕對值輸出
LED指示燈提供診斷功能
非接觸測量，沒有磨損
超高的精度，分辨率最高為2μm
非線性度達0.01%
重復精度達0.001%
標準DeviceNet總線輸出
Controller Area Network (CAN)是一個面向設備級通訊和基礎現場總線的標準如DeviceNet，CANopen和CANbus。這些現場總線可以提供高速的數據傳輸以適應傳感器數據在工業運動系統中的輸出。
DeviceNet讓用戶可以在單電纜上連接64 個設備，因此減少了線路使用。DeviceNet定義了數據在網絡中傳輸?shù)姆绞?，以及?yōu)先次序。這就大大降低了工業上應用的復雜度，增加了通訊網絡的有效性。BRSEN的智能傳感器結合了開源的DeviceNet總線標準提供給客戶高精確度，高效的，并適合于工業自動控制領域的傳感器系統。
| 參數 | 規格 |
| 輸入 | |
| 測量數據 | 位置，速度（絕對值） |
| 測量范圍 | RP 鋁成型外殼：50 – 5080 mm RH耐壓外管:50 – 7620 mm |
| 輸出 | |
| 介面 | CAN總線系統協議，ISO 11898 |
| 數據格式 | DeviceNet 2.0版 |
| 傳輸速度 | 500Kbit/s（用戶可以通過編程軟件自由更改傳輸速率） |
| 過壓保護 | 最大 36 Vdc |
| 精度 | |
| 分辨率 | 2/5 um （用戶可以利用 GSD 文文件自由更改） |
| 非線性度 | < 滿量程的土 0.01% （最小土 50 pm） |
| 重復精度 | < 滿量程的 ± 0.001% （最小 ± 2.5 pm） |
| 溫度系數 | < 15 ppm / °C |
| 滯后 | < 4 μm |
| 工作條件 | |
| 工作溫度 | – 40 至 +75 °C |
| 濕度 / 露點 | 濕度 90%，不能結露 |
| 保護 | RP 鋁成型外殼: IP65 RH 耐壓外管: IP67 （配對接頭必須鎖緊）或IP68（如選配直出電纜） |
| 沖擊指標 | 100 g （單一沖擊） / IEC 標準 68-2-27 |
| 振蕩指標 | 15 g / 100 – 2000 Hz / IEC 標準 68-2-6 （耐久性） |
| EMC 測試 | 放射 EN 50081-1，抗擾 EN 50082-2， EN 61000-4-2/3/4/6，等級 3/4，A 類，CE 認證 |
| 磁鐵速度 | 任何 |
| 結構,材料 | |
| 故障指示 | 電子頭尾蓋帶LED 顯示 |
| RP 鋁成型外殼 | 傳感器頭:鋁 傳感桿:鋁 位置磁鐵:滑塊磁鐵或浮動磁鐵 |
| RH 耐壓外管 | 傳感器頭:鋁 傳感桿和法蘭:304 L 不銹鋼 外管壓力:350 bar / 690 bar （峰值） 位置磁鐵:環形磁鐵，浮動磁鐵或浮球 |
| 安裝 | |
| 安裝位置 | 任意方位 |
| RP 鋁成型外殼 | 可移動固定夾片（需以 M5 縲釘作固定） |
| RH 耐壓外管 | 帶縲紋法蘭公制 M18 x 1.5 或英制 3/4″- 6 UNF-3A |
| 一般鎖力 | 45 N-m |
| 電氣連接 | |
| 接頭選型 | 5針D51公接頭(標準DeviceNet接頭) |
| 輸入電壓 | +24 Vdc （-15 / +20%） |
| 極性保護 | 最大 -30 Vdc |
| 超壓保護 | 最大 36 Vdc |
| 秏電量 | 一般 100 mA內 |
| 波動 | < 1 % S-S |
| 電器沖擊量 | 500 V （DC 接地與機械外殼地線之間） |
DeviceNet線性位置傳感器作為-個從設備符合CANbus(IS011898)標準。傳感器的電子部分和整合的軟件部分把傳感器的位置數據輸出轉換成DeviceNet總線協議標準格式并通過總線傳給控制器。DeviceNet的傳輸速率可達至500kit/Sec。
DeviceNet協議下的磁致伸縮傳感器至少包含以下功能:
●位置數據輸出
●錯誤檢出
●Polling和Bit-strobe通訊模式
即插即用
DeviceNet信號傳感器可以直接連入一個DeviceNet 網絡。即插即用的設計使得安裝快捷簡便。傳感器作局一個從設備，將位置和狀態數據報告給作局主設備的控制器。在系統初始設置后，用戶可以不用考慮網絡時序以及傳感器在DeviceNet環境下能否運行的問題 。傳感器的設置參數將以Electronic Data Sheet (EDS) 格式存放在網絡內，只有兩個可設置的參數，一個是節點號，一個是帶寬速率。
如果需要，可以通過PC編程工具如DeviceNet Manager (Allen Bradley提供)來改變這些值。
耐壓外管尺寸及安裝說明
RH系列耐壓外管，鋁型材電子倉，專為液壓系統使用設計的，內置于液壓缸內部，耐壓可達34MPa連續（69MPa峰值）。安裝螺紋規格M18×1.5、M20×1.5或3/4”-16 UNF-3A。

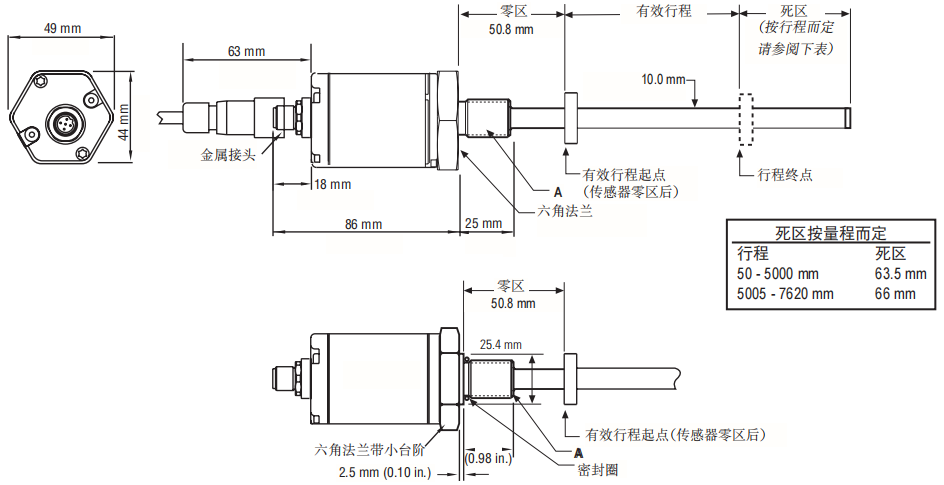

RH系列DeviceNet尺寸圖
注：圖中所示的上下死區表示傳感器在該區域內的輸出值為零或者不可靠，本傳感器的上下死區值分別為：50.8和63.5mm，該值可以根據客戶要求作出適當修改，可在訂貨時跟我司銷售或者技術特別提出。
鋁型材外置結構尺寸及安裝說明
RP鋁型材外置安裝結構，適用于一般機械，安裝方便，易于維護。

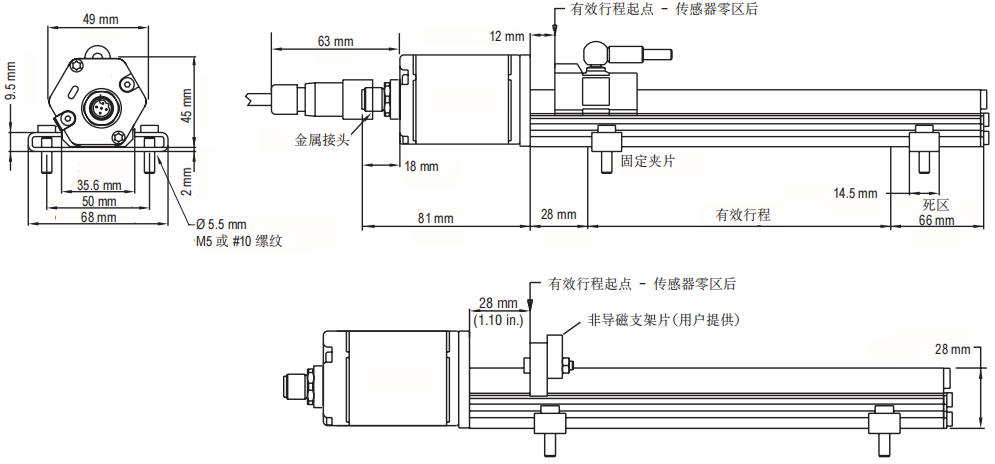

RP系列DeviceNet尺寸圖
傳感器接線方式

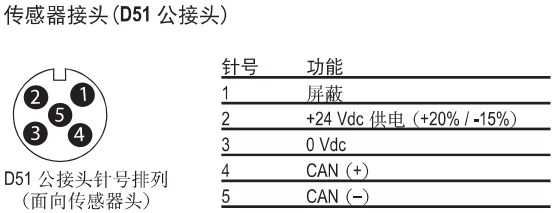

航空插頭連接時，以針腳和相對應的線色定義
防水接頭直接出線時，以線色定義
