■ 堅固可靠工業用位移傳感器
■ 直線測量，絕對值輸出
■ LED 指示燈提供診斷功能
■ 無接觸測量，沒有磨損
■ 超高的精度，分辨率最高為 2 μm
■ 非線性度達 0.01%
■ 重複精度達 0.001%
■ 標準 CAN 總線輸出
| 參數 | 規格 |
| 輸入 | |
| 測量數據 | 位置，速度（絕對值） |
| 測量范圍 | RP 鋁成型外殼：50 – 5080 mm RH耐壓外管:50 – 7620 mm |
| 輸出 | |
| 介面 | CAN 總線系統協議，ISO DIS 11898 |
| 數據格式 | CANopen： CIA 標準 DS-301 V4.02 encoder profile DS-406 v3.1 CANbasic：CAN 2.0 A |
| 傳輸速度 | 速率：1000 800 500 250 125 50 20 kbit/s 線長：<25 <50 <100 <250 <500 <1000 <2500 m (用戶可以通過編程軟件自由更改傳輸速率。) |
| 過壓保護 | 最大 36 Vdc |
| 精度 | |
| 分辨率 | 1 / 2 / 5 / 10 / 20 / 50 / 100 μm |
| 非線性度 | < 滿量程的土 0.01% （最小土 50um） |
| 重復精度 | < 滿量程的 ± 0.001% （最小 ± 2.5 um） |
| 溫度系數 | < 15 ppm / °C |
| 滯后 | < 4 μm |
| 工作條件 | |
| 工作溫度 | – 40 至 +75 °C |
| 濕度 / 露點 | 濕度 90%，不能結露 |
| 保護 | RP 鋁成型外殼: IP65 RH 耐壓外管: IP67 （配對接頭必須鎖緊）或IP68（如選配直出電纜） |
| 沖擊指標 | 100 g （單一沖擊） / IEC 標準 68-2-27 |
| 振蕩指標 | 15 g / 100 – 2000 Hz / IEC 標準 68-2-6 （耐久性） |
| EMC 測試 | 放射 EN 50081-1，抗擾 EN 50082-2， EN 61000-4-2/3/4/6，等級 3/4，A 類，CE 認證 |
| 磁鐵速度 | 任何 |
| 結構,材料 | |
| 故障指示 | 電子頭尾蓋帶LED 顯示 |
| RP 鋁成型外殼 | 傳感器頭:鋁 傳感桿:鋁 位置磁鐵:滑塊磁鐵或浮動磁鐵 |
| RH 耐壓外管 | 傳感器頭:鋁 傳感桿和法蘭:304 L 不銹鋼 外管壓力:350 bar / 690 bar （峰值） 位置磁鐵:環形磁鐵，浮動磁鐵或浮球 |
| 安裝 | |
| 安裝位置 | 任意方位 |
| RP 鋁成型外殼 | 可移動固定夾片（需以 M5 縲釘作固定） |
| RH 耐壓外管 | 帶縲紋法蘭公制 M18 x 1.5 或英制 3/4″- 6 UNF-3A |
| 一般鎖力 | 45 N-m |
| 電氣連接 | |
| 接頭選型 | 6 針 D60 公接頭或直出電纜 |
| 輸入電壓 | +24 Vdc （-15 / +20%） |
| 極性保護 | 最大 -30 Vdc |
| 超壓保護 | 最大 36 Vdc |
| 秏電量 | 一般 100 mA內 |
| 波動 | < 1 % S-S |
| 電器沖擊量 | 500 V （DC 接地與機械外殼地線之間） |
R-系列 RP 和 RH 型線性位置傳感器作為一個從站，符合Canbus (ISO 11898) 協議標準。傳感器直接把位置數據轉換為面向總線的數據并發送給控制器?？偩€的接口適合于小于 1 Mbps 的速率傳輸。集成在傳感器的軟件支持高度自定義的CANopen，CANbasic等傳感器總線系統。

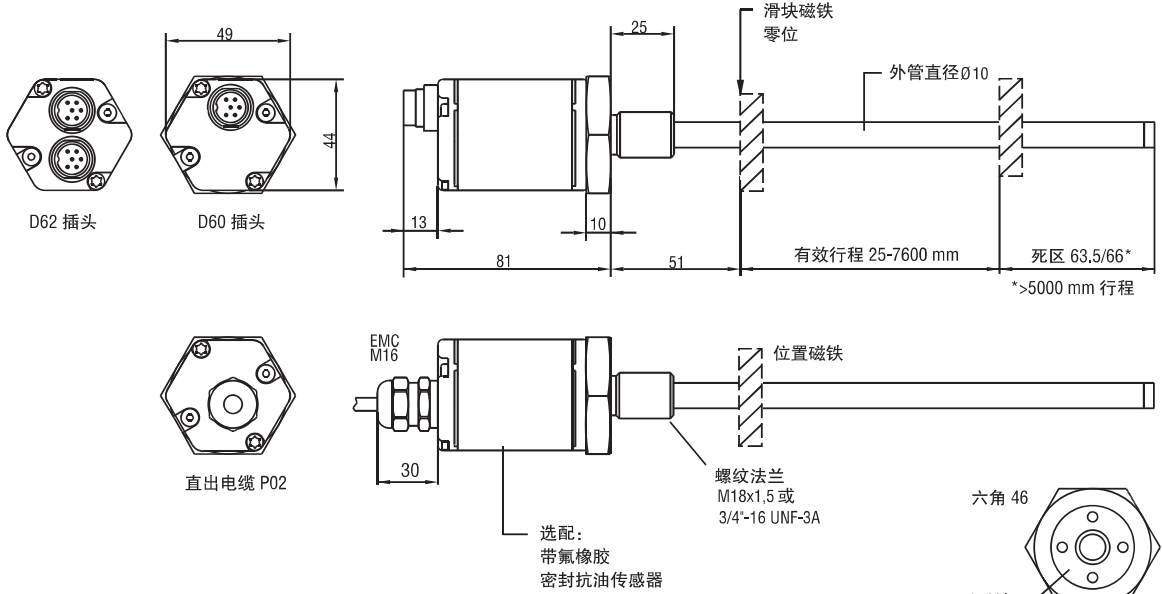

耐壓外管尺寸及安裝說明
RH系列耐壓外管，鋁型材電子倉，專為液壓系統使用設計的，內置于液壓缸內部，耐壓可達34MPa連續（69MPa峰值）。安裝螺紋規格M18×1.5、M20×1.5或3/4”-16 UNF-3A。
RH系列CAN磁致伸縮位移傳感器
注：圖中所示的上下死區表示傳感器在該區域內的輸出值為零或者不可靠，本傳感器的上下死區值分別為：50.8和63.5mm，該值可以根據客戶要求作出適當修改，可在訂貨時跟我司銷售或者技術特別提出。

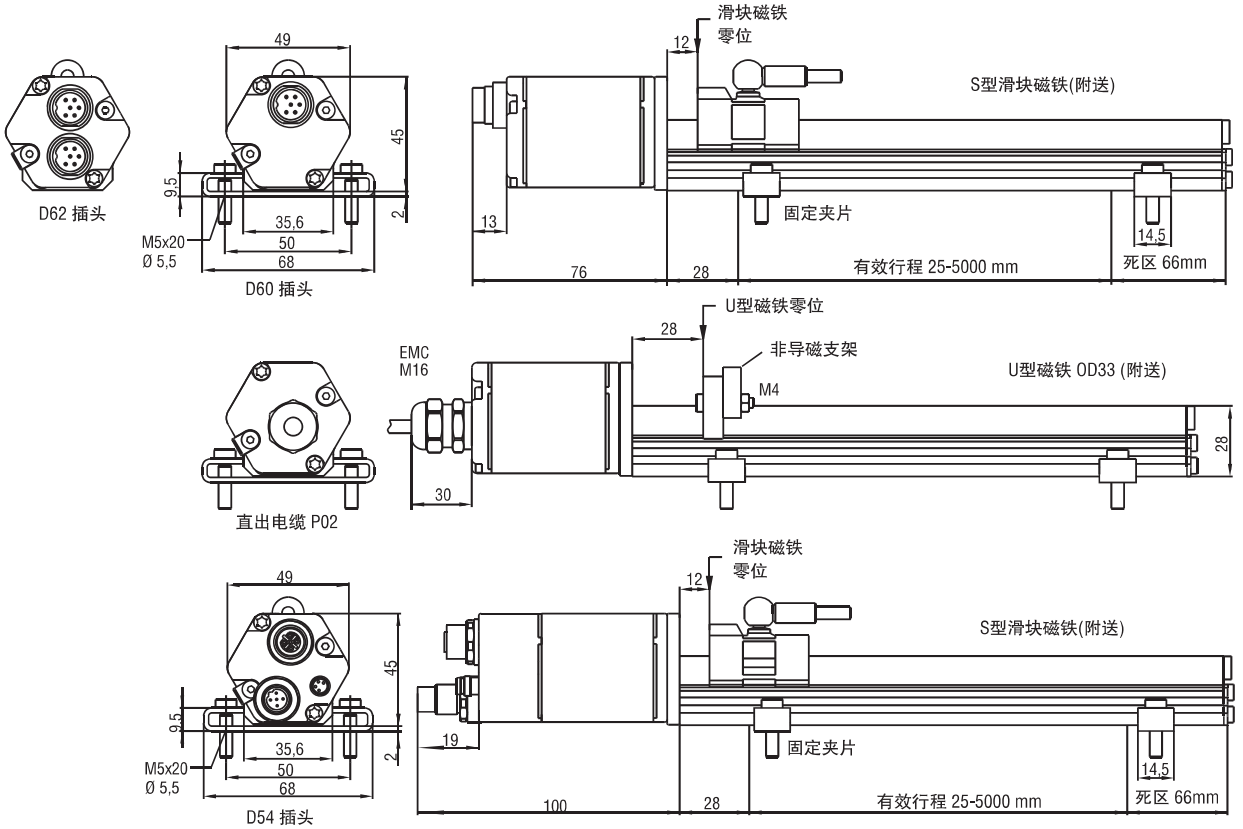

鋁型材外置結構尺寸及安裝說明
RP鋁型材外置安裝結構，適用于一般機械，安裝方便，易于維護。
RP系列CAN磁致伸縮位移傳感器
傳感器接線方式
航空插頭連接時，以針腳和相對應的線色定義
防水接頭直接出線時，以線色定義
