■ 堅固耐用工業傳感器
■ 線性測量，絕對輸出
■ 傳感器帶自我診斷 LED顯示燈
■ 無接觸測量，壽命特長
■ 分辨率最高為 1 μm
■ 非線性度 0.01%
■ 重複精度 0.001%
■ 直接 SSI 數字輸出，24 / 25 / 26 位二進制或格雷碼
■ 實時感應，同步測量
R-系列線性位移傳感器
? R-系列的 RH 與 RP 傳感器是非常堅固耐用，是要求嚴格的工業環境中的理想選擇。
? R-系列提供兩種標準外殼選型 – RH 型的不銹鋼外管可以承受高壓，適合液壓缸安裝。RP 型的鋁成型外殼則提供方便機床表面安裝的配件和不同的磁鐵選擇。
? 傳感器包含了先進的信號處理器與完整的輸出介面電路。外殼的雙重屏蔽保証極佳的 EMI 抗擾保護，提升了可靠性與操作安全水平。
| 參數 | 規格 |
| 輸入 | |
| 測量數據 | 位置，速度（絕對值） |
| 測量范圍 | RP 鋁成型外殼：50 – 5080 mm RH耐壓外管:50 – 7620 mm |
| 輸出 | |
| 介面 | SSI 同步串連接口或 SSI 標準差動信號 |
| 數據格式 | 二進制或格雷碼，選項提供奇偶檢驗和錯誤位 |
| 數據長度 | 8 ~ 32 位 |
| 數據速度 | 70 kBd ~ 1 MBd 按電纜長度而定： 線長： <3 <50 <100 <200 <400 m 速率： 1000 <400 <300 <200 <100 kBd |
| 更新時間 | 行程： 300 750 1000 2000 5000 mm 頻率： 3.7 3.0 2.3 1.2 0.5 kHz |
| 精度 | |
| 分辨率 | 1 / 2 / 5 / 10 / 20 / 50 / 100 μm |
| 非線性度 | < 滿量程的土 0.01% （最小土 50 pm） |
| 重復精度 | < 滿量程的 ± 0.001% （最小 ± 2.5 pm） |
| 工作條件 | |
| 工作溫度 | – 40 至 +75 °C |
| 濕度 / 露點 | 濕度 90%，不能結露 |
| 溫度系數 | < 15 ppm / °C |
| 保護 | RP 鋁成型外殼: IP65 RH 耐壓外管: IP67 （配對接頭必須鎖緊）或IP68（如選配直出電纜） |
| 沖擊指標 | 100 g （單一沖擊） / IEC 標準 68-2-27 |
| 振蕩指標 | 15 g / 100 – 2000 Hz / IEC 標準 68-2-6 （耐久性） |
| EMC 測試 | 放射 EN 50081-1，抗擾 EN 50082-2， EN 61000-4-2/3/4/6，等級 3/4，A 類，CE 認證 |
| 磁鐵速度 | 任何 |
| 結構,材料 | |
| 故障指示 | 電子頭尾蓋帶LED 顯示 |
| RP 鋁成型外殼 | 傳感器頭:鋁 傳感桿:鋁 位置磁鐵:滑塊磁鐵或浮動磁鐵 |
| RH 耐壓外管 | 傳感器頭:鋁 傳感桿和法蘭:304 L 不銹鋼 外管壓力:350 bar / 690 bar （峰值） 位置磁鐵:環形磁鐵，浮動磁鐵或浮球 |
| 安裝 | |
| 安裝位置 | 任意方位 |
| RP 鋁成型外殼 | 可移動固定夾片（需以 M5 縲釘作固定） |
| RH 耐壓外管 | 帶縲紋法蘭公制 M18 x 1.5 或英制 3/4″- 6 UNF-3A |
| 一般鎖力 | 45 N-m |
| 電氣連接 | |
| 接頭選型 | 7 針 D60 公接頭或直出電纜 |
| 輸入電壓 | +24 Vdc （-15 / +20%） |
| 極性保護 | 最大 -30 Vdc |
| 超壓保護 | 最大 36 Vdc |
| 秏電量 | 一般 100 mA內 |
| 波動 | < 1 % S-S |
| 電器沖擊量 | 500 V （0V接機械外殼） |
SSI 同步串連介面
傳感器滿足了絕對輸出編碼器對 SSI 標準的所有要求。位置值以24/25/26 位編碼模式以高速傳輸至控制系統。SSI的一個主要功能為同步數據轉換，在一個閉環控制系統里，同步是十分容易做到的?？刂破鳟a(chǎn)生的一個時鐘脈沖鏈用來開啟傳 器數據：位置數據一位一位的隨著傳感器接收到的每一個時鐘脈沖發送至控制器。絕對的位置數據是在傳感器內不斷更新的然后經過移位寄存器轉換成串連的信息發送。
SSI時序邏輯圖

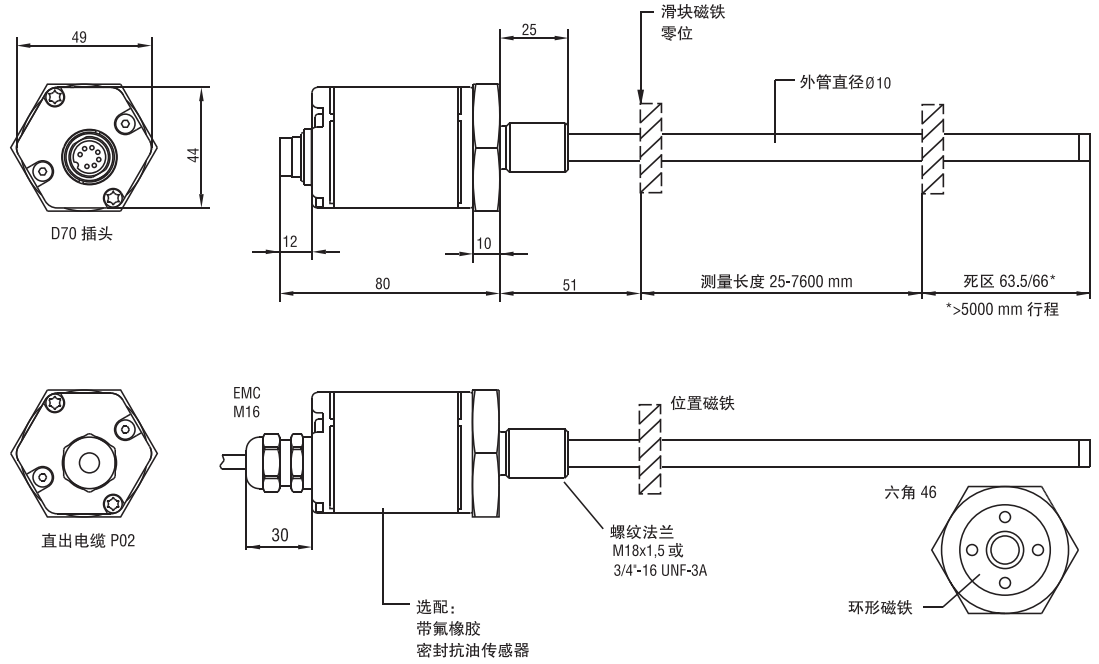

耐壓外管尺寸及安裝說明
RH系列耐壓外管，鋁型材電子倉，專為液壓系統使用設計的，內置于液壓缸內部，耐壓可達34MPa連續（69MPa峰值）。安裝螺紋規格M18×1.5、M20×1.5或3/4”-16 UNF-3A。
RH磁致伸縮傳感器SSI信號
注：圖中所示的上下死區表示傳感器在該區域內的輸出值為零或者不可靠，本傳感器的上下死區值分別為：50.8和63.5mm，該值可以根據客戶要求作出適當修改，可在訂貨時跟我司銷售或者技術特別提出。

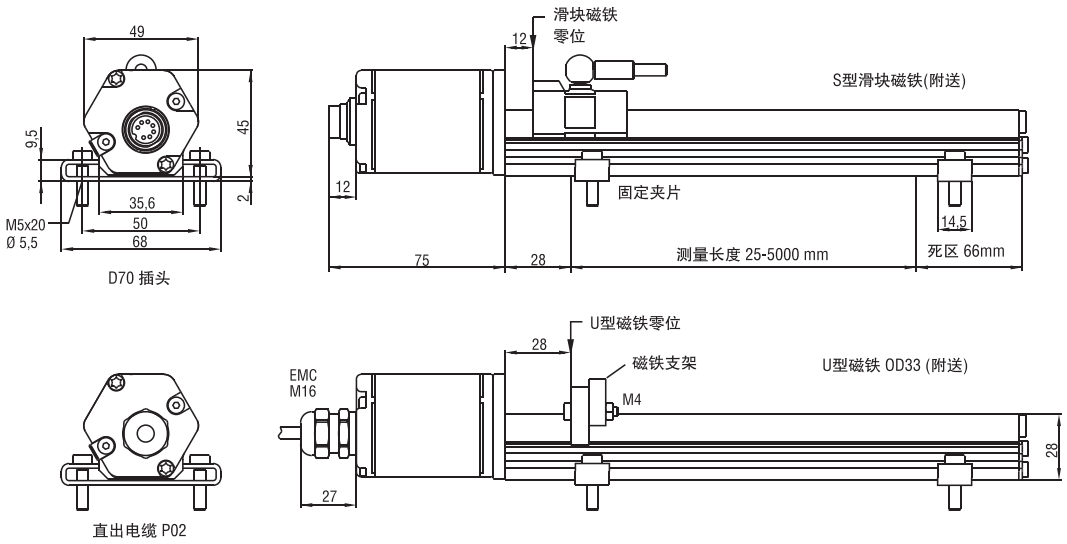

鋁型材外置結構尺寸及安裝說明
RP鋁型材外置安裝結構，適用于一般機械，安裝方便，易于維護。
RP磁致伸縮傳感器SSI信號
傳感器接線方式
航空插頭連接時，以針腳和相對應的線色定義
防水接頭直接出線時，以線色定義
D70公接頭針號排列(面向傳感器頭)
針號 | 線色 | 定義 |
|---|---|---|
| 1 | 灰 | 數據 （-） |
| 2 | 粉 | 數據 （+） |
| 3 | 黃 | 時鐘 （+） |
| 4 | 綠 | 時鐘 （-） |
| 5 | 棕 | +24VDC（-15%/+20%） |
| 6 | 白 | 直流電源地 |
| 7 | 不接 |
