描述

這是一個非常簡單的項目，它既有趣又實用。這種記錄器制造成本低廉，可以去大多數地方，為您提供詳細的旅行記錄。最初，我構建它是為了在自行車上使用，但沒有理由不能將它用作例如汽車中的平視顯示器。

特征

因為我們已經知道我們要走多快，所以添加速度計顯示也非常容易。大多數基于 MAX7219 的顯示器都是八位數字，因此有余地，因為實際上，速度不太可能超過三位數字。為此，最左邊的顯示屏顯示當前視野中的衛星數量。

同樣，您可以使用 displaySpeed() 例程作為模板在左側添加一個時鐘。

該軟件也是模塊化的，所以你可以選擇只添加你需要的部分。或者，如果您愿意，您可以添加更多。

硬件

零件清單涵蓋了所有細節，但總而言之，該項目對其組件并不重要。我使用了Freetronics EtherTen控制器，因為它已經內置了 SD 卡。您可以使用 Arduino Nano 并使封裝也更小一些。使用你手頭的東西是我的建議。

軟件

該軟件非常簡單：“Setup() 初始化硬件串行（用于調試）、軟件串行（GPS 連接）、SD 驅動程序和顯示器。如果您從 GPS 中得到的只是垃圾信息，請檢查“ss.begin() 中的波特率)"。我的模塊都以9600 波特率工作，但一些較舊的模塊以 4800 波特率開始。

Loop() 檢查傳入流中的有效 NMEA 消息。收到有效消息后，tinygps 庫會將其拆解，并將數據格式化為逗號分隔的字符串，以便寫入 SD 卡。一旦寫入數據，顯示就會更新。這種情況大約每秒發生一次。

一個小問題是速度值是一個浮點數，我們真的不需要知道速度的分?jǐn)?shù)值，所以我們在顯示之前將速度轉換為 int。這還有使速度顯示更穩定的額外好處。

顯示屏最左邊的數字用于顯示視野中的衛星數量。一旦您的設備開始工作，您可能會選擇將其排除在外。

Git 存儲庫還包含一個小的 Python 腳本“export-gpx.py”，它將從記錄器中獲取 csv 輸出并寫出一個 garmin gpx 文件（這是 xml）。這可以導入到 Strava 等。

建造

通過將零件安裝到您選擇的外殼中開始您的構造。使用塑料外殼確保接收器能夠接收到 GPS 信號。某些接收器/天線組合似乎比其他組合更好，因此需要進行一些試驗。

大多數當前模塊都有一個 LED，它會與 GPS“PPS”輸出同步閃爍。當沒有有效數據時，它通常會常亮，但當有數據可用時會開始閃爍。這是在外殼內測試您的設備的好方法。

接下來，使用標準跳線，按照接線圖將模塊連接在一起。請注意，為了使信號接線更明顯，我沒有包括電源接線。但是要小心，大多數 GPS 模塊都是 3.3V。如果您不確定，請咨詢您的供應商。

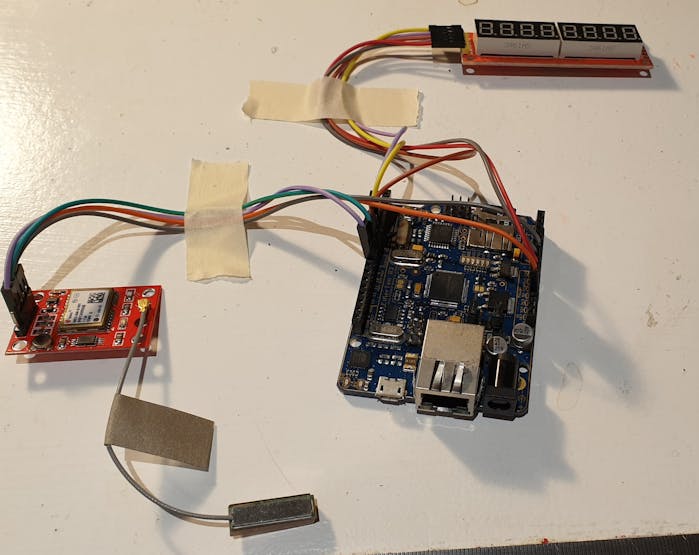

所有組件都準備好放入盒子中。

?

請注意，某些 GPS 模塊在通電后需要幾分鐘才能報告。此處顯示的模塊有一個電池，即使在接口關閉的情況下，也能始終為接收器供電。這大大加快了啟動過程。如果您需要購買 GPS 模塊，我建議確保您選擇的模塊具有?；罟δ?。

由于成品旨在移動，因此值得固定跳線以確保可靠性。一些熱膠可以很好地完成這項工作。

安裝成品由您決定。我用維可牢尼龍搭扣膠帶將它固定在自行車前部的提籃上。

旅行結束后，關閉記錄儀，取出 SD 卡。使用export-gpx.py as 創建一個 gpx 文件（不要將其保存在 SD 卡上?。?/font>

現在，您可以將文件上傳到 Google 地圖并繪制您的旅程。

您可以登錄maps.google.com ，選擇“您的地點”、“地圖”和“創建新地圖”來完成此操作

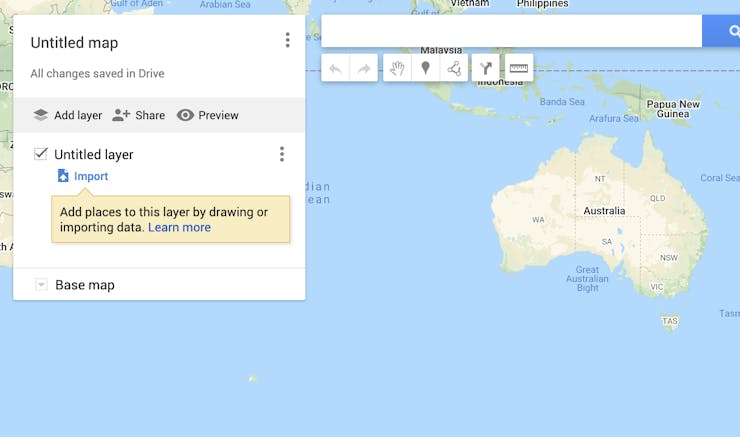

這將為您提供一個類似于下圖所示的屏幕，您可以在其中導入數據：

?

單擊導入以加載 gpx 文件。Google 將花費一分鐘左右的時間來處理您的數據，然后為您提供新的旅程軌跡。

出于隱私原因，我沒有顯示最終地圖輸出。
