若從安裝在汽車分電器中的機械觸點技術算起，點火系統經已走過一段很長的發展歷程。最新的點火IGBT、混合信號IC及封裝技術，使“線圈上開關”技術所允許的種種系統優勢得以實現。因此，本文分析了汽車點火系統，探討了汽車點火系統中對智能IGBT技術的需求。
　　1汽車點火系統
　　要產生火花，所需的器件包括電源、電池、變壓器（即點火線圈），以及用于控制變壓器初級電流的開關。電子學教科書告訴我們V=Ldi/dt.因此，如果線圈初級繞組中的電流發生瞬間變化（即di/dt值很大），初級繞組上將產生高壓。如果該點火線圈的匝比為N，就能按該繞線匝數比放大原邊電壓。結果是次級上將產生10kV到20kV的電壓，橫跨火花塞間隙。一旦該電壓超過間隙周?chē)諝獾慕殡姵?shù)，將擊穿間隙而形成火花。該火花會點燃燃油與空氣的混合物，從而產生引擎工作所需的能量（如圖1）。
　　

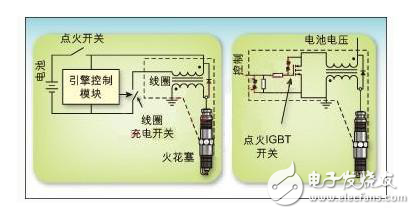

　　圖1：汽車點火系統
　　除柴油機外，所有的內燃機中都有一個基本電路（汽車點火系統）。用于點火線圈充電的開關元件已經歷了很大演變：從單個機械開關、分電器中的多個斷電器觸點，到安裝在分電器中或單獨電子控制模塊中的高壓達林頓雙極晶體管，再到直接安裝在火花塞上點火線圈中的絕緣柵雙極性晶體管（IGBT），最后是直接安裝在火花塞上點火線圈中的智能IGBT.
　　2智能IGBT
　　很多年前，IGBT就已成為點火應用中的開關。圖2所示為IGBT的剖面圖。較之于其它技術，IGBT有如下一些重要優點：
　　1）大電流下的飽和壓降低；
　　2）易于構建出能處理高壓線圈（400~600V）的電路；
　　3）簡化的MOS驅動能力；
　　4）在線圈異常工作時能承受高能耗（SCIS額定范圍內）。
　　
　　圖2：IGBT剖面圖
　　圖2所示的點火IGBT示意圖包括了幾個額外的重要元素。集電極到柵極的雪崩二極管堆建立起“導通”電壓，當集電極被來自線圈的反激或尖峰脈沖強迫提升到該電壓時，IGBT將導通，此時IGBT會消耗其處于活動區時在線圈中積蓄的剩余能量（而不是將其用于產生火花）。采用這種雪崩“箝位”電路后，IGBT可限制箝位電壓，使其遠遠低于N型外延摻雜/P形基（Nepi/Pbase）半導體的擊穿電壓，以確保其安全運行。這樣就能顯著提高點火IGBT對自箝位電感開關（SCIS）能量的承受能力。而這承受能力是一個額定指標，即點火線圈中的能量每次被釋放為火花時IGBT所吸收的能量。通過限制初級線圈上的電壓，點火線圈本身也得到過壓保護。
　　最新一代點火IGBT已能大大減小IGBT中的裸片面積，且仍保持出色的SCIS能力。這一進步正在催生多裸片智能IGBT產品。這類智能產品將高性能BCDIC技術與高性能功率分立元件IGBT相結合。智能IGBT線圈驅動電路的需求動因在于：功率開關的發展方向由外置的引擎控制模塊變?yōu)橹苯游挥谝嬷谢鸹ㄈ系狞c(diǎn)火線圈內的構件。當點火線圈位于火花塞上，這種結構稱為“火花塞上線圈（coilonplug）”；當線圈驅動電路包括在線圈中，這種結構則稱為“線圈上開關（switchoncoil）”。
