標簽 > ethercat
EtherCAT（以太網控制自動化技術）是一個以以太網為基礎的開放架構的現場總線系統，EtherCAT名稱中的CAT為Control Automation Technology（控制自動化技術）首字母的縮寫。
EtherCAT（以太網控制自動化技術）是一個以以太網為基礎的開放架構的現場總線系統，EtherCAT名稱中的CAT為Control Automation Technology（控制自動化技術）首字母的縮寫。最初由德國倍福自動化有限公司（Beckhoff Automation GmbH） 研發。EtherCAT為系統的實時性能和拓?fù)涞撵`活性樹立了新的標準，同時，它還符合甚至降低了現場總線的使用成本。EtherCAT的特點還包括高精度設備同步，可選線纜冗余，和功能性安全協議（SIL3）。
EtherCAT（以太網控制自動化技術）是一個以以太網為基礎的開放架構的現場總線系統，EtherCAT名稱中的CAT為Control Automation Technology（控制自動化技術）首字母的縮寫。最初由德國倍福自動化有限公司（Beckhoff Automation GmbH） 研發。EtherCAT為系統的實時性能和拓?fù)涞撵`活性樹立了新的標準，同時，它還符合甚至降低了現場總線的使用成本。EtherCAT的特點還包括高精度設備同步，可選線纜冗余，和功能性安全協議（SIL3）。
原理
目前有多種用于提供實時功能的以太網方案：例如，通過較高級的協議層禁止CSMA/CD存取過程，并使用時間片或輪詢過程來取代它。其它方案使用專用交換機，并采用精確的時間控制方式分配以太網數據包。盡管這些解決方案能夠比較快和比較準確地將數據包傳送到所連接的以太網節點，但帶寬的利用率卻很低，特別是對于典型的自動化設備，因?yàn)榧词箤?duì)于非常小的數據量，也必須要發送一個完整的以太網幀。而且，重新定向到輸出或驅動控制器，以及讀取輸入數據所需的時間主要取決于執行方式。通常也需要使用一條子總線，特別是在模塊化I/O系統中，這些系統與Beckhoff K-總線一樣，通過同步子總線系統加快傳輸速度，但是這樣的同步將無法避免引起通訊總線傳輸?shù)难舆t。
通過采用EtherCAT技術， Beckhoff突破了其它以太網解決方案的這些系統限制：不必再像從前那樣在每個連接點接收以太網數據包，然后進行解碼并復制為過程數據。當幀通過每一個設備（包括底層端子設備）時，EtherCAT從站控制器讀取對于該設備十分重要的數據。同樣，輸入數據可以在報文通過時插入至報文中。在幀被傳遞 （僅被延遲幾位）過去的時候，從站會識別出相關命令，并進行處理。此過程是在從站控制器中通過硬件實現的，因此與協議堆棧軟件的實時運行系統或處理器性能無關。網段中的最后一個EtherCAT從站將經過充分處理的報文返回，這樣該報文就作為一個響應報文由第一個從站返回到主站。
從以太網的角度看，EtherCAT總線網段只是一個可接收和發送以太網幀的大型以太網設備。但是，該“設備”不包含帶下游微處理器的單個以太網控制器，而只包含大量的EtherCAT從站。與其它任何以太網一樣，EtherCAT不需要通過交換機就可以建立通訊，因而產生一個純粹的EtherCAT系統。
EtherCAT科普系列（15）：EtherCAT技術在分布式測控系統領域應用
分布式測控系統即集散控制系統，是一種以控制器和現場設備為基礎，將相關工藝信號匯集到系統中，并由操作站進行監視或其他控制操作，用于實現對生產過程的數據采集...
2025-07-08 標簽：工業測控系統ethercat 296 0
化工流量的控制精度直接決定產品質量！插拔式步進伺服模組通過EtherCAT高速實時通訊，實現1ms級閥門定位，誤差副產物激增。溫度失控->引發爆聚...
EtherCAT科普系列（14）：EtherCAT技術在液壓支架智能控制領域的應用
我國“富煤、貧油、少氣”的資源稟賦特征，決定了煤炭是我國基礎能源，其資源的安全穩定開發與國計民生及能源安全息息相關。根據國家能源局發布，在當前我國發電裝...
汽車制造領域：EtherCAT轉Profinet網關案例全面解析
在汽車涂裝車間自動化控制系統中，中央控制器是核心。它運用Profinet協議和上位機通信，可實時收發指令與反饋信息。中央控制器負責調控噴涂機器人、輸送鏈...
2025-06-30 標簽：控制器網關Profinet 134 0
EtherCAT科普系列（13）：EtherCAT技術在電感信號處理器領域的應用
電感式傳感器在計量檢測領域是比較常見的一類傳感器，廣泛應用于各種測量裝置中，用于小量程位移量的精密測量。由于電感傳感器所產生的原始信號為電壓模擬信號，因...
2025-06-20 標簽：電感信號處理器ethercat 160 0
工業通訊技術，ethercat轉profinet網關讓電機學自主呼吸
傳統電機保護系統的反應速度一直是工業自動化領域的一大挑戰。然而，某制造企業通過采用Profinet與EtherCAT協議轉換方案-穩聯技術WL-PN-E...
2025-06-28 標簽：網關Profinet工業通訊 106 0
插板式系統的“生命線”：EtherCAT分布式供電該如何實現？
視頻推薦在ZIO系列插板式模組系統中，EtherCAT分布式供電如同設備的血液循環網絡，其供電穩定性直接決定系統可靠性。本文將從電流計算到電源擴展，為您...
CanOpen轉EtherCAT網關與臺達伺服的配置指南歐姆龍PLC篇
在工業自動化系統不斷演進的背景下，設備間高效通信成為實現精準控制與協同作業的關鍵。臺達電機作為工業動力執行的重要設備，常采用CanOpen協議進行數據交...
2025-06-30 標簽：網關工業自動化ethercat 115 0
EtherCAT科普系列（12）：EtherCAT技術在風力發電機組主控系統領域應用
風力發電的原理是利用風力帶動風機葉片旋轉，再通過增速裝置提升轉速驅動發電機發電，將風能轉化為機械能源，然后再轉變成電力。根據全球風能理事會(GWEC)發...
2025-06-12 標簽：發電機ethercat主控 230 0
EtherCAT科普系列（11）：EtherCAT技術在數據采集系統領域的應用
數據采集是從物理對象中挖掘有價值的信息的過程。數據采集系統先將待測物理量通過傳感器轉換為合適的電信號（電壓或電流），電信號經過預處理（縮放或?yàn)V波等）后傳...
2025-06-06 標簽：數據采集工業ethercat 176 0
EtherCAT Slave to PROFINET Slave網關產品手冊立即下載
類別：通信網絡 2025-05-14 標簽：網關Profinetethercat
基于Sitara平臺的EtherCAT主從站實現立即下載
類別：電子資料 2024-09-30 標簽：ethercat以太網通訊Sitara
具有Endat 2.2絕對編碼器反饋、采用EtherCAT連接的電機驅動系統立即下載
類別：電子資料 2024-09-02 標簽：絕對編碼器ethercat電機驅動系統
使用虹科協議開發方案和瑞薩 RZ T2M實現下一代工廠自動化立即下載
類別：電子資料 2022-06-22 標簽：ProfinetethercatEthernet IP

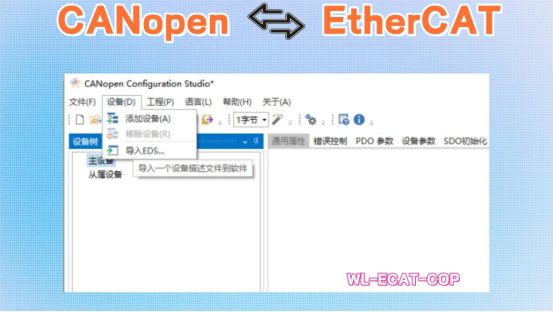

CanOpen轉EtherCAT網關與臺達伺服的配置指南配置軟件篇
在工業自動化系統中，CanOpen轉EtherCAT網關是連接不同協議設備的關鍵組件。通過專業配置軟件對網關進行參數設置，可以實現CanOpen從站設備...
2025-07-10 標簽：CAN網關CANopen 28 0
EtherCAT主站轉Profinet網關連接匯川伺服系統的操作模式控制技術方案
在工業自動化領域，不同協議設備之間的通信往往成為技術難點。本文將針對EtherCAT主站轉Profinet網關連接匯川伺服系統的操作模式控制，從硬件配置...
2025-07-10 標簽：網關Profinetethercat 57 0
EtherCAT主站轉Profinet網關接匯川伺服實現速度控制功能
在工業自動化系統中，不同總線協議的設備互聯常面臨技術挑戰。本文將圍繞EtherCAT主站轉Profinet網關與匯川伺服驅動器的協同應用展開，重點解析目...
2025-07-10 標簽：網關Profinetethercat 84 0
EtherCAT主站轉Profinet網關接匯川伺服操作模式的控制解析
在工業自動化場景中，設備間的通信協議兼容性問題常成為系統集成的核心挑戰。EtherCAT（以太網控制自動化技術）以其高速實時性被廣泛應用于伺服控制，而P...
2025-07-09 標簽：網關Profinetethercat 87 0
EtherCAT主站轉Profinet網關技術解析與匯川SV660F伺服應用實踐
在工業自動化領域，不同協議之間的互聯互通是實現設備協同的關鍵環節。EtherCAT與Profinet作為兩大主流工業以太網協議，分別憑借其高速實時性與廣...
2025-07-09 標簽：網關Profinetethercat 56 0
打破協議壁壘！三格電子Profinet轉EtherCAT主站網關，讓工業設備自由對話
在工業自動化領域，不同通信協議的設備如何高效協同工作，一直是企業面臨的關鍵挑戰。三格電子憑借深厚的技術積累與對市場需求的精準洞察，推出的 Profine...
2025-07-09 標簽：網關Profinetethercat 92 0
EtherCAT與Profinet協議轉換在工業自動化中的應用：以匯川伺服驅動器為例
在工業自動化領域，實現不同協議設備間的無縫通信是提升生產效率的關鍵。以EtherCAT主站通過Profinet網關連接匯川伺服驅動器的場景為例，這一技術...
2025-07-08 標簽：網關Profinetethercat 125 0
玩轉CC-Link IE轉EtherCAT：冶金廠里的“萬物互聯”神操作
還在為冶金車間里“協議不通”的傳感器們頭疼？當霸氣側漏的CC-Link IE主干網，遇上靈活高效的EtherCAT 網關或傳感器集群，協議轉換網關就是你...
2025-07-03 標簽：網關ethercatCC-Link 114 0
賦能智慧醫療：Modbus轉EtherCAT協同控制的創新實踐
在智能醫療領域，數據傳輸與設備控制的效率和精確度是關鍵。ModbusRTU作為傳統的通信協議，因其穩定性被廣泛應用，但隨著技術的不斷進步，EtherCA...
常壓蒸餾高效生產的關鍵：Modbus轉EtherCAT技術實戰秘籍
在現代工業控制領域，通信協議是設備之間進行數據交換的重要工具。Modbus RTU和EtherCAT作為兩種常見的通信協議，各自具有不同的特點和應用場景...
2025-07-01 標簽：ethercatMODBUS RTU 93 0
