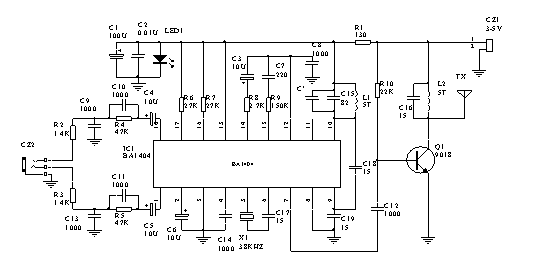

發射機的原理圖如圖2所示，核心部分是一塊立體聲發射集成電路BA1404，采用18腳雙列直插式封裝，其內部包括了左、右聲道放大器、平衡調制器、19KHZ導頻發射器、射頻振蕩器、射頻放大器等電路，圖1是其內部方框圖。

由電腦等輸出的立體聲音頻信號由CZ2插座輸入，兩路音頻信號經過C10、C11、R4、R5等組成預加重網絡后，經過C4、C5耦合到IC1的第1、18腳，X1 38KHZ晶振與內部電路組成信號發生器，該振蕩信號一路經過分頻器產生19KHZ導頻信號，另一路用于對立體聲音頻信號進行編碼，編碼信號由第14腳輸出，與第13腳輸出的導頻信號一起構成立體聲復合信號，并送入第12腳對高頻振蕩信號進行調制，調制后的射頻信號經內部放大后由第7腳輸出，Q1及外圍元件組成的射頻功率放大對調頻信號做進一步的放大，最后由TX天線向空中發射。紅色LED1既做為工作指示燈，又同時做為IC1的穩壓管，為IC1提供約1.9V左右的穩壓直流電。雖然該機工作電壓比較低，但能滿足幾十米到百米范圍的收聽需要，如果配合高靈敏度的調頻收音機，傳送距離還可以增大。如需更大的發射功率則需接更大功率的放大器。

本電路的裝配可參照圖3元件裝配圖和圖4印板圖進行。按照元件清單對元件進行檢查，引腳存在氧化層的應先用小刀將其刮去，以利于手工焊接。由于本電路工作于高頻狀態，焊接時元件引腳要盡量短，以減少分布電容對電路產生的影響。天線TX可自行用一段80－100cm的電線代用（套件內默認不含天線，如需要拉桿天線請與本站聯系）。檢查無誤后，可以在CZ1接上兩節5號電池，此時紅色的LED1點亮，在CZ2上接入音頻信號源，找一臺調頻立體聲收音機，放在附近，在88－108MHZ頻率內尋找本發射機的信號，如果找到了并與當?shù)貜V播電臺頻率無沖突，則可適當拉開距離，并適當撥動L2，使發射距離最遠，音質最好，最后用臘將L1、L2封固，制作即可完成。在大多數情況下均能一次成功。如果沒有找到信號，可以適當撥動L1（壓縮或拉伸），使本機發射頻率進入到收音機的接收范圍，再重復上述過程，如果始終不能進入88－108MHZ的范圍，可以檢查元件裝配是否有誤，元件是否有損壞，還可以嘗試加焊電容C’,容量為10－30P，或更換C15,減少C15容量一試。祝您制作成功！

元器件清單

工作電壓  3V  電流消耗  10mA  導頻振蕩  38KHz  通道分離度  45dB  工作溫度  -20℃-+50
