2 設計方案

　　2.1 UART的設計結構

　　筆者設計采用模塊化設計，方案的UART主要由邏輯控制模塊、波特率發生模塊、發送模塊和接收模塊等組成。波特率發生模塊可以建立精確的時鐘，確保數據采樣準確、工作時序順暢。邏輯控制模塊、波特率發生模塊、發送模塊和接收模塊完成工作有：確定數據起始位、數據收發，串并轉換、建立握手連接、判斷命令、數據校驗等功能。

　　2.2 狀態圖

　　利用串口通信在數據交互過程中涉及到了多種工作狀態，情況比較多樣，而利用程序設計中的有限狀態機（FSM）理論進行編程設計，這個問題可以迎刃而解。

　　有限狀態機是由寄存器組和組合邏輯構成的硬件時序電路，有限狀態機的狀態（即由寄存器組各位的1和0的組合狀態所構成的有限個狀態）只能在同一時鐘跳變沿的情況下才能從一個狀態轉向另一個狀態。

　　本設計的有限個狀態編碼使用獨熱碼形式，即寄存器組每一個bit位代表一種狀態（如“0100”，“1000”為四態機中的兩種狀態），這種狀態碼的好處是避免了狀態混亂。狀態機采用Mealy型有限狀態機，這種狀態機的下一個狀態不但取決于各個輸入值，還取決于當前所在狀態，符合UART的工作原理。

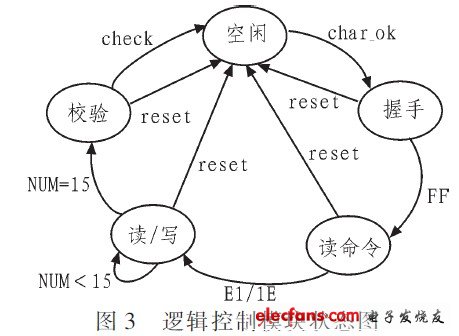

　　邏輯控制模塊、數據接收模塊和發送模塊的設計都使用到了狀態機，其中以邏輯狀態機為主狀態機，其余兩個為從狀態機。確定各種工作狀態和工作流程后便可構建出狀態圖，方便直觀地進行后續設計。

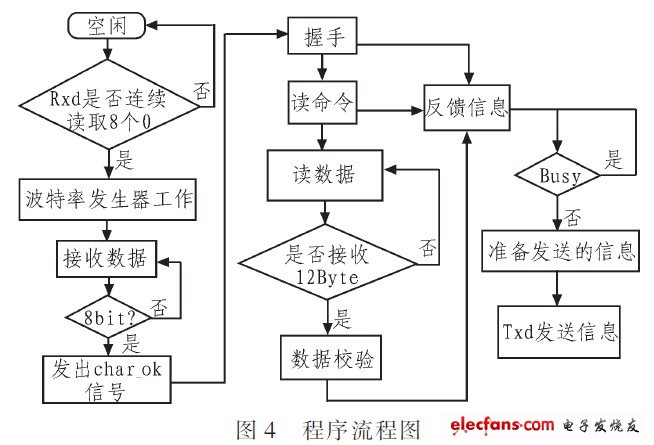

　　通過狀態圖可以方便、準確地得到程序設計框圖如圖4所示。

　　能得到較好的實驗數據。
