引言

　　目前，對高亮度LED(發光二極管)的市場預測存在很大差別。盡管預測數據不同，但是趨勢是明顯的：高亮度(HB)LED市場正在以驚人的速度增長。有些預測數據為年復合增長率15%，另一些則為年復合增長率35%。2007年汽車領域的LED照明處于起步階段，銷售額為6.7億美元，但是預計將以15%的年復合增長率增長，到2011年(1)達到12億美元。如果將非汽車應用考慮在內，那么年復合增長率接近35%，而且到2011年，總的高亮度LED市場有可能輕松超過25億美元。

　　這么高的增長潛力靠什么驅動?首先，LED產生光的效率是白熾燈的10倍，同時幾乎是熒光燈的兩倍，因此極大地降低了提供特定光輸出量(單位：流明)所需的電功率。第二，白熾燈使用1,000小時后需要更換，熒光燈可持續使用1萬小時，而LED的壽命超過10萬小時。在大多數應用中，這允許LED永久性地嵌入到最終應用中而無需附屬裝置。例子包括用于裝在汽車車體上的顯示屏或HDTV的LCD顯示屏，因為這些LED在汽車、HDTV或運動場館顯示器壽命期內不會需要更換。第三，LED比其它照明產品小幾個數量級，外形尺寸可以制作得非常扁平，這樣它們就可以永久性地嵌入到汽車內部和外部應用中。另外，通過使用紅光、綠光和藍光LED配置，可以實現無數種顏色。最后，LED能夠調光，而且其接通和斷開時間很快，人眼察覺不到，這極大地改進了HDTV和其它類型顯示器的背光照明。沒有這些LED，不可能有極高對比度和清晰的高分辨率LCDHDTV。

　　盡管如此，照明系統設計師的最大挑戰之一是如何充分利用最新一代LED的所有優勢。因為它們一般需要一個準確的直流電流源，還需要調光，因此LED驅動器集成電路必須設計成能滿足各種不同應用的需求。電源解決方案必須高效率、功能可靠，而且與往常一樣，要非常緊湊和經濟。有理由認為，最苛刻的LED驅動應用之一是在汽車應用中，其中包括基于LED的內部照明、LCD顯示器背光照明、剎車/轉向信號指示燈，甚至包括前燈。

　　汽車LED照明

　　尺寸小、功耗低以及接通時間短等優點已經使高亮度LED開始在今天的汽車中得到廣泛采用。最初的LED應用是中央高位剎車燈(CHMSL)，這類應用采用紅光LED提供非常微小的照明陣列，這種陣列很容易安裝，而且從不需要更換。欲了解更多信息請登錄電子發燒友網(http://www.brongaenegriffin.com)

　　傳統上，白熾燈是最經濟的光源，而且很多汽車仍在使用。不過，用于照明組件的可用空間縮小以及對長工作壽命的需求，加之LED實現了明亮的自然色彩和簡化設計，因此LED在很多應用中迅速取代了白熾燈。白光LED陣列取代傳統的冷陰極熒光照明(CCFL)TFT-LCD背光照明越來越常見了，白光LED提供更加精確和可調的背光照明，工作壽命將很容易超過汽車本身的壽命。甚至主要是鹵素/氙燈絲設計應用領域的前燈也正在逐步采用電子“可控”的大電流LED陣列(參見圖1)。包括內部/外部和背光照明應用的所有汽車照明應用都幾乎在轉向LED。在這種環境中使用LED有幾個優點。首先，它們從不需要更換，因為其長達10萬余小時(11.5年的使用年限)的可靠壽命超過了汽車本身的壽命。這允許汽車制造商永久性地將其嵌入“艙內”照明系統，無需為了方便更換而進行相應的設計。其款式也可以有很大變化，因為LED照明系統所需的深度和面積不像白熾燈那么大。

　　圖1：奧迪R8/雷克薩斯LED前燈/轉向信號指示燈/行車燈。

　　圖2所示是現代汽車中的各種LED照明應用。在汽車內部，有幾種采用各種類型LED的“標準內置”照明模塊。有些是單個LED，而像導航儀表板背光照明等另一些應用則需要LED陣列。在外部照明方面，LED也得到了認可?，F(xiàn)在超過40%的中央高位剎車燈已經采用紅光LED。另外，奧迪(Audi)2008 A8采用大電流LED陣列作為白天行車燈(DRL)。雷克薩斯(Lexus)600轎車和奧迪R8包括前燈在內的全部外部“前向照明”都是由LED完成的。類似地，甚至更多中檔汽車和很多摩托車也采用了彩色LED陣列作為剎車/轉向信號指示燈。

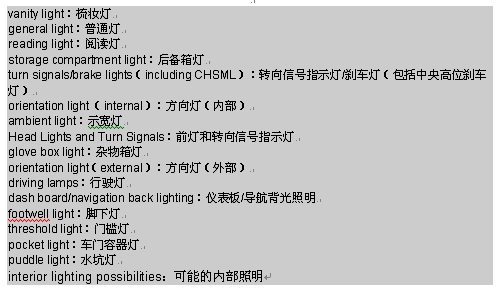

　　圖2：LED照明在現代汽車中的典型應用。

　　汽車LED照明的設計參數

　　為確保最佳性能和更長的使用壽命，LED需要一個有效的驅動電路。這些驅動電路必須能夠適應條件非?？量痰钠囯娫纯偩€，而且要既經濟又節省空間。為了保證更長的使用壽命，首要的是不超過LED的電流和溫度限制。表1給出了大電流白光LED的典型正向電壓與驅動電流。

　　表1：大電流白光LED的正向壓降與驅動電流。

　　大多數前燈應用需要約50W LED電流。凌力爾特公司(Linear)的LT3755設計成服務于這種類型的應用。它可以將汽車總線電壓(標稱值為12V)提高到60V，以驅動多達14個串聯連接的1A LED，如圖3所示。

　　圖4說明，LT3755的效率可高達93%。這一點是非常重要，因為這消除了所有電源組件的散熱需求，從而可組成一個占板面積非常緊湊的解決方案。盡管圖3所示電路是一種升壓型拓撲，但是LT3755獨特的高壓側電流檢測設計使其能夠根據應用的具體要求，配置為升壓模式、降壓模式、降壓-升壓模式或反激式拓撲。

　　LT3755用穩定的內部7V電源驅動外部低端N溝道MOSFET。固定頻率、電流模式架構允許在寬電源和輸出電壓范圍內穩定和準確地工作。LT3755提供一個恒定電流源，這對LED驅動器集成電路在輸入電壓不穩定時實現恒定LED亮度非常重要，而且在汽車應用中尤其重要，因為在冷車發動和負載突降等情況下遭遇瞬態后，輸入電壓可能有極大的擺動。LT3755的最高輸入電壓為40V，使其能夠在主汽車總線遭遇40V瞬態時穩定LED電流和電壓，40V瞬態在負載突降情況下是常見的。

　　以地為基準的電壓反饋引腳用作很多LED保護電路的輸入，如LED開路保護，而且還使轉換器有可能用作恒定電壓源。頻率調節引腳允許用戶在100kHz至1MHz范圍內對頻率編程，以優化效率和性能，同時最大限度減小外部組件尺寸。如果需要外部同步，LT3755-1版本在100kHz至1MHz的整個頻率范圍內還可以同步至外部時鐘。

　　圖3：采用LT3755的50W前燈電路。

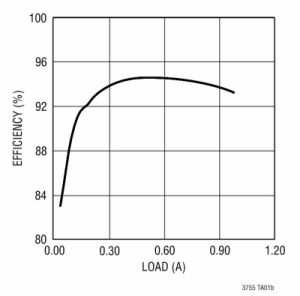

　　圖4：圖3所示LT3755電路的效率。

　　LT3755的真彩PWM調光實現了高達3000:1的調光比，調光時所發光的顏色沒有改變，從而能夠持續調節LED前燈，以適應多種環境條件。因為凌力爾特公司的大電流LED驅動器是電流模式穩壓器，因此它們不直接調制電源開關的占空比，而是由反饋環路控制每個周期的開關峰值電流。與電壓模式控制相比，電流模式控制改進了環路動態特性，并實現了逐周期限流。

　　兩個LED應用

　　如圖2所示，很多嵌入式大電流LED應用都由單個或兩個大電流(ILED從1A至1.5A)LED組成。這類應用包括內部照明，如頂燈、地圖燈、后備箱照明，還包括外部照明，如門檻或“水坑”燈。視應用的不同，可能采用彩色LED用于儀表板照明，或白光LED用于一般照明。因為這類LED一般具有3V至4V的正向電壓，并用12V至14V的汽車總線供電，所以需要降壓型穩壓器。LT3475雙路降壓型LED驅動器非常適用于這類應用。

　　LT3475是一個雙路36V、2MHz降壓型DC/DC轉換器，用作雙路恒定電流LED驅動器(參見圖3)。每個通道都有內部檢測電阻和調光控制，非常適用于驅動需要高達1.5A電流的LED。兩個通道以180o的相位差開關，從而降低了兩個通道的輸出紋波。在50mA至1.5A的寬電流范圍內，每個通道都獨立保持高輸出電流準確度，同時獨特的True Color PWMTM電路實現3000:1的調光范圍，而且沒有通常與LED電流調光相關的顏色改變。LT3475具有4V至36V(瞬態高達40V)的寬輸入電壓范圍，非常適應汽車電源系統。其開關頻率可以在200kHz至2MHz的范圍內設定，從而允許使用纖巧的電感器和陶瓷電容器，同時保持開關噪聲在調幅收音機頻段之外。該器件采用耐熱增強型TSSOP-20封裝，為驅動大電流LED提供了一個非常緊湊的解決方案。

　　圖5：LT3475雙路1.5A降壓型LED驅動器原理圖和有關的效率曲線。

　　LT3475采用高壓側檢測方式，實現了接地的LED陰極連接，因此在大多數應用中無需接地線。它的每個通道還具有集成的升壓二極管，進一步減少了解決方案占板面積和成本。其它特點包括LED開路和短路保護。

　　本文小結

　　在當前和未來的汽車中，LED照明應用將前所未有地加速增長，這已經導致對大電流LED汽車應用中的LED驅動器集成電路產生了很多非常具體的性能要求。這些應用從前燈到內部照明，種類很多。另外，在汽車市場之外的大量商用和工業環境中也有很多LED應用，汽車應用中的大多數高性能要求在這些應用中也需要。欲了解更多信息請登錄電子發燒友網(http://www.brongaenegriffin.com) 這些LED驅動器必須提供恒定電流，以在輸入電壓或LED正向電壓變化時保持一致的亮度，而且必須以高效率工作。它們還必須能夠承受汽車電源總線嚴酷的電氣特性。這些應用還要求非常緊湊的、高熱效率解決方案。凌力爾特公司已經注意到了這些汽車設計需求，而且為滿足汽車和多種通用LED照明應用需求，已經開發出一系列大電流LED驅動器產品。照明系統設計師現在有了一個非常方便的LED驅動器來源，可以進行具有挑戰性的照明設計了。
