用邏輯電源電平調節薄膜晶體管液晶顯示(TFT LCD)平板顯示器的vcom信號

所有薄膜晶體管液晶顯示(TFT LCD)平板顯示器都至少需要一個適當調節的VCOM信號以便為平板顯示器的背板提供一個參考點。VCOM電源電壓的準確值隨不同平板顯示器而變化，因此必須在出廠時設置VCOM值以便與每一個顯示屏的各自特性相匹配。適當?shù)卣{節VCOM值可以減少閃爍和其它不良影響。

在分壓器工作模式中，通常使用機械電位器或微調電位器實現VCOM調節。近幾年來，平板顯示器制造商開始尋求其它的解決方案，由于機械電位器不能提供滿足大的平板顯示器最佳圖像保真度要求的分辨率。另外制造商還要求通常由技術人員在裝配線上完成的物理調節。這種調節不僅消耗時間，而且容易產生由于人為誤差或機械振動引起的現場失效。

一種能達到優化平板顯示器圖像質量提高所需要分辨率的簡單方法是使用數字電位器取代機械電位器。使用數字電位器以后，平板顯示器制造商能自動完成VCOM調節過程，從而降低了生產成本，提高了產品質量。

但是，許多平板顯示器都在較高的電壓下工作，選擇可提供的電源電壓有限。如果有5 V電源的供電系統，那么實現起來就很簡單，如圖1所示。如果沒有5 V的電源，那么電路就變得很復雜。這種設計思想表明了一種簡單方法，用任何可提供的邏輯電源都可以給電位器供電，只要能夠進行VCOM調節。

圖1. 提供5 V專用電源的配置

演示本解決方案所采用的器件是ADI公司的AD5258/59 6/8 bit非易失性數字電位器。有一個I2C串行接口用于控制，并且用來將所需要的電位器設置數據存儲到EEPROM閃存。AD5259是采用5 V的亞微米CMOS工藝制造的，以便降低功耗。它采用10引腳MSOP超小型封裝，這是低成本、小尺寸應用的一個重要特性。

在沒有提供5 V電源的系統中，很多設計工程師都會簡單地試圖從一排電阻串中的5 V處取出抽頭。這是一個不可取的解決方案，因為在在寫入EEPROM的編程期間，AD5259通常要吸收35 mA電流。由于R1壓降過大，它不能吸收這么大的電流。為此，AD5259提供一個單獨的VLOGIC引腳，該引腳能連接到任意邏輯電源上。這里使用數字電位器控制MCU的電源電壓?，F(xiàn)在，VLOGIC電源可以吸收35 mA可編程電流，VDD電源只吸收微安（μA）級電源電流用于為數字電位器內置電阻串的內置開關提供偏置電流。如果平板顯示要求提高VCOM電壓，可以增加加兩個電阻器接到運算放大器的同相增益配置。

圖2. 從一排電阻串中處取出V_DD抽頭

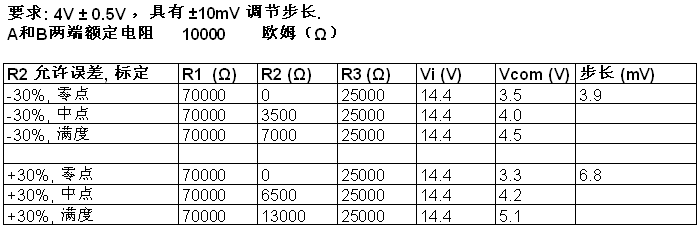

數字電位器有±30%的兩端電阻允許誤差。假設R1，R3和Vi的允許誤差與電位器相比可忽略不計，下表列出了輸出值達到的范圍。如表所示，該電路配置保證3.5 V到4.5 V的輸出范圍，其內部調節步長為±10 mV。另外，由于數字電位器的邏輯電源與MCU的邏輯電壓匹配，所以如果需要，數據可以讀回到MCU。

表1. 輸出電壓范圍

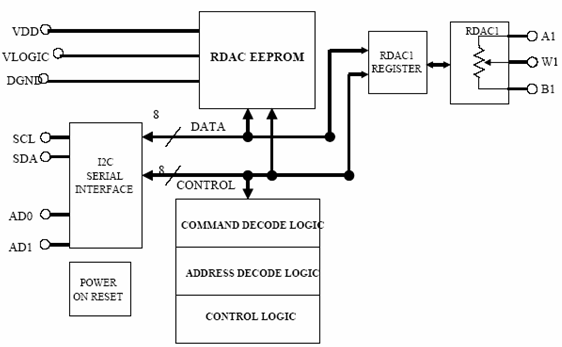

圖3所示是數字電位器的方框圖。

圖3. AD5259方框圖
