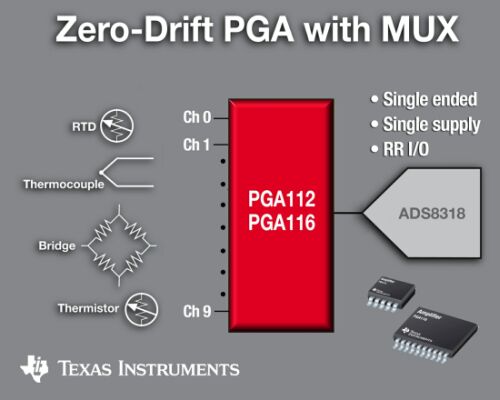

PGA112 與 PGA116 可提供 1、2、4、8、16、64 以及 128 等二進制增益，而 PGA113 與 PGA117 則支持 1、2、5、10、20、50、100 以及 200 等范圍增益?？删幊淘鲆婵蓪崿F(xiàn)傳感器輸出與模數轉換器(ADC)輸入電壓范圍的最佳匹配。除無需匹配獨立組件之外，PGA11x 產品系列還可提供多通道 MUX、校準以及數控增益等更多優勢。PGA112 與 PGA113 具有雙通道 MUX，而 PGA116 與 PGA117 則具有十通道 MUX。這款運算放大器輸出級使用的電源可與 ADC 相同，這在多電源系統中極為有用，可避免 ADC 輸入出現過壓／鎖死情況極。

PGA11x 系列可針對系統級校準提供內部校準通道。增益切換時間為 200 ns，增益設置時間為 2.55 μs，而誤差僅為 0.01%。在所有器件中，正常工作溫度下的 DC 增益誤差為 0.1%(G 小于或等于 32 時的最大值)。所有器件均采用具有菊花鏈功能的標準 SPI 串行接口。

其它突出優勢包括 100 Uv 的最大失調與 1.2 uV/C 的最大失調漂移，以及典型值為 12 nV/rtHz 的低噪聲與高帶寬(G=1 時，為 10 MHz)。此外，這些器件還支持最大值為 5 nA 的低輸入通道電流以及可實現供電電流不足 4 uA(典型值)的關斷功能。PGA11x 產品系列還可在 -40C 至 +125C 的更寬的溫度范圍內正常工作。

與 PGA11x 系列相結合，TI 還可為客戶提供業界一流的信號鏈解決方案，其中包括諸如 ADS8318 與 ADS7886 等 ADC 以及 REF32xx 等電壓基準。PGA11x 系列能夠與 TI 的 MSP43 系列超低功耗微處理器協同工作，達到最優效果。

供貨、封裝與價格情況

PGA112 與 PGA113 現已開始供貨，可通過 TI 及其授權分銷商進行訂購。這兩款器件均采用 MSOP-10 封裝。此外，采用 TSSOP-20 封裝的 PGA116 與 PGA117 也已開始供貨。
