MAX2172 直接變頻至低IF的調諧器，用于數字音頻廣播

MAX2172 直接變頻至低IF的調諧器，用于數字音頻廣播

MAX2172直接變頻至較低IF的調諧器設計用于數字音頻廣播(DAB)和地面數字多媒體廣播(T-DMB)，輸入頻率范圍覆蓋168MHz至240MHz (VHF-III)、1452MHz至1492MHz (L頻段)和87MHz至108MHz (FM)。MAX2172具有較高的器件集成度，可實現低功耗、板載調諧器設計。直接變頻至較低IF架構無需IF-SAW濾波器即可提供中心頻率為2.048MHz、輸出至解調器的基帶信號。

MAX2172具有一路與晶振同頻率的緩沖輸出基準時鐘。

在OFDM系統中，強信號鄰信道的1kHz相位噪聲靈敏度和寬帶相位噪聲靈敏度可能會帶來問題，該器件通過集成一個Σ-Δ分數N分頻合成器，可優化此應用中的近載波及寬帶相位噪聲性能。

MAX2172提供帶裸焊盤的40引腳薄型QFN封裝(6mm x 6mm)。在-40°C至+85°C擴展級溫度范圍內保證其電氣特性。

關鍵特性

+2.7V至+3.5V電源電壓范圍

較低IF輸出省去了IF-SAW濾波器

集成FM/VHF-III帶通濾波器

集成較低IF帶通濾波器

Σ-Δ分數N分頻合成器

+45dBc ACPR (N±1)

VHF-III頻段(包括片上跟蹤濾波器)典型噪聲系數為2.9dB

L頻段典型噪聲系數為3.1dB

VHF-III頻段靈敏度為-101dBm

L頻段靈敏度為-101dBm

基帶過載檢測器控制RF AGC

快速通道掃描RSSI 5位輸出

在-111dBm時，F(xiàn)M (S+N)/N = 26dB

微小的6mm x 6mm薄型QFN封裝

應用/使用

?具有FM功能的固定、移動數字音頻廣播(DAB、DAB+)設備
?具有FM功能的地面數字多媒體廣播(T-DMB)設備

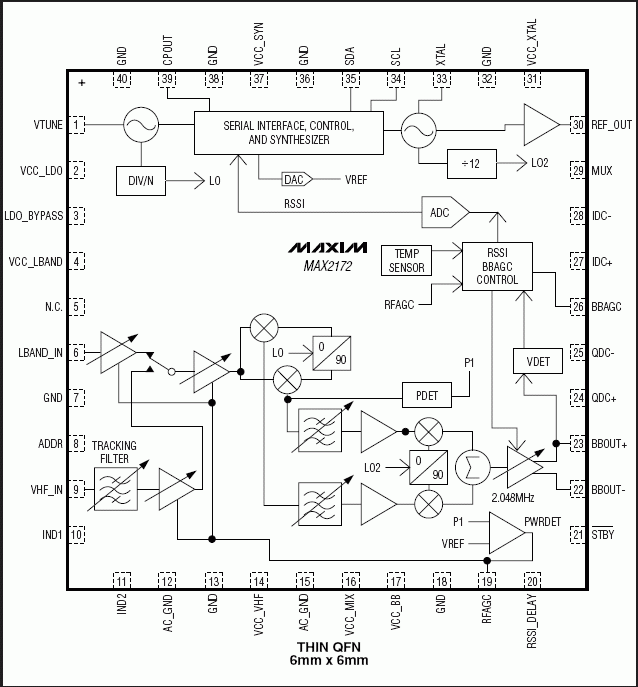

MAX2172：功能框圖
功能框圖
